Notice Technique
7. Installation
Les WCX s'installent en lieu et place des ampoules à incandes-
cences 300W 12V dans les niches piscine, après avoir procédé
au raccordement électrique et la fermeture du culot.

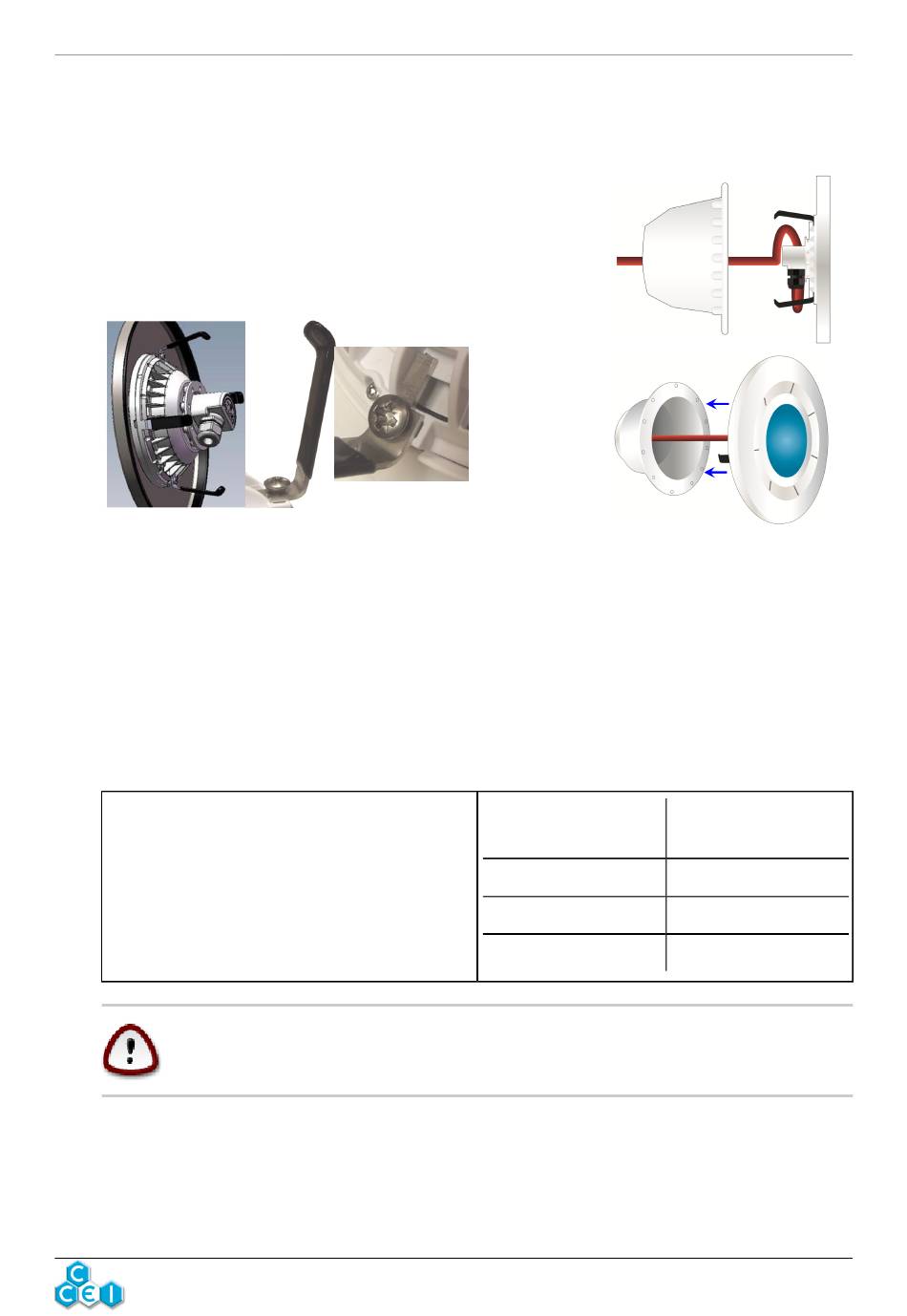

Installer les 4 clips de fixation à l'arrière du projecteur à l'aide
des vis fournies
Passer le câble dans le presse-étoupe de la niche, et tirer le câble
à travers la gaine en prenant soin de laisser assez de câble côté
niche pour pouvoir sortir le projecteur de l'eau et procéder à son
éventuel remplacement au sec.
Clipser le projecteur dans la niche après avoir enroulé le câble de sorte à ce qu'il rentre à l'intérieur
de la niche. Les clips peuvent être formés si besoin pour avoir une bonne accroche.
8. Puissance du transformateur
Le transformateur à utiliser doit avoir une ten-
sion au secondaire de 12V (12,5V selon modèle).
La puissance de celui-ci doit être en adéquation
avec la puissance des projecteurs à raccorder.
En tout état de cause, la somme des puissances
des projecteurs doit rester inférieure ou égale à
la puissance du transformateur.
Utiliser de préférence les transformateurs vendus dans les alimentations du
même fabricant.
9. Protection des projecteurs
Il est nécessaire d'avoir une protection indépendante pour chaque WCX. La protection doit être
assurée au secondaire du transformateur par l'utilisation de fusibles ou disjoncteurs de 3A ou 5A.
WCX30
Puissance du trans-
formateur
50VA
100VA
300VA
v1.2FR
Nbre maxi de WCX
1
3
9
www.ccei.fr
6
