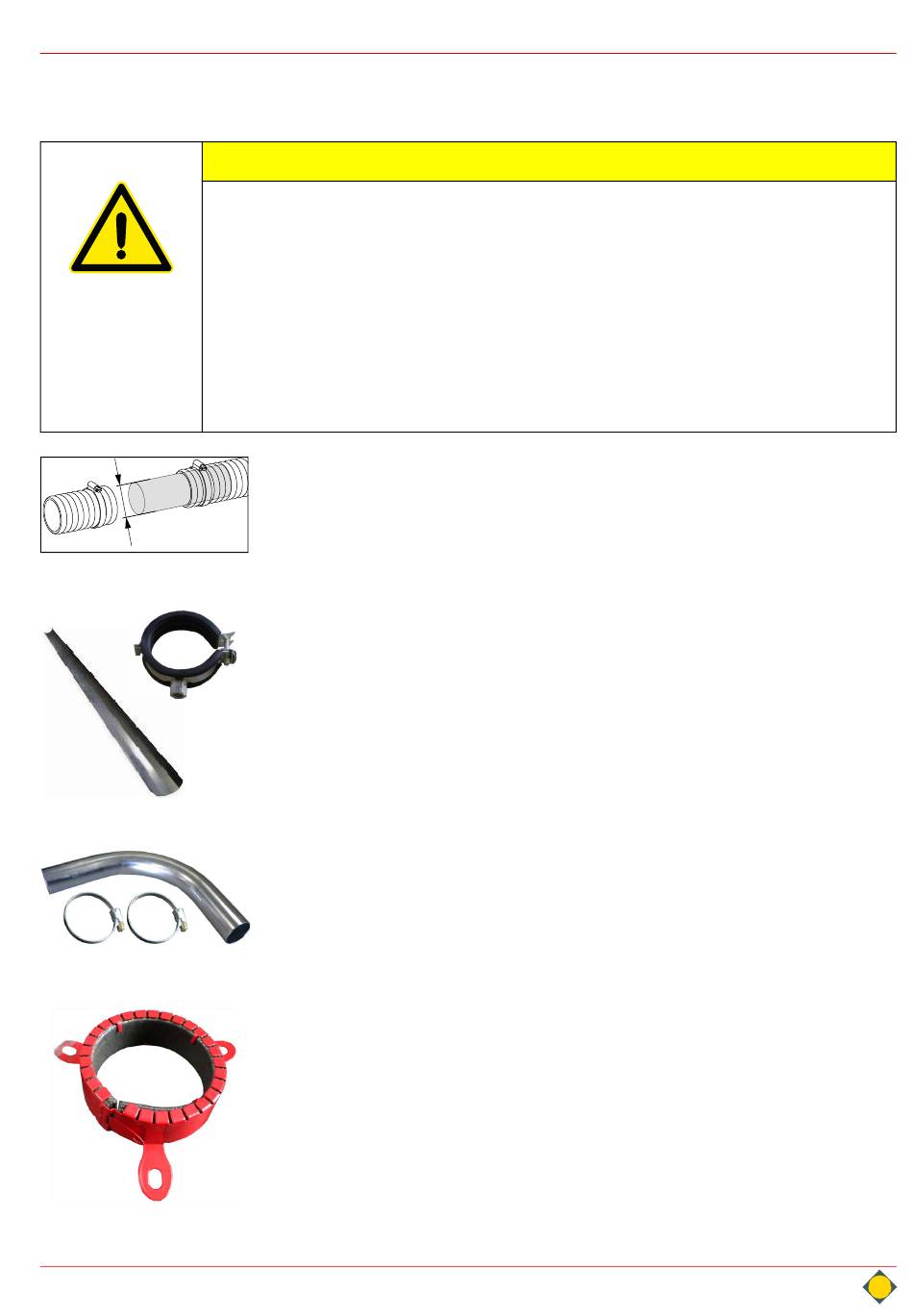

8.4 Accessoires pour tuyaux et conduits de granulés
8.4.1 Rallongement des tuyaux de granulés
Dommages sur l'installation par un mauvais rallongement des tuyaux de
granulés
Ne pas rallonger le tuyau d'aspiration de granulés
Si besoin, rallonger le tuyau de retour d'air de manière conforme
1
8.4.2 Éléments de fixation murale
2
3
8.4.3 Coude de tuyau 90°
8.4.4 Collerette coupe-feu pour tuyaux de granulés
5
HARGASSNER La technologie de chauffage pour l'avenir
 Transport de granulés insuffisant
• Les raccordements des tuyaux d'air de retour doivent rester en dehors du silo de
granulés et accessibles
• Manchon en métal
• Mettre le tuyau de retour d'air à la terre au niveau du manchon
Voir "Mise à la terre des tuyaux" à la page 24.

 Pour rallonger le tuyau de retour d'air, insérer les deux extrémités de tuyau sur
un tube métallique (1), mettre à la terre et fixer avec des colliers de serrage
 Pour un montage simple du tuyau de granulés au mur, des colliers (2) ainsi
que des gouttières de support (3) sont individuellement utilisables
 Pour les courbes très serrées ou les courbes extérieures, utiliser le coude de
4
tuyau d'aspiration à 90° (4) avec des colliers à vis
 A partir d'une puissance d'installation de 70 kW, procéder aux change-
ments de sens des tuyaux d'aspiration de granulés uniquement avec
tubes en acier coudés à 90°
 Monter une collerette coupe-feu (5) sur le tuyau à granulés sur chaque
passage de mur
