Qbus REL04SA Fiche Technique page 3

Module relais stand-alone

Publicité

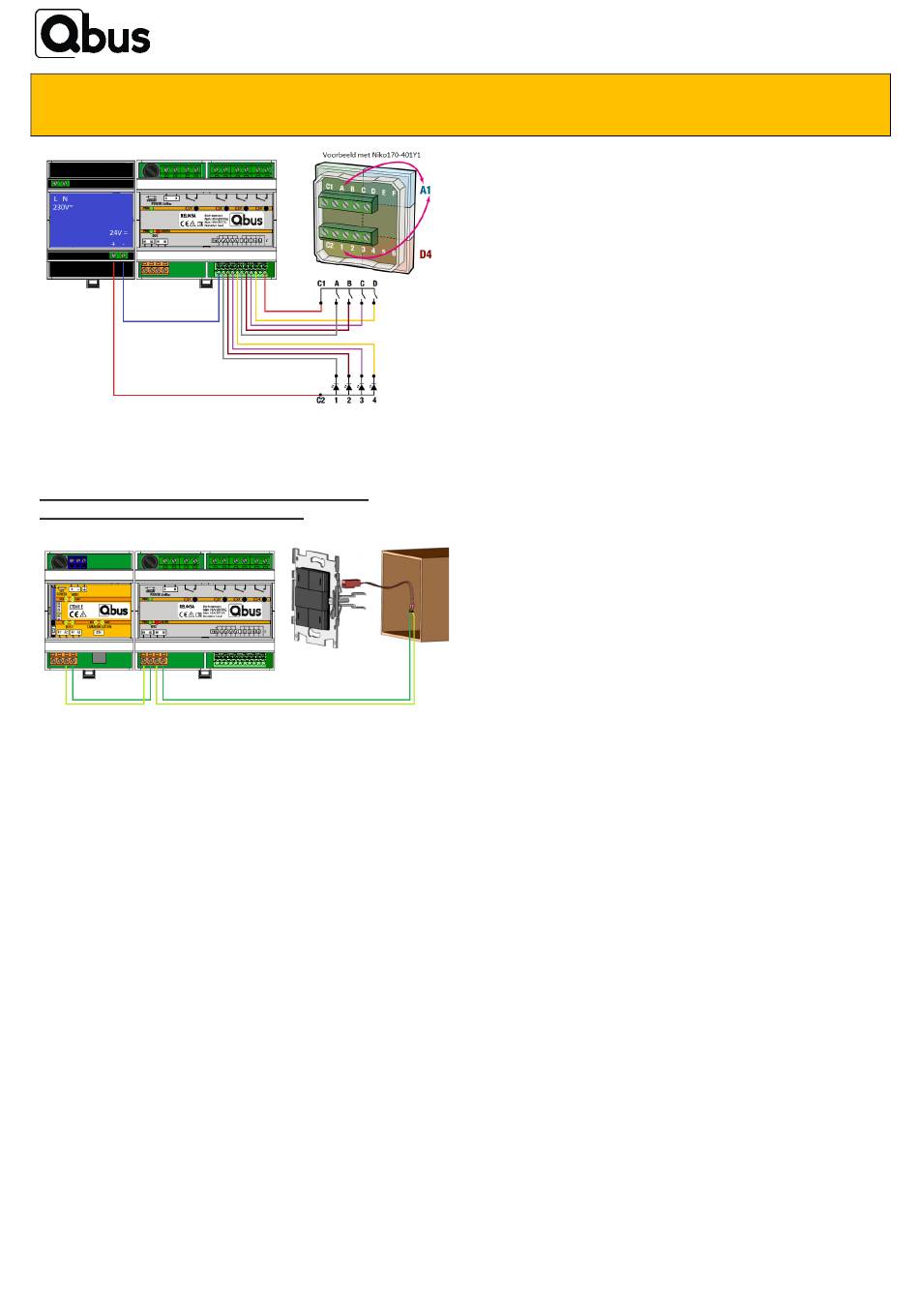

MODULE RELAIS STAND-ALONE REL04SA
Avec alimentation 5-24 V supplémentaire pour le feed-back
par LED sur les poussoirs. Ici, en combinaison avec un
interrupteur Niko type 170-401Y1 ou 170-401Y0.
Option 3 : avec un contrôleur en tant que partie
intégrante d'un système Qbus complet
Aucun module ou interrupteur ne doit être remplacé.
Via le bus bifilaire, un contrôleur Qbus fournit une
alimentation et des données à tous les modules d'entrée
et de sortie. Ce module contient des ambiances, des
minuteries, une simulation de présence, une logique.
L'installation peut être raccordée au réseau via le port
Ethernet et commandée à distance depuis un
smartphone, une tablette, etc.
Comme câble bus, il est recommandé d'utiliser le câble
EIB ou tout autre câble comportant au moins 2
conducteurs de 1 mm².
4. Données techniques
CARACTÉRISTIQUES TECHNIQUES GÉNÉRALES :
Alimentation : 230 Vac +/-10%, 50 Hz – protection
maximale 16 A/2 P
Tension en circuit ouvert : testé sur 3 kVac
Consommation type : 9 VA maximum – toutes les
sorties relais activées
Température ambiante :
Température de fonctionnement : de 10°C à 50°C.
________________________________________________________________________________________________________
©
QBUS NV.
Joseph Cardijnstraat 19
B-9420 Erpe-Mere
Belgium
MODULE REL04SA : 5 ENTRÉES, 4 SORTIES 16A/230V
Température de stockage : de -10 °C à 60 °C
Taux d'humidité maximal : 93%, pas de condensation
Charge du bus : 10 mA en cas de tension nominale de
13,8 V
Fusible interne : 500 mAT monophasé
Altitude d'installation maximale : 2.000 mètres.
SORTIES :
OUT1 – OUT4 : 4 contacts normalement ouverts libres
de potentiel
En cas d'utilisation en mode Stand-Alone, les sorties
peuvent être configurées comme suit :
MARCHE/ARRÊT
o
o
Volet. La durée du mouvement est toujours de
10 minutes.
o
Le contrôleur permet également de configurer
les fonctions DELAY ON / DELAY OFF /
TIME OFF (Timer 1). Les valeurs configurées
sont alors exécutées en mode Stand-Alone.
En cas de raccordement avec un contrôleur, le mode de
la sortie est attribué à l'aide du logiciel de configuration
Qbus. Si le contrôleur est supprimé, les sorties qui
étaient configurées comme Timer deviendront toutes
Timer 1.
Courant maximal : 16 A
Résistance de contact : 100 mW
Temps Set/Reset : 15 ms max./ 5 ms max.
Durée de vie : 20 millions d'opérations
Courant maximal :
Charge résistive (cosj = 1)
16 A à 230 Vac / 30 VDC
Charge inductive (cosj = 0,4 ; L/R = 7 ms)
8 A à 230 Vac / 30 VDC
Tension de commutation maximale :
Charge résistive (cosj = 1)
3680 VA à 230 Vac
480 W à 30 Vdc
Charge inductive (cosj = 0,4 ; L/R = 7 ms)
1840 VA à 230 Vac
240 W à 30 Vdc
Il est fortement recommandé de ne pas dépasser ces valeurs.
Le cas échéant, un contacteur externe doit être utilisé.
ENTRÉES :
1-A : 5 contacts libres de potentiel.
Temporisation du signal d'entrée :
- à la fermeture du contact : max. 100 ms
- à l'ouverture du contact : max. 100 ms
Fonction de l'entrée : configurée par défaut comme
poussoir. Lorsque le module REL04SA est raccordé à
un contrôleur, la fonction peut être modifiée en
normalement ouverte, normalement fermée ou poussoir,
via le logiciel de configuration Qbus.
Page 3/4
Fiche technique du produit
Fiche technique du produit
avril 2014
TB/REL04SA/4.0_FR
