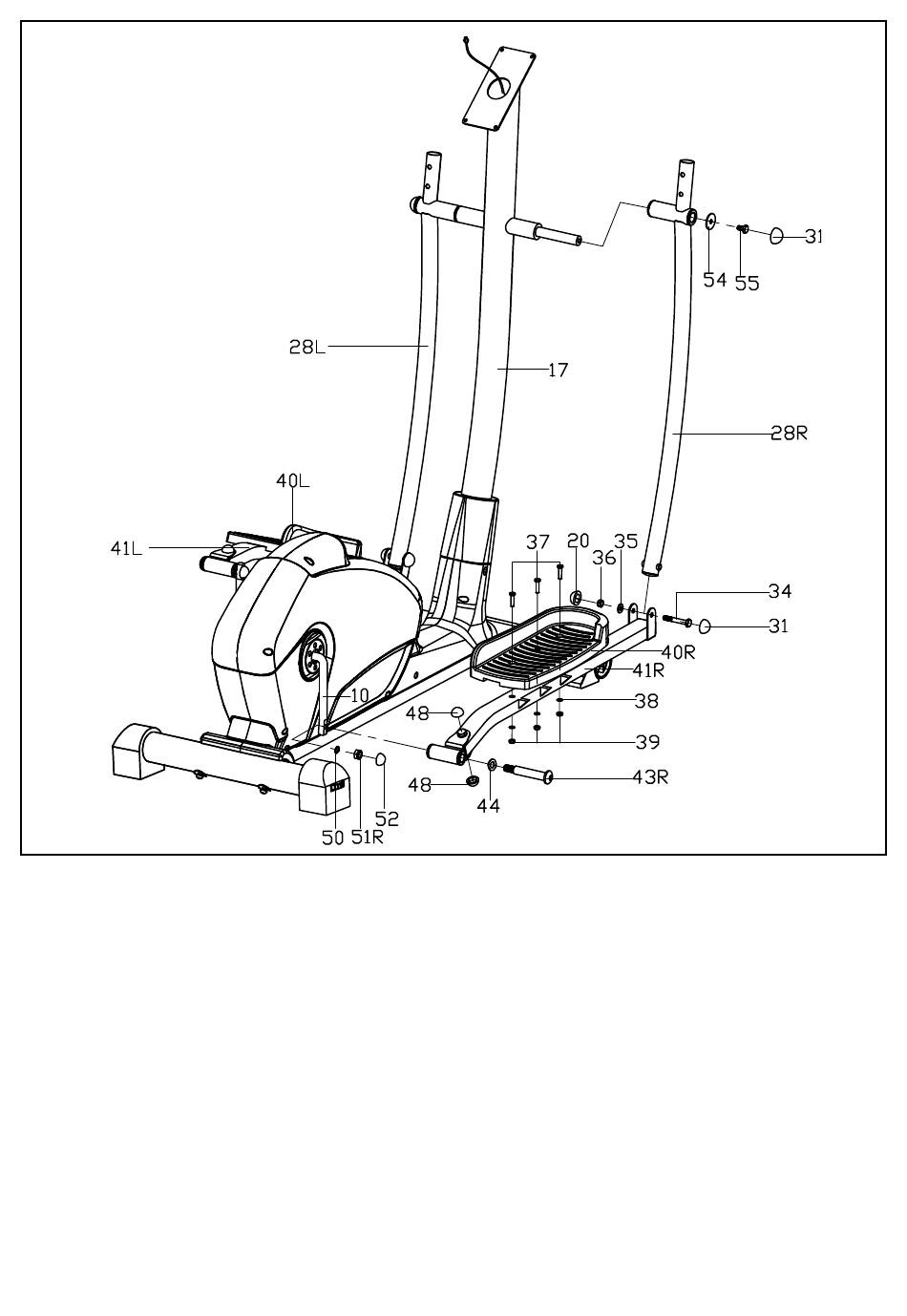

ÉTAPE 3
I. Fixez le tube mobile droit (28R) sur la potence du guidon (17) à l'aide du boulon (55) et de la rondelle plate (54).
Remarque : Ne les serrez pas tout de suite.
II. Fixez le tube du support de pédalier droit (41R) sur la manivelle (10) à l'aide du boulon de pédalier (43) et de la
rondelle ondulée (44), puis fixez la rondelle élastique fine (50) et l'écrou Nylon (51). Remarque : Ne les serrez pas
tout de suite.
III. Connectez le tube mobile droit (28R) et le tube du support de pédalier droit (41R) à l'aide du boulon (34),
de la rondelle plate (35) et de l'écrou Nylon (36), puis serrez le boulon (55), le boulon (34) et l'écrou Nylon (51).
Enfin, placez le cache-embase (31), le cache-embase (48), le cache-embase (52) et le cache-embase (60).
IV. Fixez la pédale droite (40R) sur le tube du support de pédalier droit (41R) à l'aide du boulon (37), de la rondelle
droite (38) et de l'écrou Nylon (39).
V. Procédez de la même manière pour fixer le tube du support de pédalier gauche (41L) et le tube mobile
gauche (28L) sur la manivelle (10) et la potence du guidon (17), puis fixez la pédale gauche (40L) sur le tube
du support de pédalier gauche (41L).
8
