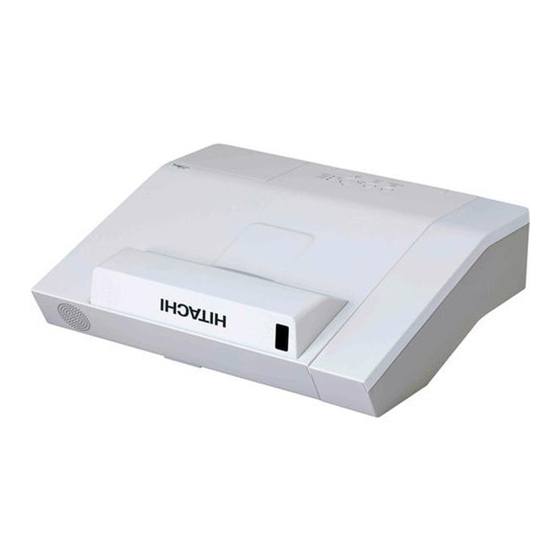

Hitachi CP-AX2502 Manuel D'utilisation Détaillé

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Projecteur
CP-AX2505/CP-AX3005/CP-AX3505
CP-AW2505/CP-AW3005
Manuel d'utilisation (détaillé)
Guide d'utilisation
Merci d'avoir acheté ce projecteur.
AVERTISSEMENT
concernant. Assurez-vous de lire le "Guide de sécurité" en premier. Après les
avoir lus, rangez-les dans un endroit sûr pour pouvoir vous y reporter par la suite.
A propos de ce manuel
Divers symboles sont utilisés dans ce manuel. La signification de ces symboles
est décrite ci-dessous.
AVERTISSEMENT
ATTENTION
AVIS
REMARQUE
• Les informations contenues dans ce manuel peuvent faire l'objet de
changements sans avertissement préalable.
• Les illustrations de ce manuel sont fournies à titre indicatif. Il est possible
qu'elles diffèrent légèrement de votre projecteur.
• Le fabricant ne prend aucune responsabilité pour les erreurs qui pourraient se
trouver dans ce manuel.
• La reproduction, la transmission ou la copie de ce document ou de son
contenu est interdite sauf autorisation spéciale écrite.
►Avant d'utiliser ce produit, veuillez lire tous les manuels le
Ce symbole indique une information dont l'ignorance risquerait
d'entraîner une blessure personnelle ou même la mort suite à
une mauvaise manipulation.
Ce symbole indique une information dont l'ignorance risquerait
d'entraîner une blessure personnelle ou des dommages matériels
suite à une mauvaise manipulation.
Cette convention signale des problèmes potentiels.
Veuillez consulter les pages indiquées après ce symbole.
1
