SUN2000-(8KTL-20KTL)-M2
Manuel d'utilisation
Procédure
Étape 1 Sertissez la borne OT.
l Veillez à ne pas endommager le fil conducteur lorsque vous dénudez un câble.
l La cavité formée après le sertissage de la bande de matériau conducteur de la borne OT
l Enveloppez la zone de sertissage des fils à l'aide de la gaine thermorétractable ou du ruban
l En cas d'utilisation du pistolet thermique, protégez les équipements contre la chaleur.

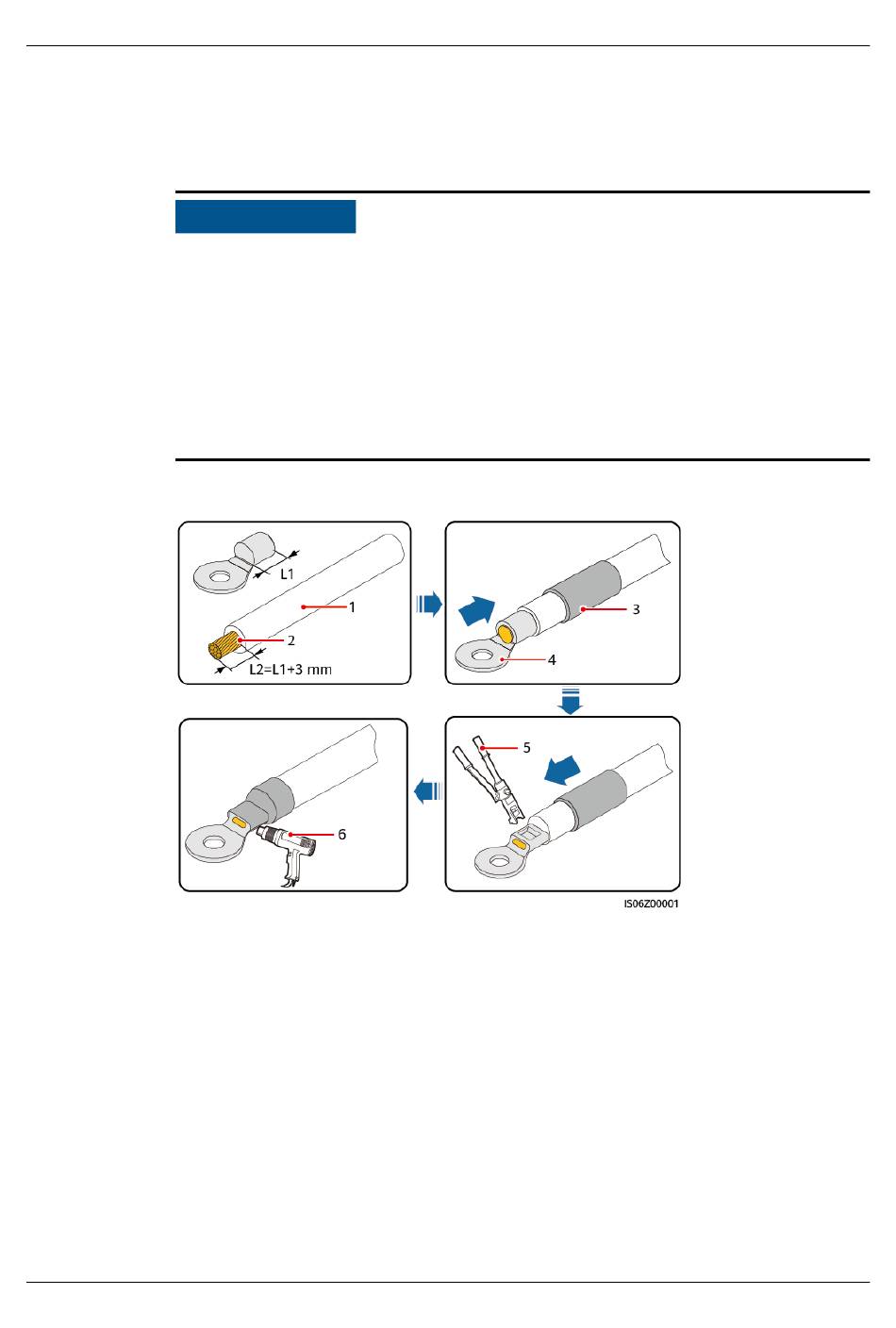

Figure 5-2 Sertissage d'un terminal OT
(1) Câble
(4) Borne OT
Étape 2 Raccordez le câble PE.
Édition 02 (2020-09-15)
A VIS
doit envelopper complètement les fils. Le fil conducteur doit être en contact étroit avec la
borne OT.
isolant en PVC. L'illustration suivante présente une gaine thermorétractable à titre
d'exemple.
Copyright © Huawei Technologies Co., Ltd.
(2) Fil conducteur
(5) Outil de sertissage
5 Raccordements électriques
(3) Gaine thermorétractable
(6) Pistolet thermique
