5• CARACTERISTIQUES TECHNIQUES
•
Température de fonctionnement : de -10 à 45°C
•
Les spécifications sont respectées après 30 minutes de fonctionnement et pour des températures
comprises entre 10 et 45 °C
•
Prévu pour les systèmes de télévision : B, D, G, H, I, K, K', L, M et N
•
Plage de réglage des porteuses vision : 47 à 855.75 MHz
•
Pas de réglage 250 KHz
•
Niveau de sortie réglable de 80 à 100 dBµV environ
•
Stabilité du niveau de sortie en fonction de la température: ± 3 dB
•
gain différentiel < 5 %
-
phase différentielle < 5 °
•
Temps de propagation de groupe : (pour tous les standards)
0 à 2.8 MHz : 0 ±50ns
3 MHz : 30ns ±50ns
4 MHz : 75ns ±50ns
4.43 MHZ : 120ns ±50ns
•
Non linéarité luminance
•
Impulsion 2T :
- Largeur à 50% : < 220 ns
- amplitude au centre 104 % ± 2 %
- amplitude à ±2T < à ± 7 %
- amplitude à ±4T < à ± 3 %
- amplitude à ±8T < à ± 2 %
- amplitude à ±10T < à ± 1 %
•
Amplitude 4.43 MHz : -1 dB ± 1 dB
•
Rapport signal/bruit video pondéré : > 45 dB
•
Entrée audio asymétrique: En position niveau entrée fixe
- pour les standard B, G, H et I: 330 mV eff pour ± 30 KHz escursion
- Rapport signal/bruit pondéré > 45 dB
- pour le standard L: 275 mV eff pour 50 % modulation
- Rapport signal/bruit pondéré > 40 dB
•
Niveau de sortie réglable: 80 à 100 dB V
•
Modulation stéréo double porteuse 5,5+5,74MHz
•
Afficheur LCD
•
Entrée vidéo: prise péritel
•
Entrée/Sortie HF: fiche F (couplage des signaux)
•
Alimentation intégrée: 230V/50Hz
•
Dimension: 270x125x41 (boîtier métallique)
•
Conçu et fabriqué en France
•
Garantie 1 an pièces et main d'œuvre
- 4 -
NOTICE D'UTILISATION DU
MODUline Pro
Bande latérale filtrée (MABLR)
Multistandard - Multibande
1• PRESENTATION
Fréquence Standard
+
mode
-
OK
Canal
2• BRANCHEMENTS
Satellite
Satellite
Satellite
Satellite

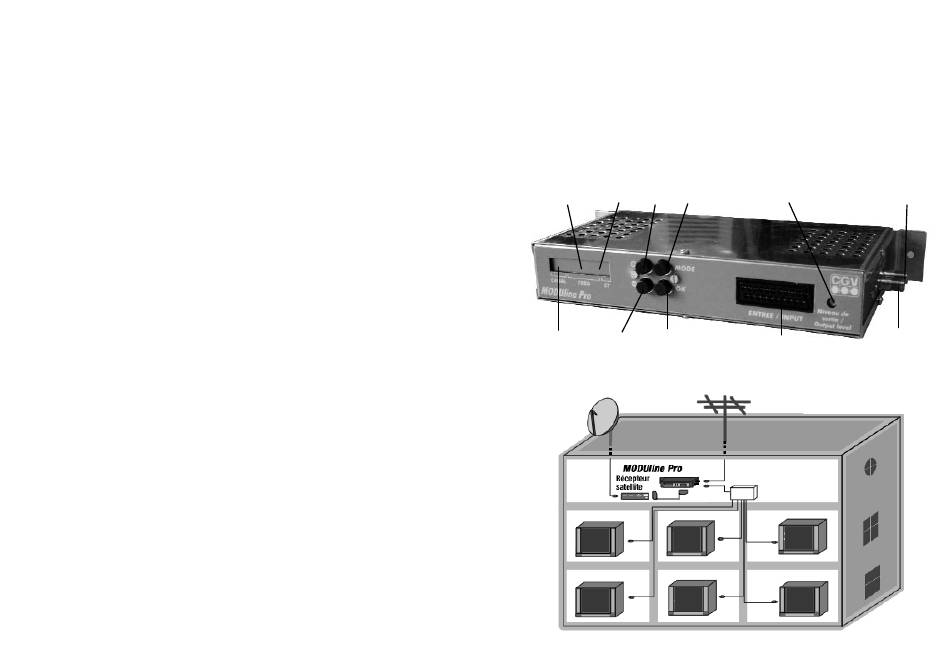

MODUline PRO est un modulateur à bande latérale filtrée, ce qui signifie que sa modulation ne
perturbera pas les canaux adjacents.
Stéréo
Niveau de sortie
Sortie Antenne
Entrée Péritel
d'antenne
Répartiteur
Entrée
Sortie
Satellite
Satellite
Entrée
