FRANCAIS

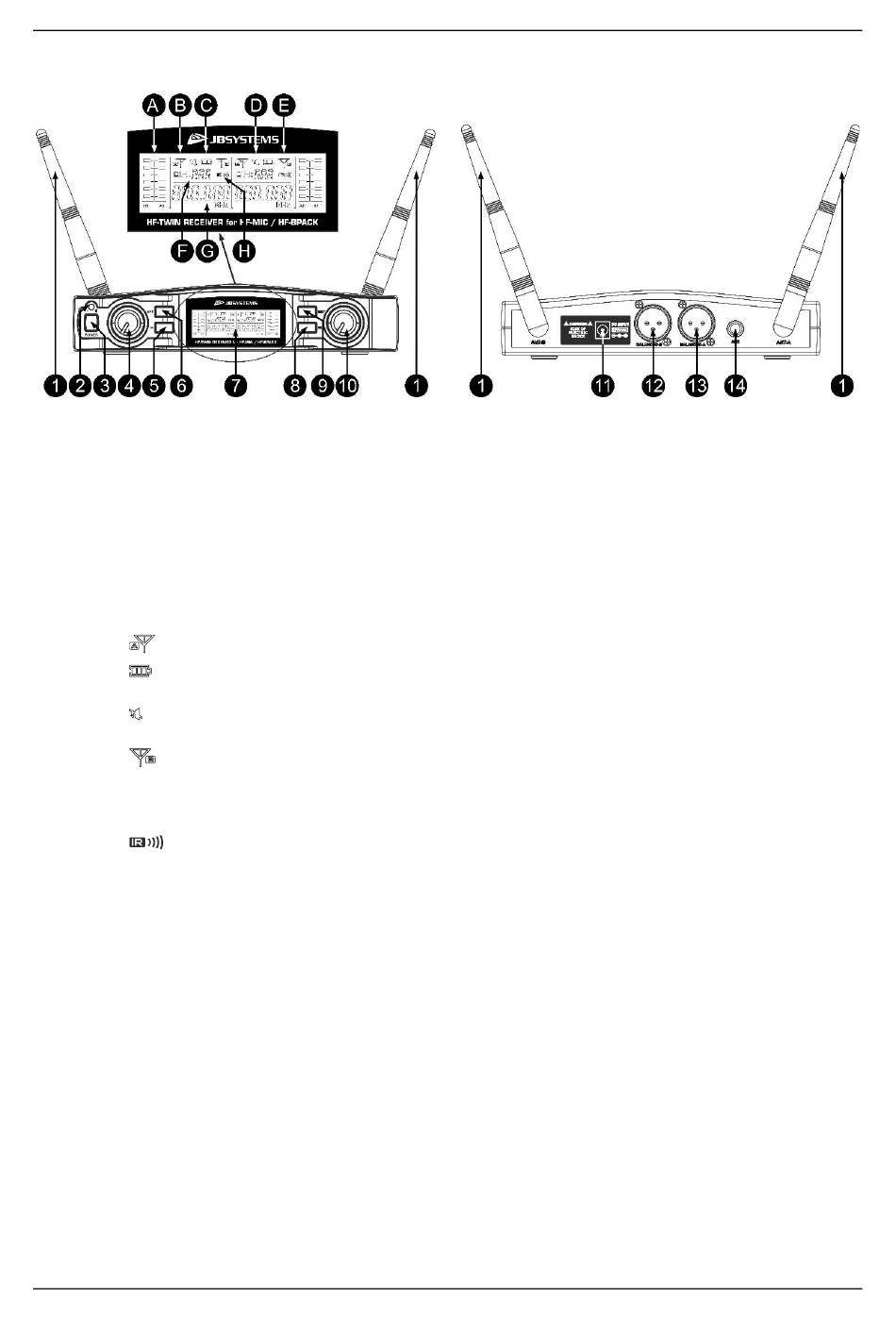

FONCTIONS DU RÉCEPTEUR
1. ANTENNES : Antennes UHF à longueur fixe montées en permanence à l'arrière du récepteur. Mettez-les
en position verticale pendant l'utilisation.
2. INDICATEUR IR : utilisé pour envoyer le canal sélectionné au(x) microphone(s) à connecter.
3. Interrupteur d'alimentation : utilisé pour allumer et éteindre le récepteur.
4. BOUTON DE VOLUME A : utilisé pour régler le niveau de sortie audio du récepteur A.
5. BOUTON "IR" A : utilisé pour envoyer les informations du canal choisi (Freq.) du récepteur A au micro-
phone avec lequel il doit fonctioner.
6. BOUTON "SET" A : utilisé pour régler le canal souhaité (Fréq.) pour le récepteur A.
7. ECRAN : affiche les informations (canal, fréquence, état de la batterie du microphone, niveau RF et AF)
des deux récepteurs (A et B).
A. Indicateurs de niveau RF / niveau AF
B.
Symbole d'antenne. Indique l'antenne qui reçoit le signal RF pour le récepteur A.
C.
Symbole de la batterie. Indique le niveau de la batterie du microphone/boîtier pour ceinture
connecté au récepteur A.
D.
Symbole d'état du microphone. Indique si le microphone/boîtier pour ceinture connecté est al-
lumé ou éteint.
E.
: symbole d'antenne. Indique l'antenne qui reçoit le signal RF pour le récepteur B.
F. Indicateur de numéro de canal. Indique le numéro du canal (1-16) sur lequel le microphone/le
boîtier de ceinture connecté fonctionne.
G. Indicateur de fréquence. Indique la fréquence correspondante du canal.
H.
: Indicateur de signal IR. Indique l'envoi du signal IR pendant la configuration.
8. BOUTON "IR" B : utilisé pour envoyer les informations du canal choisi (Freq.) du récepteur B au micro-
phone avec lequel il doit fonctioner.
9. BOUTON "SET" B : utilisé pour régler le canal (Fréq.) souhaité pour le récepteur B.
10. BOUTON DE VOLUME B : utilisé pour régler le niveau de sortie audio du récepteur B.
11. ENTRÉE CC : Connecteur d'entrée DC pour l'adaptateur AC/DC 12V fourni.
12. Sortie symétrique B : connecteur de sortie audio XLR mâle symétrique du récepteur B. Connectez-le
avec un câble audio symétrique à votre table de mixage ou à votre préamplificateur.
13. Sortie symétrique A : connecteur de sortie audio XLR mâle symétrique du récepteur A. Connectez-le
avec un câble audio symétrique à votre table de mixage ou à votre préamplificateur.
14. AUX : connecteur jack 6,3 mm. Sur ce connecteur se trouve un signal mixte provenant des deux récep-
teurs (A et B).
JB SYSTEMS
®
3/8
MODE D'EMPLOI
HF-TWIN RECEIVER
