Distribution HTA

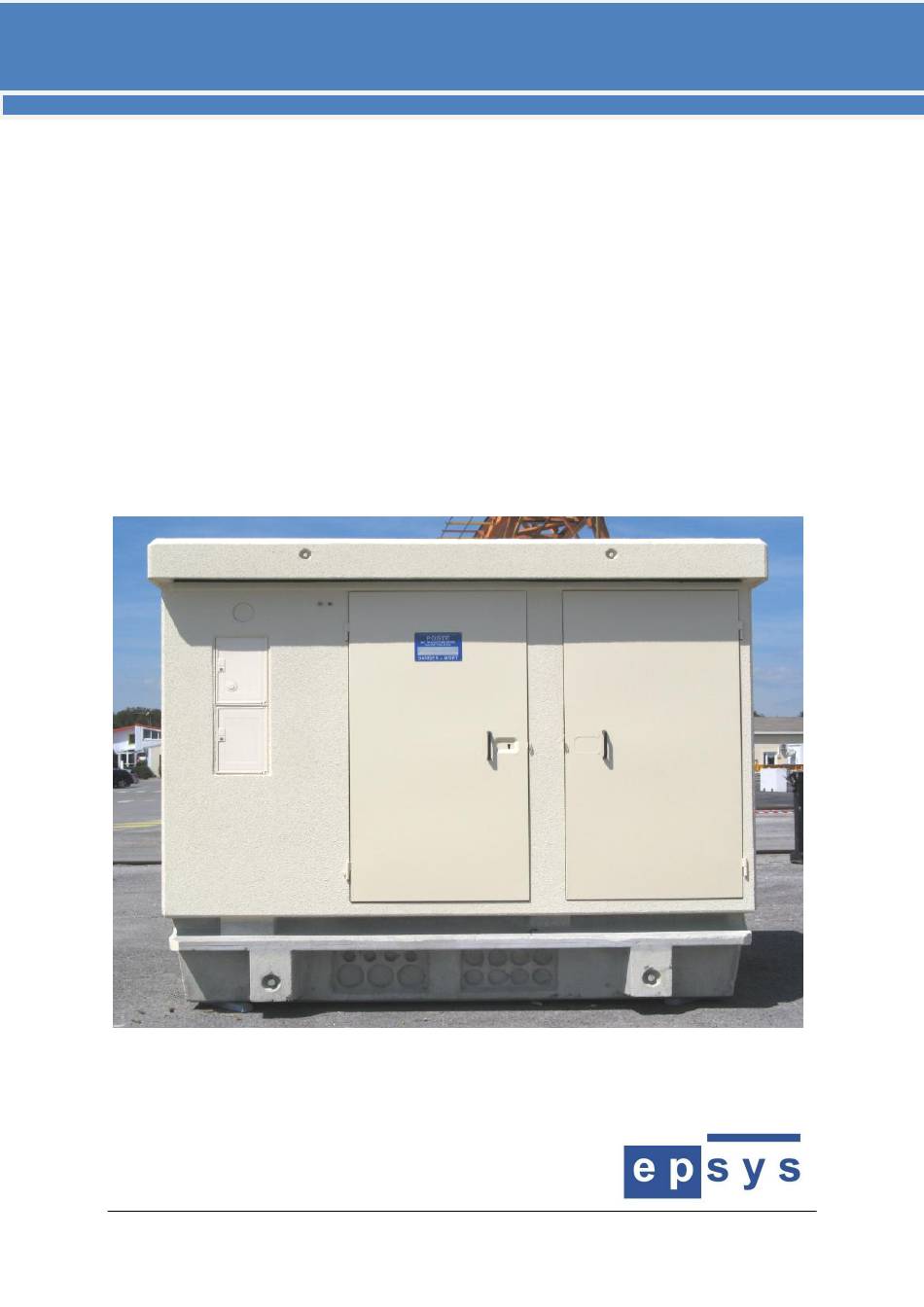

Notice d'Utilisation BIOSCO-PAC4
Poste HTA/BT
Poste de distribution publique préfabriqué en élévation.
Poste A Couloir suivant la spécification technique Enedis :
ST-64-S-33 version A de décembre 2017.
www.epsys.fr
Notice BIOSCO - PAC4 – UPPAP03369 Ind. C0
1

Publicité

Table des Matières
loading

Sommaire des Matières pour HTA BIOSCO-PAC4

  • Page 1 Distribution HTA Notice d'Utilisation BIOSCO-PAC4 Poste HTA/BT Poste de distribution publique préfabriqué en élévation. Poste A Couloir suivant la spécification technique Enedis : ST-64-S-33 version A de décembre 2017. www.epsys.fr Notice BIOSCO - PAC4 – UPPAP03369 Ind. C0...
  • Page 2: Table Des Matières

    ESCRIPTIF OSTE : ............................. 9 PPAREILLAGE INSTALLABLE : ............................9 PPAREILLAGE INSTALLABLE HTA : ..............................10 NTERCONNEXION BT : ..............................10 NTERCONNEXION ....................11 IRCUIT DE PROTECTION ET DE MISE À LA TERRE DES MASSES ................................11 CCESSOIRES TRANSPORT, MONTAGE, MISE EN ŒUVRE ......................12 .
  • Page 3: Listes Récapitulative Des Modifications

    Listes Récapitulative des Modifications Date d’édition N° Description et justification de la modification de l’indice D’indice 25/09/2015 Edition originale 24/11/2015 Nouvelle formalisation du document 06/12/2018 Logo EPSYS et nouvelle spécification technique Enedis Notice BIOSCO - PAC4 – UPPAP03369 Ind. C0...
  • Page 4: Symboles Et Conventions

    Symboles et conventions Attention : Vous pouvez trouver l’ensemble des symboles ci-dessous dans ce document, ils indiquent les degrés des dangerosités selon les différentes mises en situations. > Suivant ISO 3864-2 DANGER : si cette directive n’est pas respectée, cela entraînera la mort ou blessures graves. >...
  • Page 5: Generalites

    • Un tableau HTA compact HN 64 S 52. • Un transformateur HTA / BT ayant la spécification Enedis HN 52-S-27. • Un tableau BT 8 départs HN 63 S 61 : o TIPI 8-1200 pour 400 ou 630 kVA o TIPI 8-1800 pour 1000 kVA.
  • Page 6 B : portes d'accès appareillage C : 8 entrées défonçables passage câbles BT D : 4 entrées défonçables passage câbles terres E : 3 entrées défonçables passage câbles HTA F : système de levage G : coffrets EP H : passage câble pour départ provisoire.
  • Page 7: Schéma Unifilaire Hta

    Généralités Schéma unifilaire HTA Photos de l'ensemble portes fermées et portes ouvertes Notice BIOSCO - PAC4 – UPPAP03369 Ind. C0...
  • Page 8: Installation

    Installation Installation Descriptif Poste Dimensions (mm) et masses : Masses : 12 Tonnes sans matériel 14.5 Tonnes avec transformateur 1000KVa Dimensions : Largeur (hors débord de toiture) : 3790 mm Hauteur totale : 3220 mm Hauteur hors sol : 2720 mm Hauteur enterrée : 500 mm Profondeur (hors débord de toiture) : 2270 mm Surface hors œuvre nette : 10 m²...
  • Page 9: Appareillage Hta Installable

    Installation Appareillage HTA installable : Un tableau HTA compact conforme à la HN 64 S 52. Se reporter à la notice jointe avec le poste. Appareillage BT installable Un tableau BT 8 départs ST 63 S 61 : • TIPI 8-1200 pour 400 ou 630 kVA •...
  • Page 10: Interconnexion Hta

    Installation Interconnexion HTA : Les raccordements des câbles sur le tableau HTA se fait par l’intermédiaire de prises de courant embrochables équerres ou droite du type CSE ou CSD 400A. Interconnexion BT : La liaison BT est livrée avec les cosses non montées, côté transformateur quand celui-ci est de fourniture client.
  • Page 11: Circuit De Protection Et De Mise À La Terre Des Masses

    Installation Circuit de protection et de mise à la terre des masses La mise à la terre des masses et la ceinture équipotentielle sont réalisées en câble nu 29mm² Cu mini. Les dérivations se font aux moyens de connecteurs en C. Le câble servant aux déviations se fait en 10mm²...
  • Page 12: Transport, Montage, Mise En Œuvre

    Transport, Montage, Mise en Oeuvre Transport, Montage, Mise en Œuvre Transport, livraison, manutention. Le transport est réalisé par nos soins jusqu’au lieu de l’utilisation. Le poste est livré en un seul volume insécable. L’utilisateur devra veiller à ce que les accès soient aménagés pour permettre l’évolution de l’ensemble porteur et à...
  • Page 13: Préparation Du Site

    Transport, Montage, Mise en Oeuvre Préparation du site Fouille et Remblais L’installateur devra s’assurer de la qualité du sol d’assise, celui-ci devra pouvoir supporter une pression supérieure à 0,1 MPA avec un tassement différentiel inférieur à 1 cm sur la longueur de l’ouvrage.
  • Page 14: Implantation

    Voir schéma ci-joint. Mise en Service Entrée de câbles dans le vide technique: Les arrivées et départs des câbles HTA et BT se font dans le vide technique par des réservations prédéfonçables sur 3 faces. Attention aux fibres métalliques dépassantes.
  • Page 15: Exploitation

    Un moraillon permet de la verrouiller fermée à l’aide d’un cadenas (fourni et monté par l’utilisateur) dont l’anse à un Ø compris entre 6 et 8 mm. Manœuvres des appareillages HTA Avant la mise en tension : •...
  • Page 16: Manœuvres Des Appareillages Bt

    Exploitation Manœuvres des appareillages Position de l'interrupteur : Le levier de manœuvre, dépendant de l'arbre mobile, permet de signaler les positions ouvert ou fermé. Cadenassage de l'interrupteur : Possibilité de mettre cadenas ou plombage Mise en court-circuit : L'opération de fermeture du court-circuiteur n'a de sens que lors d'une opération de maintenance du transformateur.
  • Page 17 Exploitation Détecteur de défaut ou de l’ITI Emplacement pour ITI Accès départ provisoire Détecteur de défaut Eclairage du poste L’éclairage du poste se fait par un contacteur à galet sur les portes. Notice BIOSCO - PAC4 – 77 017 440 Ind. C0...
  • Page 18: Remplacement Dun Transformateur Des Tableaux Hta Et Bt, Du Détecteur De Défaut Hta

    • Manutention par rouleaux ou bras articulé. • Remettre le tableau HTA en suivant les mêmes opérations en sens inverse et en respectant les instructions de montage de la notice du constructeur. Remplacement du tableau BT. Suivre les instructions sur la notice d’installation, d’utilisation et de maintenance qui est fournie par le constructeur avec chaque tableau BT et les procédures en vigueur.
  • Page 19: Remplacement Du Poste

    Remplacement du détecteur de défauts HTA Suivre les instructions sur la notice d’installation, d’utilisation et de maintenance qui est fournie par le constructeur avec chaque détecteur de défaut HTA, ainsi que les procédures en vigueur. Remplacement du poste Déplacement du poste Cette opération demande l’utilisation d’un palonnier et des mains de levage, nous vous demandons de prendre...
  • Page 20: Mise En Œuvre Interconnexions Hta, Interconnexions Bt, Connexion Eclairage Public

    équerres ou droite du type CSE ou CSD 400A. Se référer à la notice d'installation du tableau HTA jointe avec le poste. Mise en œuvre d'un départ BT Le raccordement sur le TIPI se fait par des câbles multipolaires d’une section maximale de 240 mm²...
  • Page 21: Modification Des Ventilations Pour Changement De Puissance

    Exploitation Modification des ventilations pour changement de puissance Le poste standard est prévu pour être équipé d’un transformateur de 630kVA. Pour passer à 1000kVA il faut équiper le poste d’une porte transformateur avec une grille de ventilation basse (voir photo 1). Pour la puissance 400kVA, il faut obturer l’ouverture centrale de la dalle sous le transformateur à...
  • Page 22: Raccordement Des Masses Au Dispositif De Raccordement Des Masses À La Terre

    Exploitation Raccordement des masses au dispositif de raccordement des masses à la terre La prise de terre des masses et la liaison éventuelle du neutre du tableau BT doivent être raccordées aux bornes du dispositif de raccordement des masses correspondantes à l’intérieur du poste.
  • Page 23: Mise En Œuvre Départ Temporaire, Source Autonome

    Exploitation Mise en œuvre départ temporaire, source autonome. Départ temporaire du TIPI. Le départ provisoire est à droite du tableau BT et sa pénétration se fait par le passage de câble de 100 mm de diamètre prévue à cet effet sur la face avant.
  • Page 24: Depannage, Pieces De Recharges

    Dépannage, pièces de recharges Dépannage, pièces de recharges Pièces de rechange : • Tableau HTA selon HN64-S52. • Transformateur HTA/BT selon ST 52-S-27 • Motorisation tableau HTA HN64-S43. • Tableau TIPI 8-1200 réduit selon ST 63-S61. • ITI selon HN64-S44.
  • Page 25: Depose En Fin De Vie

    Le démontage des différents appareils se fait à l'aide d'outils standards : clés, tournevis, etc. La chronologie de démontage n'a pas d'importance. Les différents constituants du poste (tableau BT, transformateur, tableau HTA...) peuvent être démontés séparément ou enlevés avec l'enveloppe en béton.
  • Page 26: Instructions Concernant Le Traitement Des Matériaux En Fin De Vie

    « minérale isolante non inhibée » considérée comme un déchet non toxique. Produit exempt de PCB et d’amiante. Se référer à la notice du constructeur Tableau HTA Le tableau HTA contient du gaz SF6 qui nécessite un traitement dans une filière spécifique. 1,40 Kg Gaz SF6 200 L Filière spécifique...
  • Page 27 En raison de l’évolution des normes et du matériel, les caractéristiques EPSYS indiquées par les textes et les images de ce document ne nous engagent 652 route de Plaimpalais qu’après confirmation par nos services. 73230 Saint Alban Leysse, France Ce document a été imprimé sur du papier écologique RCS Chambéry B 316 343 441 Siret 316 343 441 000 36 Publication: EPSYS...
