4. PRÉSENTATION DU SYSTÈME
Le système peut être conçu selon plusieurs variations différentes en fonction des exigences. Pour
un montage à orientation verticale avec une construction de poutre-panne sur une extrémité et
des chevrons supplémentaires pour le montage à orientation horizontale à l'autre extrémité.

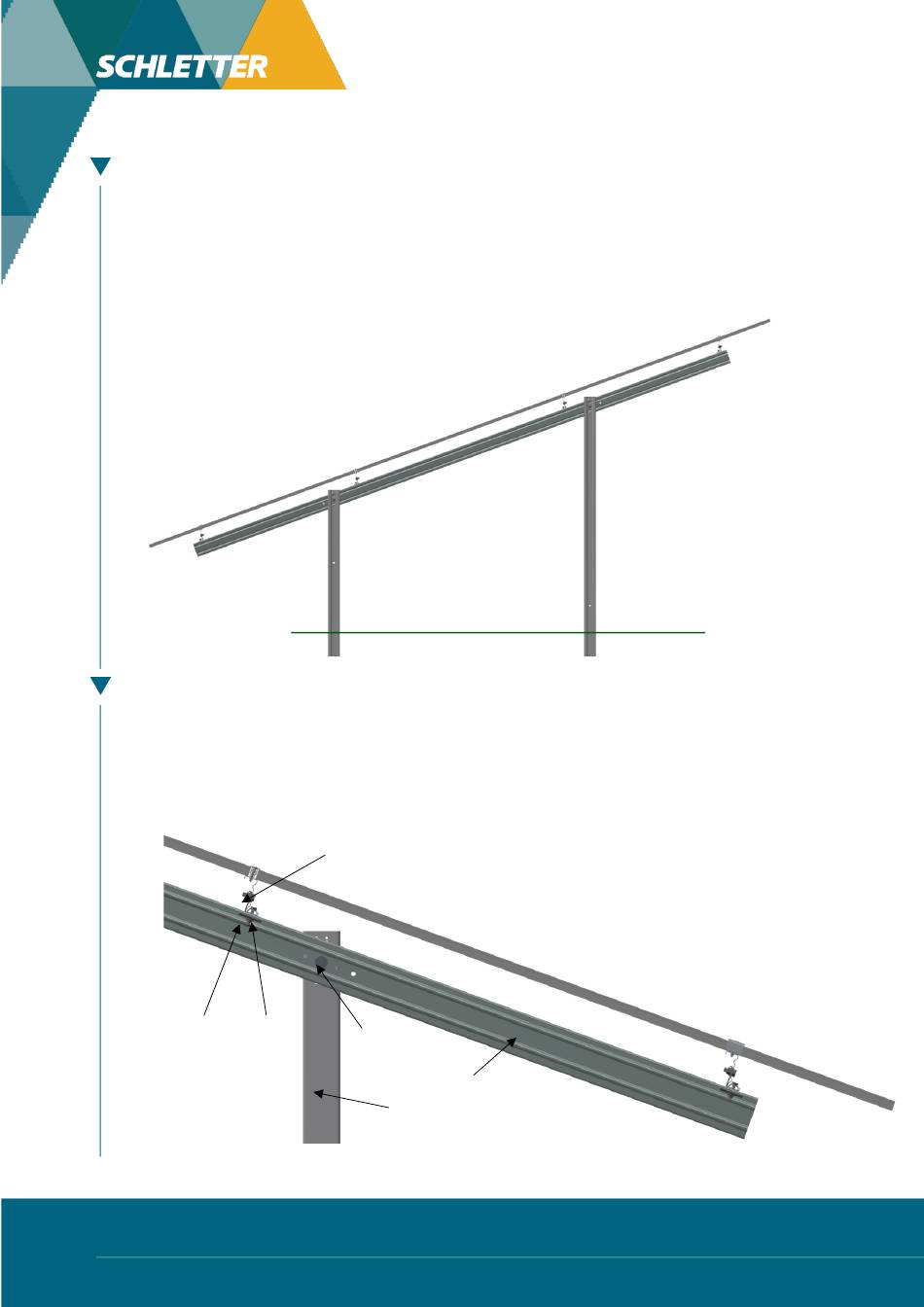

4.1 Présentation du système pour le système à disposition verticale des modules et
serrage combiné
4.1.1 Composants
Poteau de fondation
‚ Vis à tête hexagonale M12x30
ƒ Poutre FS
„ Panne poutre de connecteur FS UNO/DUO
… Vis à tête hexagonale M10x50
† Panne LC/LT/Zeta
…
„
FS DUO | 400224FR | V6 | MANUEL D'INSTALLATION | 202011
