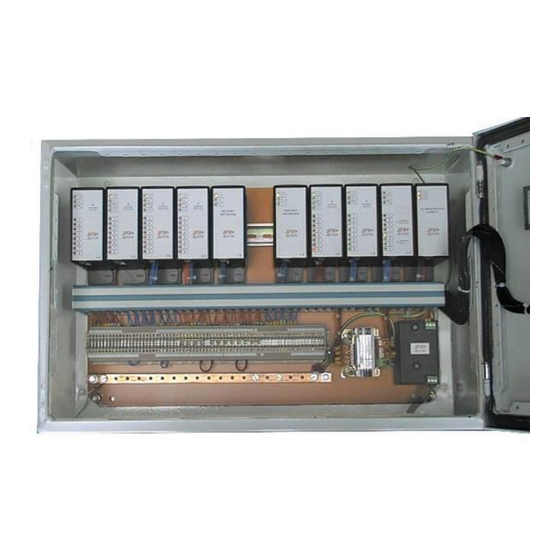

SEFRAM SFX+ RESEAU Notice Technique

Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel

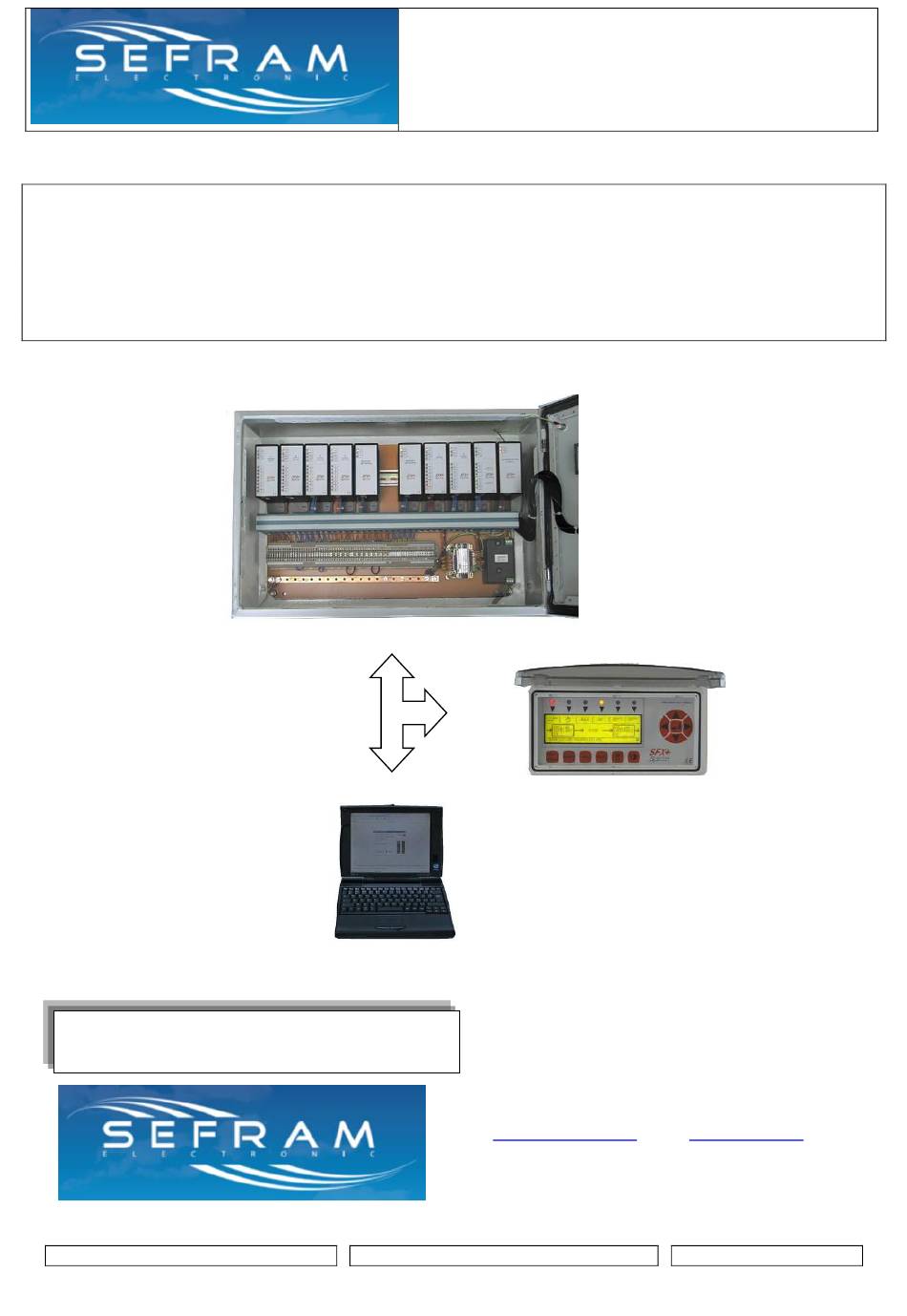

NOTICE TECHNIQUE
 2006 SEFRAM
Tous droits réservés. Made in France.
Notice Technique
SFX+ RESEAU
PLACE GUTENBERG - 59175 TEMPLEMARS (France)
Tel: +33(0)3 20 60 49 49 - Fax: +33(0)3 20 95 59 62
Email:
ETUDE ET REALISATION DE SYSTEMES
ELECTRONIQUE INDUSTRIELLE
FI 72.0239.0320
SEQUENCEUR
contact@sefram.eu
Web:
www.sefram.eu
Page 1 sur 108

Publicité

loading

Manuels Connexes pour SEFRAM SFX+ RESEAU

Sommaire des Matières pour SEFRAM SFX+ RESEAU

  • Page 1 SEQUENCEUR SFX+ RESEAU NOTICE TECHNIQUE  2006 SEFRAM Tous droits réservés. Made in France. PLACE GUTENBERG - 59175 TEMPLEMARS (France) Tel: +33(0)3 20 60 49 49 - Fax: +33(0)3 20 95 59 62 Email: contact@sefram.eu Web: www.sefram.eu ETUDE ET REALISATION DE SYSTEMES...
  • Page 2 SOMMAIRE I – GENERALITES (page 4) II – CARACTERISTIQUES GENERALES COFFRET PRINCIPAL (page 6) III – CONSTITUTION DU SFX+RESEAU (page 7) IV – LA CARTE UC (page 8) V – LES DIFFERENTS MODULES ENCLIQUETABLE (page 14) CARACTERISTIQUES COMMUNES (page 14) MODULE ALIMENTATION (page 17) MODULE 4 ENTREES T.O.R.
  • Page 3 LE MENU VISU (page 70) - CYCLE (page 71) - MESURES A/C (page 72) - DEFAUTS (page 73) - COMPTEURS (page 74) - INFOS (page 74) - HISTORIQUE (page 75) LE MENU MANU (page 78) - MARCHE FORCEE (page 78) - PENDANT X CYCLES (page 79) - FORCAGE SORTIE (page 80) - POSITION CYCLE (*) (page 81)
  • Page 4 I – GENERALITES Le SFX+RESEAU est un séquenceur modulaire dédié au décolmatage, au contrôle et à la surveillance de process de filtration / dépoussiérage. Sa conception modulaire permet de le configurer rationnellement pour répondre aux applications les plus diverses. Il peut gérer des filtres organisés en plusieurs cellules (=compartiments) et avec plusieurs bonbonnes d’air comprimé...
  • Page 5 Coffret Principal : Jusqu’à 99 coffrets esclaves : Un coffret comprend : jusqu’à 18 sorties EV avec ou sans : - mini pilote - pressostat air/comprimé - gestion isolement cellule/bonbonne - contrôle position cellule 1 coffret MDPP2000 : Pressostat perte de charge La souplesse de configuration du SFX+RESEAU ne le limite pas aux applications filtration / dépoussiérage (nous consulter).
  • Page 6 II – CARACTERISTIQUES GENERALES COFFRET PRINCIPAL Alimentation générale client selon configuration 24/48V ou 115/230V AC 50/60 Hz Isolement par transformateur interne 24/48V DC Convertisseur DC/DC isolé recommandé Par fusible 5x20 sur le module d’alimentation Protection générale et sur le module filtre Protection des sorties Individuelle par fusible 5x20 sur les modules Température de fonctionnement...
  • Page 7 III – CONSTITUTION DU SFX+RESEAU Le Coffret principal SFX+RESEAU de base doit être constitué de : 1 carte UC (Unité Centrale) 1 module d’alimentation 2 modules filtre Dans ce coffret principal, suivant le séquenceur voulu, les modules suivants peuvent être ajoutés : Module 8 sorties AC (triacs) Module 8 sorties DC (transistors) Module 8 sorties relais...
  • Page 8 IV – LA CARTE UC La carte UC (Unité Centrale) gère l’ensemble des modules, des esclaves et les communications avec l’extérieur. Elle sert d’interface avec l’utilisateur via sa face avant. CARACTERISTIQUES Consommation 0.9A sous 5V Calendrier Rétention 11 ans (hors tension) Précision +/- minute par mois maxi.
  • Page 9 LE NAVIGATEUR Les touches du navigateur permettent de se positionner dans les menus, d’ajuster les paramètres, de valider les données. Montée / + Droite Gauche Validation Descente / - LES TOUCHES Touche RUN / STOP : - RUN : autorisation de fonctionnement SFX+ - STOP : arrêt décolmatage.
  • Page 10 L’AFFICHEUR GRAPHIQUE / LEDS DE SIGNALISATION L’afficheur graphique est de type LCD STN avec rétro éclairage par leds. Le contraste est ajusté automatiquement en fonction de la température d’utilisation. Par défaut, l’afficheur indique : Notice Technique FI 72.0239.0320 Page 10 sur 108...
  • Page 11 1 connecteur 4 points (pour liaison de type RS485/RS422) o câblage sur l’un OU l’autre COM4 : réservé pour la liaison vers appareils SEFRAM (coffrets esclaves / MDPP2000) o 1 connecteur 4 points (pour liaison de type RS422) vue de l’intérieur de l’armoire/coffret principal, dos de l’UC : Notice Technique FI 72.0239.0320...
  • Page 12 Remarque : Quand on est dans l’affichage par défaut, la touche DROITE du navigateur permet d’indiquer l’activité sur les ports de communication. Les leds correspondantes sont allumées à chaque réception d’informations : Exemple de raccordement d’un MDPP2000 et de plusieurs coffrets esclaves: Remarques : - le dernier coffret placé...
  • Page 13 Câblage entre la carte UC et un PC : REMPLACEMENT DES PILES Tous les réglages/paramètres ainsi que l’historique sont stockés en mémoires sauvegardées par deux piles type R6. Elles sont accessibles après démontage du capot de protection de l’unité centrale. ATTENTION AU SENS Les piles permettent une rétention des données sur une durée estimée à...
  • Page 14 V – LES DIFFERENTS MODULES ENCLIQUETABLE CARACTERISTIQUES COMMUNES Hormis le module filtre fixé directement sur la tôle de fond, tous les autres modules sont encliquetables sur rail DIN symétrique 35 mm. ACCES AU RACCORDEMENT L’accès aux borniers de raccordements s’effectue en faisant pivoter la porte du module.
  • Page 15 MONTAGE : 1) Le module en main, positionner l’encoche fixe du module dans le bord haut du rail 2) Faire pivoter le module vers le bas, le maintenir contre le rail 3) Reconnecter la limande A, et les borniers de raccordements Notice Technique FI 72.0239.0320 Page 15 sur 108...
  • Page 16 DEMONTAGE DE LA PORTE Porte ouverte, effectuer une légère pression sur le bas du module. Dégager la porte en commençant par le téton charnière du bas. REMONTAGE DE LA PORTE Libérer le bas du module par une légère pression, engager le téton du haut, puis celui du bas. ACCES AUX FUSIBLES Toutes les sorties AC ou DC ont une protection individuelle par fusible 5x20.
  • Page 17 MODULE ALIMENTATION CARACTERISTIQUES GENERALES Référence module : SFX+ ALIM Alimentation module : 24V 50/60 Hz Ou 24V DC Alimentation des modules entrées et sorties relais via le module alimentation. Entrée : 24V 50/60 Hz 24V DC Le module alimentation alimente en + 5V l’ensemble des modules Sortance du + 5V : 2A Protection : par fusible 5x20 sur l’alimentation module et l’alimentation entrées, sorties relais.
  • Page 18 RACCORDEMENTS Notice Technique FI 72.0239.0320 Page 18 sur 108...
  • Page 19 EMPLACEMENTS FUSIBLES F1, F2 : fusibles de protection de l’alimentation Module taille 5x20 verres calibre 1A type F F3, F4 : fusibles de protection de l’alimentation des modules entrées et sorties relais Taille 5x20 verre calibre 1A type F Notice Technique FI 72.0239.0320 Page 19 sur 108...
  • Page 20 - Impédance d’entrée : 2,7 K - Entrée vu à 1 à U  13,5V I = 4,5 mA à 13,5V - Temps de réponse : configurable de 1/100 à 255/100 secondes (réglage SEFRAM) - Type d’entrée : résistive - Compatibilité détecteur de proximité 2 et 3 fils : oui (nous consulter) - Commun des entrées au + 24V...
  • Page 21 SIGNALISATION Notice Technique FI 72.0239.0320 Page 21 sur 108...
  • Page 22 RACCORDEMENTS EXEMPLE DE RACCORDEMENT Notice Technique FI 72.0239.0320 Page 22 sur 108...
  • Page 23 - Impédance d ‘entrée : 2,7 K - Entrée vu à 1 à U  13,5V I = 4,5 mA à 13,5V - Temps de réponse : configurable de 1/100 à 255/100 secondes (réglage SEFRAM / usine) - Type d’entrée : résistive - Compatibilité...
  • Page 24 RACORDEMENTS EXEMPLE DE RACORDEMENT Notice Technique FI 72.0239.0320 Page 24 sur 108...
  • Page 25 MODULE 8 SORTIES RELAIS CARACTERISTIQUES GENERALES Référence module : SFX+ SRL - Nb sorties par module : 8 - tension limite d’emploi : 250V AC - Intensité nominale : 4A AC1 (par voie) - pouvoir nominal de coupure (charge chimique) : 2000VA - Charge limite en CC : charge ohmique 4A 38V 1,5A 48V charge selfique 0,4A 34V 0,2A 48V (L/R = 20 ms) - Temps de réponse : enclenchement / déclenchement <...
  • Page 26 RACCORDEMENTS EXEMPLE DE RACCORDEMENT Notice Technique FI 72.0239.0320 Page 26 sur 108...
  • Page 27 MODULE 8 SORTIES AC CARACTERISTIQUES GENERALES Référence module : SFX+SAC1C → avec 1 borne « commun » pour 8 EV SFX+SAC8C → avec 8 bornes « commun » pour raccordement sans commun - Nb de sorties par module : 8 - Type de sorties : TRIAC - Tension limite d’emploi : 24V AC →...
  • Page 28 RACCORDEMENTS EXEMPLE DE RACCORDEMENT Notice Technique FI 72.0239.0320 Page 28 sur 108...
  • Page 29 EMPLACEMENTS FUSIBLES Les fusibles FS1 à FS8 sont des fusibles taille 5x20 verre 250V maxi à calibrer suivant la charge maxi : 2,5A fusion type F. Notice Technique FI 72.0239.0320 Page 29 sur 108...
  • Page 30 MODULE 8 SORTIES DC CARACTERISTIQUES GENERALES Référence module : sorties 24V DC : SFX+SDC1C24/SFX+SDC8C24 Sorties 48V DC : SFX+SDC1C48/SFX+SDC8C48 - Nb sorties par module : 8 - Type de sorties : transistor - tension limite d’emploi : SFX+SDCXC24 : 30V DC SFX+SDCXC48 : 60V DC - Courant admissible sur les sorties : total pour 1 module : 3A sur 1 voie impulsionnel : 2,5A maxi / permanent : 1A...
  • Page 31 RACCORDEMENTS EXEMPLE DE RACCORDEMENT Notice Technique FI 72.0239.0320 Page 31 sur 108...
  • Page 32 EMPLACEMENTS FUSIBLES Les fusibles FS1 à FS8 sont des fusibles taille 5x20 verre à calibre suivant la charge (maxi 2,5A) fusion type F. Notice Technique FI 72.0239.0320 Page 32 sur 108...
  • Page 33 MODULE REPORT CARACTERISTIQUES GENERALES Le module report est un module de communication, de conversion de signaux. Il est utilisé : - Pour faire du report de ligne de module sécurisé avec un module de FIN de ligne et un module de DEBUT de ligne (RS485) Référence module : - module fin de ligne : SFX+ RPTF - module début de ligne : SFX+RPTD...
  • Page 34 RACCORDEMENTS Notice Technique FI 72.0239.0320 Page 34 sur 108...
  • Page 35 POSITION SWITCHS Ce module dispose de "switchs" accessible sur le côté de celui-ci : Notice Technique FI 72.0239.0320 Page 35 sur 108...
  • Page 36 MODULE FILTRE Le module filtre l’alimentation générale, il est IMPERATI de raccorder le conducteur de terre de IMPERATIF protections directement au module filtre SECTION 2,5 mm² Tension de service : 250V 50-60 Hz Courant nominal maxi : 3,4A à 25° C Courant de fuite : 2x0,21 mA FILTRE AVEC CAPOT FILTRE SANS CAPOT...
  • Page 37 CONSOMMATION MODULES SFX+ Notice Technique FI 72.0239.0320 Page 37 sur 108...
  • Page 38 Notice Technique FI 72.0239.0320 Page 38 sur 108...
  • Page 39 VI – LES COFFRETS ESCLAVES Suivant la configuration du filtre, plusieurs coffrets esclaves sont utilisés. Les tensions d’alimentation, les tensions des sorties, l’équipement des coffrets esclaves, le codage de ceux-ci ainsi que les dimensions des boîtiers dépendent du cahier des charges… →...
  • Page 40 Les coffrets esclaves sont câblés sur un bus sécurisé. Chaque esclave est numéroté afin de définir son rôle dans l’installation. Ce codage est réalisé par deux roues codeuses sur la carte électronique repérées S2 et S3. Lors d’un changement éventuel de carte, il est nécessaire de coder cette carte avant de la connecter sur le bus.
  • Page 41 VII – LE COFFRET MDPP2000 Un pressostat MDPP2000 (version spéciale SFX+RESEAU) peut être connecté sur le bus afin d’obtenir l’information « perte de charge ». Le numéro « ID » de ce MDPP2000 doit être réglé sur « 1 » (voir notice du MDPP2000) La pression différentielle mesurée par ce MDPP2000 est indiquée sur l’afficheur de l’UC du coffret principal : La valeur affichée clignote si une alarme est présente sur ce MDPP2000 (alarme basse ou alarme haute)
  • Page 42 VIII – LES MENUS Le SFX+ gère 3 menus : - le menu « SELECT » paramétrage du SFX+ - le menu « VISU » fonctionnement / état du SFX+ - le menu « MANU » forçage du SFX+ LE MENU SELECT PRESENTATION Pour activer le menu select, appuyer sur la touche SELECT, le menu ci-après apparaît.
  • Page 43 PARAMETRAGE SFX+ / REGLAGES Dans le menu « SELECT », pour accéder aux réglages d’un paramètre, il faut utiliser les touches du navigateur : - Venir sur le paramètre à régler avec les touches - Appuyer sur la touche - Ajuster le paramètre * en positionnant le curseur sous le chiffre voulu avec les touches * avec les touches le chiffre est incrémenté...
  • Page 44 CODE Après avoir positionné la flèche de défilement sur CODE et appuyer sur la touche 2 affichages peuvent apparaître suivant l’état de la protection (code déjà entré ou non) : Protection activée (code non validé) Fourchette d’entrée code . L’action sur Dans ce cas, entrer le code avec les touches puis le valider en appuyant sur permet le retour au menu «...
  • Page 45 - Changer le mot de passe est appuyée, alors l’affichage ci- Si la flèche de défilement est positionnée sur ce pas et que la touche après apparaît : Fourchette d’entrée nouveau code Régler le nouveau code voulu avec les touches et appuyer sur la touche .
  • Page 46 NOMBRE DE VOIES est appuyée alors l’affichage ci- Si la flèche de défilement est positionnée sur ce pas et que la touche après apparaît. Appuyer sur pour revenir au menu « SELECT ». Remarque : dans une configuration ou il y a un nombre de voies différent dans les cellules du filtre, la valeur indiquée est le nombre de voie de la plus grosse cellule Remarque : Le nombre de voies et de cellules est figé...
  • Page 47 REGLAGE DES TEMPS Ce principe de réglage d’un temps est identique pour tous. - Si la protection est active, la fourchette de réglage xxx<X<yyy est remplacée par « PROTEGE PAR CODE ». - La fourchette d’ajustement est dépendante du temps en cours de réglage. est appuyée, l’affichage ci- Si la flèche de défilement est positionnée sur un temps et que la touche après apparaît.
  • Page 48 Réglable de 0 à 255 secondes. T8 : PRESSION MINI → Temps de gonflage bonbonne avant contrôle mini pression. Réglable de 0 à 255 secondes. T9 : PRESSION SERVICE → TIMEOUT de regonflage bonbonne après impulsion sur 1 EV de décolmatage.
  • Page 49 NB. CYCLES. AR. VENTIL. Lorsque l’entrée asservissement ventilateur est perdue, le SFX+ termine le cycle en cours et exécute le nombre de cycle de décolmatage paramétré dans ce pas de menu indépendamment des ordres de marche (sauf asservissement à l’air comprimé). Si la flèche de défilement est positionnée sur NB.
  • Page 50 TYPE ARRET Lorsque le SFX+ perd les ordres de marche, le cycle de décolmatage a 2 modes d’arrêt : - L’arrêt « SUR IMAGE » → le SFX+ stoppe le cycle de décolmatage dès que les ordres de marche sont perdus.
  • Page 51 NB TIRS SIMULTANES En décolmatage ONLINE, il peut être intéressant de décolmater plusieurs "rampes" simultanément (1 à 16). Si la flèche de défilement est positionnée sur NB TIRS SIMULTANES et que la touche est appuyée, l’affichage ci-après apparaît : Fourchette possible d’ajustement Remarque : Protégé...
  • Page 52 3 TIRS SIMULTANES : Note : la valeur du temps T16 est soit ajustable (voir T16 : ENTRE TIRS SIM.) ou fixe (valeur figée lors ème de la programmation). (T16 de 10 à 255 1/100 seconde). S’il s’agit d’une configuration avec coffrets esclaves, le temps T16 est réduit au minimum et sa valeur est celle imposée par la liaison.
  • Page 53 NB PAS ONLINE Il peut être intéressant dans un process de décolmatage de décolmater dans un même cycle plusieurs fois la même « rampe ». En ajustant le nb de pas ONLINE, on aura la possibilité dans un même cycle d’affecter une ou plusieurs EV à...
  • Page 54 CYCLE ONLINE Ce pas de menu permet de configurer l’ordre de décolmatage pour un cycle pour un filtre décolmatage ONLINE. Principe : on associe à un numéro d’ordre d’impulsion, une EV (ou plusieurs EV dans le cas de tirs simultanés). Dans un cycle, le décolmatage commence à l’impulsion de numéro d’ordre 1 et se termine à l’impulsion de numéro d’ordre = nb pas ONLINE.
  • Page 55 Note : si fonctionnement avec des tirs simultanés, l'affichage est : - Si 2 tirs simultanés : - Si 3 tirs simultanés : Attention : en cas de tirs simultanés, et dans une configuration avec des coffrets esclaves, le tir simultané de plusieurs voies dans la même cellule n’est pas interdit par le réglage.
  • Page 56 NB PAS OFFLINE–VOIES Il peut être intéressant dans un process de décolmatage OFFLINE de décolmater plusieurs fois la même rampe dans une cellule. En ajustant le NB PAS OFFLINE–VOIES, on aura la possibilité d’affecter une ou plusieurs EV de décolmatage à des numéros d’ordre d’impulsion différents. Exemple : dans un filtre de 6 cellules de 10 EV, le décolmatage dans une cellule comporte en standard 10 impulsions répartit à...
  • Page 57 CYCLE OFFLINE-VOIES Ce pas de menu permet de configurer l’ordre de décolmatage dans une cellule. Il sera identique pour toutes les cellules du filtre. Principe : on associe à un numéro d’ordre d’impulsion une EV de décolmatage. Le décolmatage d’une cellule commence à...
  • Page 58 NB PAS OFFLINE-CELL Il peut être intéressant dans un process de décolmatage OFFLINE de décolmater plusieurs fois la même cellule dans un cycle. En ajustant le NB PAS OFFLINE-CELL, on aura la possibilité d’affecter une ou plusieurs cellules à des numéros d’ordre de décolmatage cellule différents.
  • Page 59 CYCLE OFFLINE-CELL Ce pas de menu permet de configurer l’ordre de décolmatage des cellules dans un cycle. Principe : on associe à un numéro de cycle cellule une cellule à décolmater. Un cycle de décolmatage commence au numéro de cycle cellule 1 et se termine au numéro de cycle cellule = au NB PAS OFFLINE-CELL.
  • Page 60 SEUILS A/C Dans le cas d’une configuration avec coffrets esclaves équipés de capteurs de pression air comprimé, ce pas de menu permet de régler le seuil de pression mini bonbonne a/c, le seuil de pression de service a/c et la valeur de la chute pression lors d’un tir. Si la flèche de défilement est positionnée sur SEUILS A/C et que le touche est appuyée, alors le sous- menu suivant apparaît :...
  • Page 61 - PRESSION SERVICE A/C Le seuil pression de service A/C permet de surveiller la pression des bonbonnes pendant la phase de décolmatage pour contrôler la consommation lors d’un tir et le regonflage après le tir. Ce seuil est utilisé pour créer les défauts regonflage bonbonne et non consommation bonbonne (voir défaut regonflage et défaut pressostatique EV de décolmatage non ouverte) est appuyée, alors l’affichage Si la flèche de défilement est positionnée sur ce pas et que la touche...
  • Page 62 SEUILS DP Dans le cas d’une configuration avec un MDPP2000 sur le bus (portant le numéro « ID » : 1), ce pas de menu permet de régler les différents seuils sur celui-ci (se reporter à la notice du MDPP2000) Si la flèche de défilement est positionnée sur SEUILS DP et que le touche est appuyée, alors l’affichage suivant apparaît :...
  • Page 63 DATE / HEURE Le SFX+ gère la date et l’heure pour l’historique, les défauts. Pour changer la date et l’heure : , l’affichage ci-après - Positionner la flèche de défilement sur DATE / HEURE et appuyer sur la touche apparaît : Remarque : le format d’affichage est JJ/MM/AA (jour / mois / année) HH :MN :SS (heure : minute : seconde) Remarque : Protégé...
  • Page 64 NOMS SORTIES Un nom peut être affecté à chaque électrovanne de décolmatage. Ces noms sont utilisés pour la visu cycle, la signalisation/localisation des défauts, etc. Pour affecter un nom à une électrovanne de décolmatage : , l’affichage ci- - Positionner la flèche de défilement sur NOMS SORTIES et appuyer sur la touche après apparaît : rectangle de sélection...
  • Page 65 COM. MODBUS Le SFX+ gère une liaison MODBUS en tant qu'esclave (mode RTU – 8 bits figé). Le numéro d'esclave, la vitesse, le nombre de bits de stop et la parité sont réglables. Choisir le paramètre à régler avec les touches Une flèche clignotante apparaît à...
  • Page 66 COM. PC Permet de définir un identifiant (1 à 32) par la connexion à distance (avec soft PC) et d’indiquer la vitesse de transmission (9600, 57600 ou 115200 bauds). Notes : - le format est figé à 8 bits de donnée, 2 bits de stop et sans parité. - l’identifiant sera nécessaire pour initialiser la liaison à...
  • Page 67 NB DEF. EMIS. POUSS Ce paramètre est utilisé lors d’une configuration avec contrôle émission poussière. Il permet de définir s’il faut continuer ou non le décolmatage sur les EV qui ont présenté un défaut émission poussière (voir défauts émission poussière). , l’affichage - Positionner la flèche de défilement sur NB DEF.
  • Page 68 SAUVEGARDER CONFIG. Ce pas de menu permet de faire une sauvegarde de sécurité des réglages/paramétrage du SFX+RESEAU pour par exemple les récupérer lors d’une erreur de manipulation, changement des piles, etc. - Positionner la flèche de défilement sur SAUVEGARDER CONFIG. et appuyer sur la touche l’affichage ci-après apparaît : Remarque : Protégé...
  • Page 69 Ce paramètre est utilisé lors d’une configuration avec un contrôle ouverture/fermeture des cellules. Permet de choisir si oui ou non le contrôle de positionnement des cellules doit être réalisé. Si choix « OUI » : les entrées positionnement « cellule ouverte » et « cellule fermée » sont contrôlées. Si choix «...
  • Page 70 LE MENU VISU PRESENTATION Le menu visu permet de visualiser l'état du cycle de décolmatage, les défauts, l’historique et différentes informations. L’affichage en « visu cycle » est prioritaire et automatique s’il y plus de 60 secondes d’inaction sur les touches de la face avant.
  • Page 71 CYCLE La visu cycle permet de visualiser l'état du cycle de décolmatage, les informations de base. est appuyée, l’affichage ci- Si, la flèche de défilement est positionnée sur CYCLE est que la touche après apparaît. Notice Technique FI 72.0239.0320 Page 71 sur 108...
  • Page 72 MESURES A/C Ce pas de menu est disponible lors d’une configuration avec des coffrets esclaves équipés de capteur de pression. Il permet de visualiser les pressions mesurées aux bonbonnes d’air comprimé et les états de pression mini OK et pression de service OK de celles-ci. est appuyée, l’affichage - Si, la flèche de défilement est positionnée sur MESURE A/C et que la touche ci-après apparaît.
  • Page 73 DEFAUTS Ce pas de menu permet de visualiser les éventuels défauts présents sur le SFX+RESEAU. Suivant les configurations de SFX+, plusieurs types de défauts peuvent être gérés. → voir chapitre « contrôle défauts » Pour visualiser les défauts : Si, la flèche de défilement est positionnée sur DEFAUTS est que la touche est appuyée, l’affichage ci-après apparaît.
  • Page 74 COMPTEURS Le SFX+ gère différents compteurs. Pour visualiser les compteurs : est appuyée, l’affichage Si la flèche de défilement est positionnée sur COMPTEURS et que la touche ci-après apparaît. Les compteurs sont disposés sur 2 pages : passage d'une page à l'autre avec les touches Les compteurs nb cycles et nb impulsions peuvent être remis à...
  • Page 75 HISTORIQUE Le SFX+ gère un historique disposant d’une capacité d’enregistrement de 4096 événements. C’est une mémoire de type « tournante », donc une fois pleine, lors de l’arrivée d’un nouveau événement, le plus vieux est perdu. Chaque événement est daté. Ce pas de menu affiche la liste des événements enregistrés dans le journal.
  • Page 76 - la mise sous tension : à chaque mise sous tension de la carte unité centrale : « MISE SOUS TENSION » - la mise hors tension : à chaque coupure tension de la carte unité centrale : « MISE HORS TENSION » - la R.A.Z.
  • Page 77 à chaque apparition d’un défaut électrique court-circuit sur coffret esclave « DEF.C-C ESCLAVE:xx » avec xx = N° coffret esclave - les défauts émission poussière EV: à chaque apparition d’un défaut émission poussière EV: « EMIS.POUSSIERE:xx/yy » avec xx = N° cellule et yy = N°...
  • Page 78 LE MENU MANU PRESENTATION Le SFX+ gère 4 modes de fonctionnement manuel. Pour activer le menu manu, appuyer sur la touche MANU, le menu ci-après apparaît. Suivant la configuration du SFX+, les pas de menus grisés sont disponibles ou non à l’utilisateur. MARCHE FORCEE MANU PENDANT X CYCLES...
  • Page 79 PENDANT X CYCLES Le mode de fonctionnement manuel permet d'exécuter X cycles indépendamment des ordres de marche. Les X cycles terminés, le SFX+ reprend les conditions de fonctionnement normales. Si la flèche de défilement est positionnée sur PENDANT X CYCLES est que la touche est appuyée, l’affichage ci-après apparaît : - Ajuster le nombre de cycles à...
  • Page 80 FORCAGE SORTIE Le mode de fonctionnement manuel permet de forcer une sortie électrovanne de décolmatage (indépendamment des autres démarches). Si la flèche de défilement est positionnée sur FORCAGE SORTIE et que la touche est appuyée, l’affichage ci-après apparaît : placer le rectangle de sélection sur CELL avec les touches et choisir le numéro de cellule avec les touches - placer le rectangle de sélection sur VOIE avec les touches...
  • Page 81 POSITION CYCLE La position "POSITION CYCLE" du menu MANU permet de positionner le cycle de décolmatage à un numéro de tir du cycle ONLINE (uniquement disponible si fonctionnement ONLINE). Si, la flèche de défilement est positionnée sur "POSITION CYCLE" et que la touche est appuyée, l'affichage ci-après apparaît : - Entrer le numéro du tir du cycle ONLINE avec les touches...
  • Page 82 IX – FONCTIONNEMENT GENERALITES Suivant la conception du filtre et le process, le SFX+RESEAU peut gérer plusieurs cycles de fonctionnement : - Cycle décolmatage ON LINE - Cycle décolmatage OFF LINE - Cycle de mise en service En standard, sont gérés les cycles de décolmatage ON LINE ou OFF LINE. Les réponses de Marche, les états de fonctionnement etc…...
  • Page 83 ONLINE - La condition ON LINE = 1 si l'entrée ON LINE n'est pas gérée. - Pour les conditions de marche manuelle, voir le menu MANU. Notice Technique FI 72.0239.0320 Page 83 sur 108...
  • Page 84 OFFLINE - La condition OFF LINE = 1 si l'entrée OFF LINE n'est pas gérée. - Pour les conditions de marche manuelle, voir le menu MANU. Notice Technique FI 72.0239.0320 Page 84 sur 108...
  • Page 85 Notice Technique FI 72.0239.0320 Page 85 sur 108...
  • Page 86 MISE EN SERVICE But : Préparer le filtre → ouvrir toutes les cellules Autorise le gonflage bonbonne. La mise en service demande le gonflage des bonbonnes par ouverture des vannes bonbonnes. La mise en service est effective après gonflage de toutes les bonbonnes (pression de service atteinte) ou après un timeout T8.
  • Page 87 X – LES CONTROLES DEFAUTS GENERALITES Le SFX+ peut gérer les contrôles défauts suivants : - Défaut électriques - EV de décolmatage coupée - EV de décolmatage passant en permanence (1 par module) - EV de décolmatage passant en permanence (1 par coffret esclave) - Défaut ouverture cellule - Défaut fermeture cellule - Défaut mini pression...
  • Page 88 CONTROLE DEFAUTS ELECTRIQUES 2 types de contrôles défauts électriques sont gérés par le SFX+. - Le défaut électrique électrovanne de décolmatage coupée : Dans ce cas, lors d'une impulsion sur une électrovanne, le SFX+RESEAU contrôle qu'un courant passe effectivement dans le circuit sortie – EV. Si ce n'est pas le cas, le SFX+RESEAU génère un défaut de type électrovanne de décolmatage coupée.
  • Page 89 - Le défaut électrique Consommation permanente : Dans ce cas, le SFX+RESEAU contrôle qu'aucun courant ne circule dans les sorties – EV pendant les temps hors impulsion sur les EV. S'il y a consommation, le SFX+RESEAU génère un défaut électrique court-circuit. La localisation ne peut se faire qu'au niveau du module ou du coffret esclave, les sorties du même module ou du même coffret esclave ayant le même commun contrôle courant.
  • Page 90 CONTROLE DEFAUTS OUVERTURE / FERMETURE CELLULE Le SFX+RESEAU peut gérer les défauts ouvertures ou fermetures des cellules d'un filtre. Il reçoit les informations positions cellules via ses entrées par des capteurs fin de course. La position des cellules est déterminée par le SFX+RESEAU. Aussi lors d'une commande d'ouverture ou de fermeture cellule, celle- ci a le temps T10 pour se positionner et actionner les capteurs voulus.
  • Page 91 DEFAUT MINI PRESSION Les bonbonnes d'air comprimé associées aux cellules constituant le filtre sont équipées chacune d'un pressostat et d'une électrovanne d'isolement sur l'arrivée d'air comprimé. Un seuil mini pression est vérifié en permanence par le SFX+. Si la pression d'air comprimé passe en-dessous de ce seuil, le SFX+ génère un défaut mini pression, isole la bonbonne en agissant sur l'EV d'isolement.
  • Page 92 DEFAUT PRESSOSTATIQUE EV DE DECOLMATAGE NON OUVERTE Les bonbonnes d'air comprimé associées aux cellules constituant le filtre sont reliées à un capteur de pression. Celui-ci est capable de constater une chute de pression dans celles-ci alors qu'une impulsion sur une de ses EV de décolmatage est donnée. A chaque impulsion sur une EV de décolmatage doit correspondre une chute de pression dans la bonbonne concernée.
  • Page 93 DEFAUT REGONFLAGE Les bonbonnes d'air comprimé constituant le filtre sont chacune équipées d'un pressostat et d'une électrovanne d'isolement sur l'arrivée d'air comprimé. Le pressostat mesure un seuil de pression ajusté pour un décolmatage optimisé (pression de service). Ce seuil doit être atteint pour commander les impulsions sur les électrovannes de décolmatage.
  • Page 94 DEFAUT EMISSION POUSSIERES Suivant la configuration, un contrôle d’émission de poussière peut-être réalisé. Il consiste : - à contrôler qu’il n’y a pas d’apparition d’émission de poussière en aval du filtre lors d’un tir sur une électrovanne de décolmatage. - à contrôler qu’il n’y a d’apparition d’émission de poussière en dehors d’un cycle de décolmatage Ce contrôle est fait à...
  • Page 95 En mode visu défaut, le défaut s'affiche de la façon suivante : Contrôle en dehors d’un cycle de décolmatage : En dehors d’un cycle de décolmatage, l’entrée « émission poussière » est surveillée. Si une émission poussière est détectée, un défaut « émission poussière général » est généré. Notes : La détection de l’émission poussière est temporisée (valeur du temps T19 à...
  • Page 96 DEFAUT LIAISON Ce type de défaut apparaît lorsqu’un problème de communication intervient entre : la carte unité centrale et un module la carte unité centrale et un coffret esclave la carte unité centrale et un MDPP2000 Les défauts liaison sont signalés en mode visu défaut. Un affichage regroupant tous les défauts liaison présents (jusqu’à...
  • Page 97 XI – CONSIGNES GENERALES A L'ATTENTION DE L'UTILISATEUR - L'installation électrique en amont de l'équipement SFX+ doit être conforme aux prescriptions de la catégorie de surtension 2. - Les équipements SFX+ sont en général montés dans des coffrets ou armoires de degré de protection IP 55.
  • Page 98 ANNEXE TABLE D’ECHANGES MODBUS SFX+RESEAU Cette table est disponible pour les fonctions : lecture n registres (fonction 03h) écriture 1 registre (fonction 06h) écriture n registre (fonction 10h) remarques : la lecture à un emplacement non indiqué retourne une valeur indéterminée. Si une demande d’écriture (fonction 06h ou 10h) est faite sur un registre non autorisé...
  • Page 99 Écrire « 1 » pour demande de marche Écrire « 0 » pour annuler la demande (fonctionne en « OU » avec une éventuelle entrée TOR ordre de marche extérieur) Remarque : programme spécial, non utilisé dans la version standard Autorisation mode manuel via MODBUS Écrire «...
  • Page 100 80 (79) 50 (4F) Nb de cellules 81 (80) 51 (50) Valeur tempo T1 (de 3 à 255 1/100eme de seconde) 82 (81) 52 (51) Valeur tempo T2 (de 1 à 255 secondes) Valeur tempo T2’ (de 1 à 255 secondes) 83 (82) 53 (52) 84 (83)
  • Page 101 125 (124) 7D (7C) Temps de cycle moyen (sur les 20 derniers cycles) 126 (125) 7E (7D) Temps de cycle mini 127 (126) 7F (7E) Temps de cycle maxi … 131 (130) 83 (82) Valeur temps T14 (de 0 à 99 secondes) 132 (131) 84 (83) Valeur temps T15 (de 1 à...
  • Page 102 Bit 13 : =1 si piles faibles Bit 14 : =1 si présence défaut asservissement a/c (réservé programmation spéciale) Bit 15 : =1 si présence défaut température (réservé programmation spéciale) Flags divers : Bit 0 : état du RUN/STOP (=1 si RUN ; =0 si STOP) Bit 1 : réponse de marche (=1 si SFX+ en cycle et si pas en arrêt sur image) Bit 2 : présence d’au moins un défaut (=1 si oui) Bit 3 : =1 si décolmatage en ONLINE...
  • Page 103 … Défauts émission poussières. Un bit par EV. Bit=1 si un défaut est détecté sur l’EV: 225 (224) E1 (E0) Défauts émission poussière sur EV 1 à 16 (LSB: EV 1, MSB : EV 16) 226 (225) E2 (E1) Défauts émission poussière sur EV 17 à 32 (LSB : EV 17, MSB : EV 32) 227 (226) E3 (E2) Défauts émission poussière sur EV 33 à...
  • Page 104 296 (295) 128 (127) N° voie du pas numéro 8 297 (296) 129 (128) N° voie du pas numéro 9 298 (297) 12A (129) N° voie du pas numéro 10 299 (298) 12B (12A) N° voie du pas numéro 11 300 (299) 12C (12B) N°...
  • Page 105 373 (372) 175 (174) N° voie du pas numéro 85 374 (373) 176 (175) N° voie du pas numéro 86 375 (374) 177 (176) N° voie du pas numéro 87 376 (375) 178 (177) N° voie du pas numéro 88 377 (376) 179 (178) N°...
  • Page 106 1013 (1012) 3F5 (3F4) N° cellule / n° voie de la cellule du pas numéro 501 1014 (1013) 3F6 (3F5) N° cellule / n° voie de la cellule du pas numéro 502 1015 (1014) 3F7 (3F6) N° cellule / n° voie de la cellule du pas numéro 503 1016 (1015) 3F8 (3F7) N°...
  • Page 107 (avec offset de 100 et sans décimale) valeur acceptée de 100 à (100+échelle du MDPP2000) (exemple: « 234 » pour 134 daPa ou 13.4 mbar selon MDPP2000) Seuil alarme haute du MDPP2000 (numéro1) (avec offset de 100 et sans décimale) 1064 (1063) 428 (427) valeur acceptée de 100 à...
  • Page 108 Autorisation isolement cellule. 1 bit par cellule. Bit=1 pour autoriser isolation (nb: réservé programmation spéciale) 1098 (1097) 44A (449) Autorisation isolement cellule n°1 à 16 (LSB : cellule n°1, MSB : cellule n°16) 1099 (1098) 44B (44A) Autorisation isolement cellule n°17 à 32 (LSB : cellule n°17, MSB : cellule n°32) Demande fermeture premier volet de sortie cellule.
