Modèle N° 040-1192-0

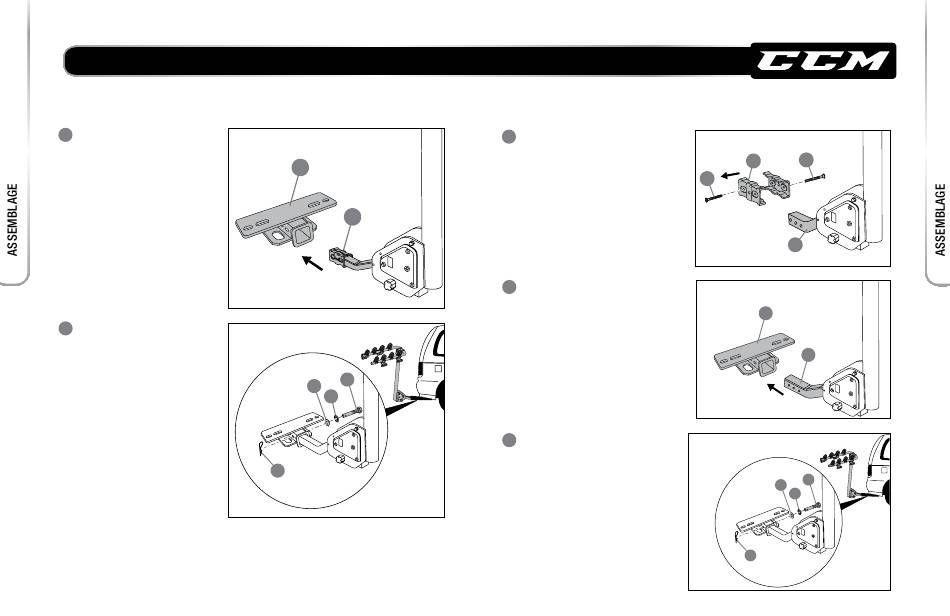

INSTALLATION STINGER POUR ATTELAGE DE REMORQUE 2 PO (5 CM)
Accrochez l'adaptateur d'arrimage
9
2 po (5 cm) (5) du stinger à l'attelage
de remorque 2 po (5 cm) (6).
10
Insérez la cheville anti-oscillation (E) dans
les ouvertures alignées de l'adaptateur
d'arrimage 2 po et l'attelage de remorque.
Serrez fermement les boulons en utilisant
une rondelle élastique (H), une rondelle
plate (I) et une goupille de cheville (F).
Serrez la cheville anti-oscillation en
utilisant la clé 3/4 po.
6
5
E
I
H
F
INSTALLATION STINGER POUR ATTELAGE DE REMORQUE 1-1/4 PO (3,2 CM)
Démontez l'adaptateur d'arrimage 2 po (5) du
11
stinger (A) en retirant les deux vis Phillips #3 (7).
12
Accrochez le stinger (A) à l'attelage de remorque
1-1/4 po (3,2 cm) (6) du véhicule.
Sécurisez le stinger en utilisant la cheville anti-
13
oscillation (E), une rondelle élastique (H), une
rondelle plate (I) et une goupille de cheville (F).
Serrez la cheville anti-oscillation en utilisant
3/4 po clé.
7
5
7
A
6
A
E
I
H
F
9
