Manuels Connexes pour Extech 382275
Sommaire des Matières pour Extech 382275

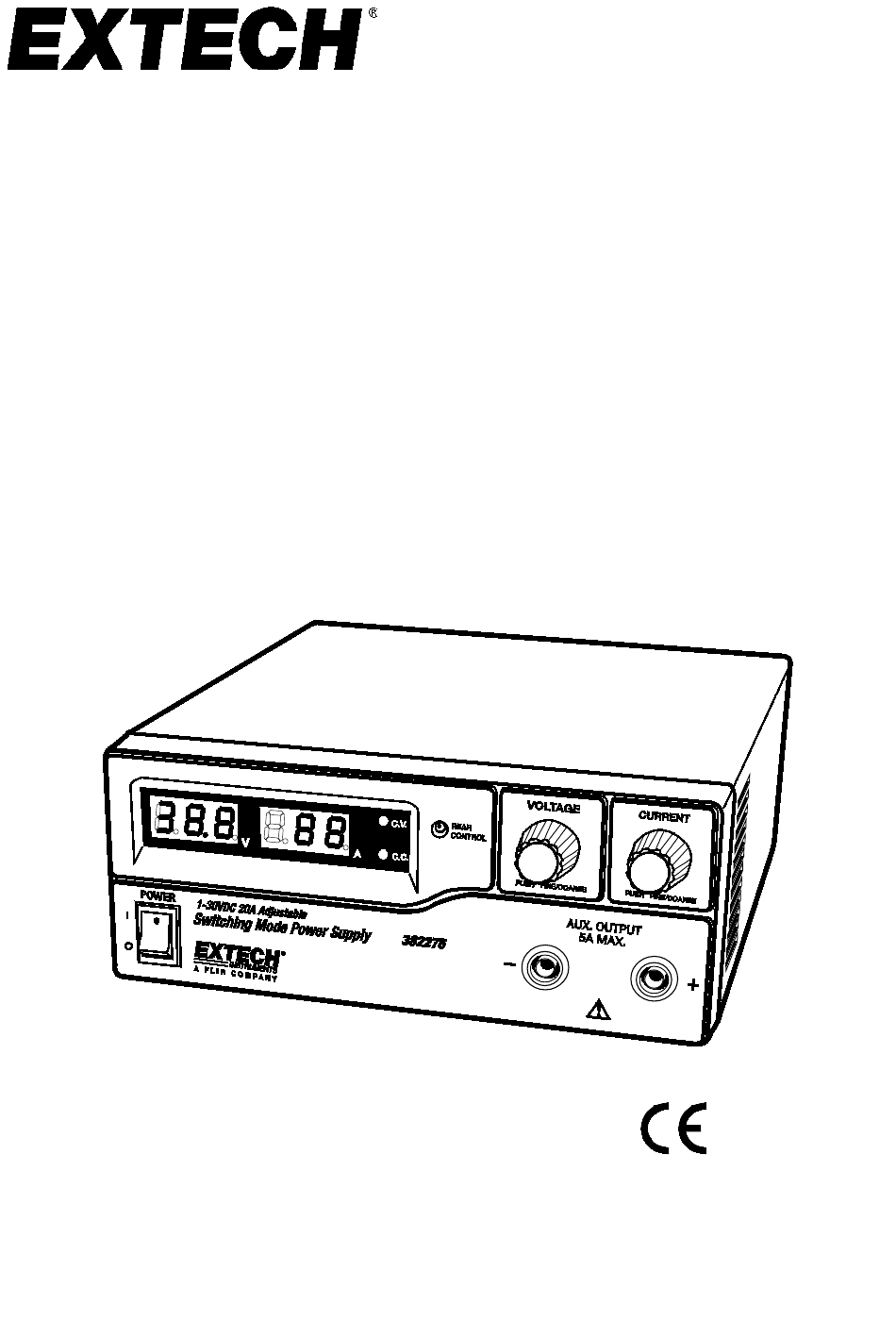

- Page 1 Manuel de l'utilisateur Modèles 382275 (120V) 382276 (240V) Sortie unique, de qualité laboratoire Bloc d’alimentation C.C. à commutation...
- Page 2 être utilisé avec une tension de 120 V ou 240 V. Le modèle 382275 peut être alimenté uniquement par une tension de 120 V. Le modèle 382276 peut être alimenté uniquement par une tension de 240 V.
- Page 3 Description du bloc d’alimentation 1. Commutateur MARCHE/ARRÊT 2. Affichage de la tension 3. Affichage du courant 4. Indicateur de tension constante 5. Indicateur de commande arrière (s'allume lorsque vous accédez aux modes Préréglage, Commande à distance ou Paramétrage) 6. Bouton de commande de la tension de sortie (permet de contrôler la tension de sortie principale et auxiliaire) 7.
- Page 4 Description du panneau arrière 1. Sortie principale (20 ampères max.) 2. Commutateur de rappel P1, P2 et P3 3. Ventilateur de refroidissement pour la ventilation 4. Prise d'entrée C.A. et fusible 5. Connecteur de la télécommande 6. Commutateur de sélection du mode Description des modes Sélection du mode Cet appareil offre quatre (4) modes de fonctionnement : les modes NORMAL, PRÉRÉGLAGE,...
- Page 5 Mode Préréglage En mode PRÉRÉGLAGE, l'indicateur de commande arrière s'allume pour indiquer que les commandes de la tension et du courant du panneau sont désactivées. Trois sorties prédéfinies (P1, P2, et P3) peuvent être sélectionnées à l'aide du commutateur de sélection de rappel situé à l'arrière du bloc d'alimentation. Les valeurs sont prédéfinies en usine tel qu'indiqué...
- Page 6 Pour rétablir la configuration d'usine des sorties prédéfinies : 1. Appuyez et maintenez enfoncé le bouton de commande de la tension pendant 30 secondes pour accéder au menu. 2. Lorsque l'écran affiche « CCO », tournez le bouton de commande de la tension jusqu'à ce que l'unité...
- Page 7 Vérification de la mise sous tension 1. Tout d'abord, vérifiez la plaque signalétique du bloc d'alimentation afin de vous assurer que les informations qu'elle indique sont conformes à la tension secteur C.A. à utiliser (120 V ou 240 V). Ensuite, à l'arrière du bloc d'alimentation, positionnez le commutateur de sélection de mode sur «...
- Page 8 Mode opératoire AVERTISSEMENT : N'utilisez pas ce bloc d'alimentation avec des moteurs électriques ou pour recharger des équipements de galvanoplastie ou autres équipements similaires. transitoires tension champs électromagnétiques de retour générés par les moteurs électriques peuvent endommager ce bloc d'alimentation. Ce bloc d'alimentation a été conçu pour alimenter des équipements électroniques uniquement, il n'est pas conçu pour alimenter des équipements électriques.
- Page 9 Fonction mise à zéro manuelle L'alimentation met automatiquement à zéro la mesure lors de la mise sous tension. Pour effectuer une mise à zéro sans utiliser l'alimentation : 1. Pressez et maintenez enfoncé le bouton de commande de la tension pendant 30 secondes pour accéder au menu.
- Page 10 Télécommande L'utilisation d'une télécommande est possible en utilisant le connecteur de télécommande à 8 broches et le fil de calibre 22 AWG fournis. La télécommande permet un réglage à distance de la tension et du courant, mais également l'activation/désactivation de la sortie. Activation et désactivation via la télécommande La fonction activation/désactivation de la télécommande peut être activée en accédant à...
- Page 11 Télécommande - Méthode A : Utilisation de deux sources de tension C.C. externes et variables Une source de tension externe et variable comprise entre 0 et 5 V C.C. est transmise à la borne de commande à distance pour ajuster le niveau de tension de sortie. Avertissement ! Ne dépassez pas la tension de 5 V, car cela déclenchera la protection contre les surtensions (OVP).
- Page 12 Télécommande - Méthode B : Utilisation de deux résistances de 5 K ohms S'assurer qu'il n'y a pas de connexions à la sortie de l'alimentation principale bornes et que le bloc d'alimentation est éteint. Préparer deux 5k ohm résistances variables comme le montre le schéma ci-dessous et utiliser les fils des broches 1, 2, 3 et 4 comme indiqué.
- Page 13 Mettez le bloc d'alimentation hors tension dès que cet avertissement s'affiche. Pour réinitialiser l'avertissement, mettez l’appareil hors tension, puis retirez toutes les charges. Mettez à nouveau l'unité sous tension. Si le problème persiste, veuillez contacter notre service client Extech. 382275_382276-fr-FR_V4.9 5/22...
- Page 14 Maintenance Nettoyage du boîtier de l’appareil Avant de nettoyer l’habitacle de l’appareil, débranchez la prise secteur de la sortie d’alimentation. Nettoyez à l’aide d’un chiffon doux et humide et d’un produit d’entretien doux disponible dans le commerce. Veillez à ce que de l'eau ne pénètre pas dans l'appareil, afin d'éviter d'éventuels courts-circuits et dommages de l’appareil.
- Page 15 Tension d'entrée 100 à 120 V C.A. 50/60 Hz (modèle 382275) 200 à 240 V C.A. 50/60 Hz (modèle 382276) Courant d'entrée de charge nominale 3,1 A (Modèle 382276) 5,9 A (modèle 382275) Les fusibles 382275 – 8A/250V Délai ; Glass 5x20mm 382276 –...
- Page 16 Garantie de deux ans Teledyne FLIR Commercial Systems, Inc. garantit que cet instrument de la marque Extech est exempt de défauts de pièces et de fabrication pendant deux ans à compter de la date d'expédition (une garantie limitée de six mois s'applique aux capteurs et aux câbles). Le texte intégral de la garantie est disponible à l'adresse http://www.extech.com/support/warranties.
