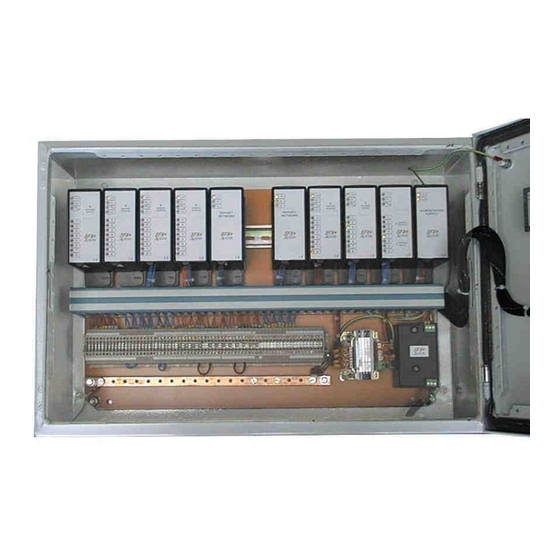

SEFRAM SFX+ Notice Technique

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
 1999 SEFRAM S.A.
Tous droits réservés. Made in France.
SEFRAM SAS – Place Gutenberg – F-59175 TEMPLEMARS – Tél : 00 33 (0)3.20.60.49.49 – Fax : 00 33 (0)3.20.95.59.62
Email:
contact@sefram.eu
Web:
www.sefram.eu

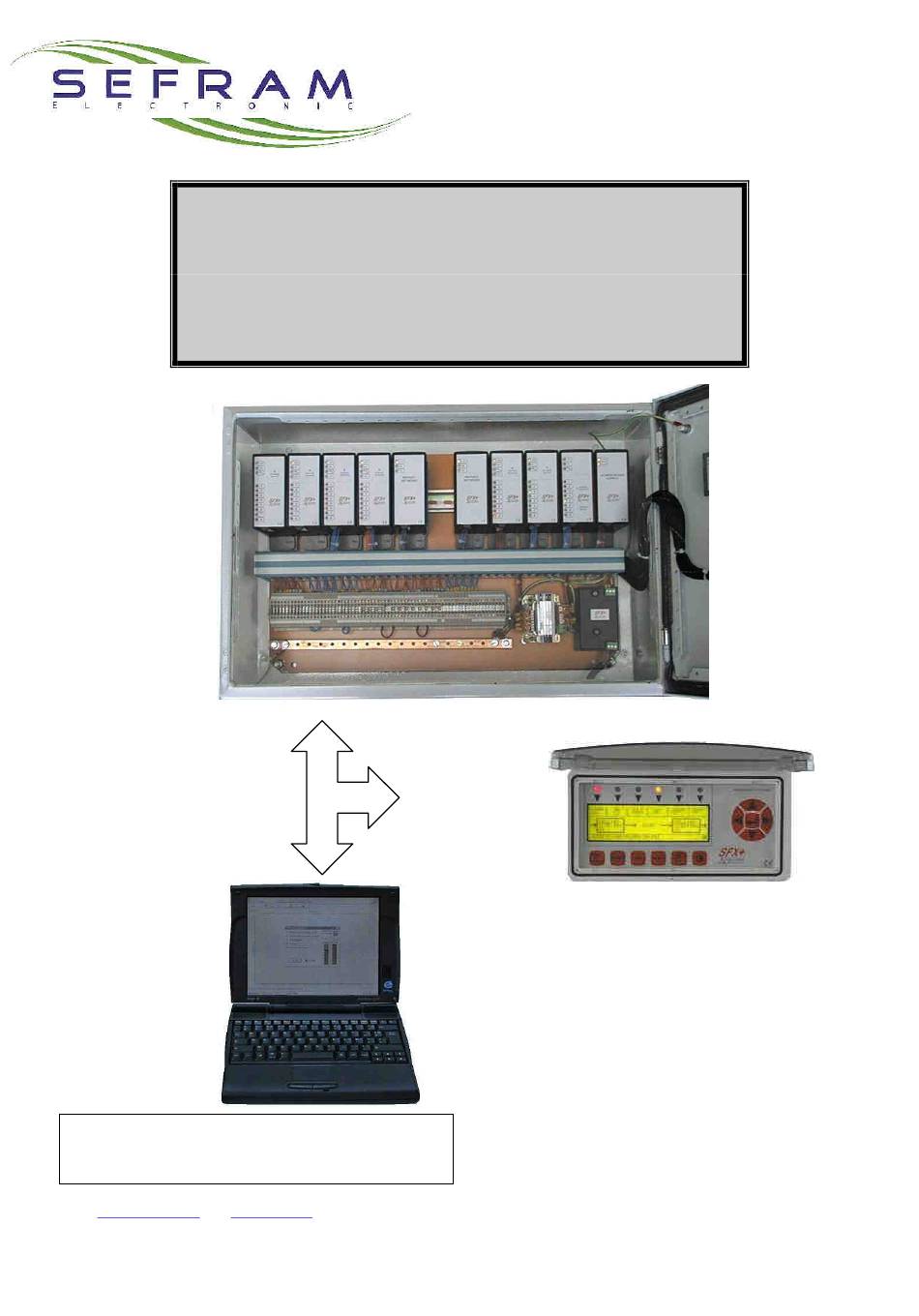

Page 1 sur 101
dépoussiérage et de la qualité de l'air
SFX+
SFX+
SFX+
SFX+
NOTICE TECHNIQUE
NOTICE TECHNIQUE
NOTICE TECHNIQUE
NOTICE TECHNIQUE
L'Electronique au service du
FI 72.0071.1010

Publicité

Table des Matières
loading

Sommaire des Matières pour SEFRAM SFX+

  • Page 1 NOTICE TECHNIQUE NOTICE TECHNIQUE NOTICE TECHNIQUE  1999 SEFRAM S.A. Tous droits réservés. Made in France. SEFRAM SAS – Place Gutenberg – F-59175 TEMPLEMARS – Tél : 00 33 (0)3.20.60.49.49 – Fax : 00 33 (0)3.20.95.59.62 Email: contact@sefram.eu Web: www.sefram.eu FI 72.0071.1010...

  • Page 2: Table Des Matières

    SOMMAIRE SOMMAIRE SOMMAIRE SOMMAIRE I – GENERALITES (page 4) II – CARACTERISTIQUES GENERALES (page 6) III – CONSTITUTION DU SFX+ (page 7) IV – CARACTERISTIQUES COMMUNES DES MODULES ENCLIQUETABLES (page 8) V – LES DIFFERENTS MODULES (page 11) - MODULE UC (page 11) - MODULE FILTRE (page 15) - MODULE ALIMENTATION (page 16) - MODULE...
  • Page 3 - LE MENU VISU (page 64) - Cycle (page 65) - Entrées analogiques (page 66) - Défauts (page 67) - Compteurs (page 68) - Infos (page 69) - Historique (page 70) - LE MENU MANU (page 72) - Marche forcée (page 72) - Pendant X cycles (page 73) - Pas à...

  • Page 4: I - Generalites

    I I I I - - - - GENERALITES GENERALITES GENERALITES GENERALITES Le SFX+ est un séquenceur compact et modulaire dédié au décolmatage, au contrôle et à la surveillance de process de filtration / dépoussiérage. Sa conception modulaire hard et soft permet de le configurer rationnellement pour répondre aux applications les plus diverses.
  • Page 5 Les modules entrées / sorties déportés avec EV pilote ou non, permettent d’intégrer in situ les commandes et les contrôles. Le SFX+ assure alors la gestion de ces modules sous la forme d’un ensemble ou de plusieurs sous-ensembles (plusieurs petits filtres à gérer). La souplesse de configuration du SFX+ ne le limite pas aux applications filtration / dépoussiérage (nous consulter).

  • Page 6: Caracteristiques Generales

    II II II II - - - - CARACTERISTIQUES GENERALES CARACTERISTIQUES GENERALES CARACTERISTIQUES GENERALES CARACTERISTIQUES GENERALES Alimentation générale client 24V à 230V AC 50/60 Hz Isolement par transformateur interne 24/48V DC Convertisseur DC/DC isolé recommandé Alimentation générale SFX+ 24V AC – Puissance suivant configuration Alimentation des entrées / relais 24V AC –...

  • Page 7: Constitution Du Sfx

    III III III III - - - - CONSTITUTION DU SFX+ CONSTITUTION DU SFX+ CONSTITUTION DU SFX+ CONSTITUTION DU SFX+ Le SFX+ de base doit être constitué de : 1 module UC Unité Centrale 1 module d’alimentation 1 module filtre A cette base s’ajoutent les modules suivants pour former le séquenceur voulu.

  • Page 8: Caracteristiques Communes Des Modules Encliquetables

    IV IV IV IV - - - - CARACTERISTIQUES COMMUNES DES MODULES ENCLIQUETABLES CARACTERISTIQUES COMMUNES DES MODULES ENCLIQUETABLES CARACTERISTIQUES COMMUNES DES MODULES ENCLIQUETABLES CARACTERISTIQUES COMMUNES DES MODULES ENCLIQUETABLES Hormis le module UC prévu pour un montage en face avant de coffret ou d’armoire, et le module filtre fixé...
  • Page 9 MONTAGE : 1) Le module en main, positionner l’encoche fixe du module dans le bord haut du rail 2) Faire pivoter le module vers le bas, le maintenir contre le rail 3) Reconnecter la limande A, les borniers de raccordements FI 72.0071.1010 Page 9 sur 101...
  • Page 10 DEMONTAGE DE LA PORTE Porte ouverte, effectuer une légère pression sur le bas du module (fig. 7). Dégager la porte en commençant par le téton charnière du bas. REMONTAGE DE LA PORTE Libérer le bas du module par une légère pression, engager le téton du haut, puis celui du bas. ACCES AUX FUSIBLES Toutes les sorties ont une protection individuelle par fusible 5x20.

  • Page 11: Les Differents Modules

    V V V V - - - - LES DIFFERENTS MODULES LES DIFFERENTS MODULES LES DIFFERENTS MODULES LES DIFFERENTS MODULES MODULE UC Référence du module : SFX+ UCS : UC simple (base) SFX+ UCC1 : UC complète sans support PCMCIA SFX+ UCC2 : UC complète avec support PCMCIA Le module UC gère l’ensemble des modules, sert d’interface SFX+ / Utilisateur via sa face avant.
  • Page 12 LES TOUCHES Touche RUN / STOP : - RUN : autorisation de fonctionnement SFX+ - STOP : arrêt décolmatage. Réinitialisation des graphes Touche SELECT : permet d’entrer dans le menu « SELECT » (réglages des paramètres) Touche VISU : permet d’entrer dans le menu « VISU » Touche RESET : permet le réarmement en local des défauts Touche MANU : permet d’entrer dans le menu «...
  • Page 13 L’AFFICHEUR GRAPHIQUE / LEDS DE SIGNALISATION L’afficheur graphique est de type LCD STN avec rétro éclairage par leds. Le contraste est ajusté automatiquement en fonction de la température d’utilisation. En mode courant (hors menus), l’afficheur indique : FI 72.0071.1010 Page 13 sur 101...
  • Page 14 RACCORDEMENT 2 liaisons RS232 sont disponibles sur l’UC : - 1 liaison SUB D9 pts + bornier pour raccordement d’un PC. - 1 liaison sur bornier pour raccordement direct vers MODBUS RS232 ou vers module de report pour conversion RS232 → RS485 pour un MODBUS RS485. FI 72.0071.1010 Page 14 sur 101...

  • Page 15: Module Filtre

    MODULE FILTRE IMPERATIF Le module filtre l’alimentation générale, il est IMPERATI de raccorder le conducteur de terre de protections directement au module filtre SECTION 2,5 mm² Tension de service : 250V 50-60 Hz Courant nominal maxi : 3,4A à 25° C Courant de fuite : 2x0,21 mA FILTRE AVEC CAPOT FILTRE SANS CAPOT...

  • Page 16: Module Alimentation

    MODULE ALIMENTATION CARACTERISTIQUES GENERALES Référence module : SFX+ ALIM Alimentation module : 24V 50/60 Hz Ou 24V DC Alimentation des modules entrées et sorties relais via le module alimentation. Entrée : 24V 50/60 Hz 24V DC Le module alimentation alimente en + 5V l’ensemble des modules Sortance du + 5V : 2A Protection : par fusible 5x20 sur l’alimentation module et l’alimentation entrées, sorties relais.
  • Page 17 RACCORDEMENTS FI 72.0071.1010 Page 17 sur 101...
  • Page 18 EMPLACEMENTS FUSIBLES F1, F2 : fusibles de protection de l’alimentation Module taille 5x20 verres calibre 1A type F F3, F4 : fusibles de protection de l’alimentation des modules entrées et sorties relais Taille 5x20 verre calibre 1A type F FI 72.0071.1010 Page 18 sur 101...

  • Page 19: Module 4 Entrees T.o.r

    - Impédance d’entrée : 2,7 KΩ - Entrée vu à 1 à U ≥ 13,5V I = 4,5 mA à 13,5V - Temps de réponse : configurable de 1/100 à 255/100 secondes (réglage SEFRAM) - Type d’entrée : résistive - Compatibilité détecteur de proximité 2 et 3 fils : oui (nous consulter) - Commun des entrées au + 24V...
  • Page 20 SIGNALISATION FI 72.0071.1010 Page 20 sur 101...
  • Page 21 RACCORDEMENTS EXEMPLE DE RACCORDEMENT FI 72.0071.1010 Page 21 sur 101...

  • Page 22: Module 8 Entrees T.o.r

    - Impédance d ‘entrée : 2,7 KΩ - Entrée vu à 1 à U ≥ 13,5V I = 4,5 mA à 13,5V - Temps de réponse : configurable de 1/100 à 255/100 secondes (réglage SEFRAM / usine) - Type d’entrée : résistive - Compatibilité...
  • Page 23 RACORDEMENTS EXEMPLE DE RACORDEMENT FI 72.0071.1010 Page 23 sur 101...

  • Page 24: Module 8 Sorties Ac

    MODULE 8 SORTIES AC CARACTERISTIQUES GENERALES Référence module : SFX+SAC1C → avec 1 borne « commun » pour 8 EV SFX+SAC8C → avec 8 bornes « commun » pour raccordement sans commun - Nb de sorties par module : 8 - Type de sorties : TRIAC - Tension limite d’emploi : 24V AC →...
  • Page 25 RACCORDEMENTS EXEMPLE DE RACCORDEMENT FI 72.0071.1010 Page 25 sur 101...
  • Page 26 EMPLACEMENTS FUSIBLES Les fusibles FS1 à FS8 sont des fusibles taille 5x20 verre 250V maxi à calibrer suivant la charge maxi : 2,5A fusion type F. FI 72.0071.1010 Page 26 sur 101...

  • Page 27: Module 8 Sorties Dc

    Sorties 48V DC : SFX+SDC1C48/SFX+SDC8C48 - Nb sorties par module : 8 - Type de sorties : transistor - tension limite d’emploi : SFX+SDCXC24 : 30V DC SFX+SDCXC48 : 60V DC - Courant admissible sur les sorties : total pour 1 module : 3A sur 1 voie impulsionnel : 2,5A maxi / permanent : 1A - Chute de tension sur 1 voie : avec contrôle défaut +/- 4V à...
  • Page 28 RACCORDEMENTS EXEMPLE DE RACCORDEMENT FI 72.0071.1010 Page 28 sur 101...
  • Page 29 EMPLACEMENTS FUSIBLES Les fusibles FS1 à FS8 sont des fusibles taille 5x20 verre à calibre suivant la charge (maxi 2,5A) fusion type F. FI 72.0071.1010 Page 29 sur 101...

  • Page 30: Module 8 Sorties Relais

    MODULE 8 SORTIES RELAIS CARACTERISTIQUES GENERALES Référence module : SFX+ SRL - Nb sorties par module : 8 - tension limite d’emploi : 250V AC - Intensité nominale : 4A AC1 (par voie) - pouvoir nominal de coupure (charge chimique) : 2000VA - Charge limite en CC : charge ohmique 4A 38V 1,5A 48V charge selfique 0,4A 34V 0,2A 48V (L/R = 20 ms) - Temps de réponse : enclenchement / déclenchement <...
  • Page 31 RACCORDEMENTS EXEMPLE DE RACCORDEMENT FI 72.0071.1010 Page 31 sur 101...

  • Page 32: Module Report

    Isolation sortie RS485 / logique interne : 1000VR ms 1 s Référence module : - module fin de ligne : SFX+ RPTF - module début de ligne : SFX+RPTD - module report 485 : SFX+RPT485 Si isolement : rajouter ISO SIGNALISATION FI 72.0071.1010...
  • Page 33 RACCORDEMENTS FI 72.0071.1010 Page 33 sur 101...
  • Page 34 POSITION SWITCHS Ce module dispose de "switchs" accessible sur le côté de celui-ci : RACCORDEMENT MODBUS a) par liaison RS422/RS485 (2 paires) b) par liaison RS485 (1 paire) FI 72.0071.1010 Page 34 sur 101...

  • Page 35: Consommation Modules Sfx

    CONSOMMATION MODULES SFX+ FI 72.0071.1010 Page 35 sur 101...
  • Page 36 FI 72.0071.1010 Page 36 sur 101...

  • Page 37: Vi - Les Menus

    VI - LES MENUS Le SFX+ gère 3 menus : - le menu « SELECT » paramétrage du SFX+ - le menu « VISU » fonctionnement / état du SFX+ - le menu « MANU » forçage du SFX+ LE MENU SELECT PRESENTATION Suivant la configuration du SFX+, les pas de menus grisés sont disponibles ou non à...
  • Page 38 PARAMETRAGE SFX+ / REGLAGES Dans le menu « SELECT », pour accéder aux réglages d’un paramètre, il faut en venant utiliser les touches du navigateur : - Venir sur le paramètre à régler avec les touches - Appuyer sur la touche (un nouveau sous menu apparaît) - Ajuster le paramètre * en positionnant le curseur sous le chiffre voulu avec les touches...

  • Page 39: Code

    CODE Après avoir positionné la barre de défilement sur CODE et appuyer sur la touche 2 affichages peuvent apparaître suivant l’état de la protection (code déjà entré ou non) : - Protection activée (code non validé) Fourchette d’entrée code Dans ce cas, entrer le code avec les touches puis le valider en appuyant sur L’action sur permet le retour au menu «...
  • Page 40 - Changer le mot de passe Si la barre de défilement est positionnée sur ce pas et que la touche est appuyée, alors le sous menu ci-après apparaît : Fourchette d’entrée nouveau code Dans ce sous menu, régler le nouveau code voulu avec les touches et appuyer sur la touche .

  • Page 41: Nombre De Voies

    NOMBRE DE VOIES Le nombre de voies et de cellules est réglable ou non par l’utilisateur suivant le cahier des charges. Si la barre de défilement positionnée sur ce pas, la touche est appuyée, alors le sous menu ci-après apparaît : Fourchette possible pour le nombre de voies Remarque : Protégé...

  • Page 42: Nombre De Cellules

    NOMBRE DE CELLULES Si la barre de défilement positionnée sur ce pas, la touche est appuyée alors le sous menu ci-après apparaît. Appuyer sur pour revenir au menu « SELECT ». FI 72.0071.1010 Page 42 sur 101...

  • Page 43: Réglage Des Temps

    REGLAGE DES TEMPS Les temps de T5 à T12 apparaissent au menu « SELECT » suivant la configuration du SFX+. Ce principe de réglage d’un temps est identique pour tous. - Si la protection est active, la fourchette de réglage xxx<X<yyy est remplacée par «...
  • Page 44 T5 : fermeture cell. → Temps entre la fermeture d’une cellule et la première impulsion de décolmatage. Réglable de 0 à 255 secondes. T6 : ouverture cell. → Temps entre la dernière impulsion de décolmatage et l’ouverture de la cellule. Réglable de 0 à...

  • Page 45: Choix Purge

    CHOIX PURGE Le SFX+ peut gérer le pilotage d'une purge. Dans ce cas, à la fin de chaque cycle, après le dernier pas du cycle de décolmatage, le SFX+ pilote la voie de purge pendant un temps ajustable "TP". - Choix fonctionnement avec ou sans purge Choisir OUI pour avoir le pilotage de la purge à...

  • Page 46: Nb. Cycles. Ar. Ventil

    NB. CYCLES. AR. VENTIL. Lorsque l’entrée asservissement extérieur est perdue (par exemple asservissement ventilateur), le SFX+ termine le cycle en cours et exécute le nombre de cycle de décolmatage paramétré dans ce pas de menu indépendamment des ordres de marche. Si la barre de défilement positionnée sur nb.

  • Page 47: Type Arrêt

    TYPE ARRET Lorsque le SFX+ perd les ordres de marche, le cycle de décolmatage a 2 modes d’arrêt : - L’arrêt sur image → le SFX+ stoppe le cycle de décolmatage dès que les ordres de marche sont perdus. Le cycle reprendra là où il était quand les ordres de marche seront à nouveau présents.

  • Page 48: Langue

    LANGUE Le dialogue Utilisateur SFX+ peut se faire en plusieurs langues. Si la barre de défilement positionnée sur langue, la touche est appuyée, le sous menu ci- après apparaît : Remarque : Protégé par code ! apparaît si la protection est activée. Régler la langue voulue avec les touches et appuyer sur la touche pour mémoriser la...

  • Page 49: Nb Tirs Simultanés

    NB TIRS SIMULTANES En décolmatage ONLINE, il peut être intéressant de décolmater plusieurs "rampes" simultanément (1 à 16). Pour ajuster le nombre de tirs simultanés, utiliser les touches (dans un mode de protection non actif). Pour quitter et valider, appuyer sur la touche CYCLE TRADITIONNEL : 2 TIRS SIMULTANES : 3 TIRS SIMULTANES :...

  • Page 50: Nb Pas On Line

    NB PAS ON LINE Il peut être intéressant dans un process de décolmatage de décolmater dans un même cycle plusieurs fois la même « rampe ». En ajustant le nb de pas ON LINE, on aura la possibilité dans un même cycle d’affecter une ou plusieurs EV à...

  • Page 51: Cycle On Line

    CYCLE ON LINE Ce pas de menu permet de configurer l’ordre de décolmatage pour un cycle pour un filtre décolmatage ON LINE. Principe : on associe à un numéro d’ordre d’impulsion, une EV. Dans un cycle, le décolmatage commence à l’impulsion de numéro d’ordre 1 et se termine à l’impulsion de numéro d’ordre = au nombre total d’EV de décolmatage (ou = au paramètre nb pas ON LINE, en standard le NB de pas ON LINE = nb total d’EV de décolmatage).
  • Page 52 Suivant la configuration du filtre, la zone d’affichage ne permet que de visualiser une partie de la configuration du cycle, déplacer horizontalement le tableau avec les touches Pour quitter le sous menu réglage config. ON LINE, venir sur QUIT avec la barre de défilement et appuyer sur la touche Note : si fonctionnement avec des tirs simultanés, l'affichage est : - Si 2 tirs simultanés :...

  • Page 53: Nb Pas Offline-Voies

    NB PAS OFFLINE–VOIES Il peut être intéressant dans un process de décolmatage OFFLINE de décolmater plusieurs fois la même rampe dans une cellule. En ajustant le NB de pas OFFLINE–VOIES, on aura la possibilité d’affecter une ou plusieurs EV de décolmatage à des numéros d’ordre d’impulsion différents. Exemple : dans un filtre de 6 cellules de 10 EV, le décolmatage dans une cellule comporte en standard 10 impulsions répartit à...

  • Page 54: Cycle Offline-Voies

    CYCLE OFFLINE-VOIES Ce pas de menu permet de configurer l’ordre de décolmatage dans une cellule. Il sera identique pour toutes les cellules du filtre. Principe : on associe à un numéro d’ordre d’impulsion une EV de décolmatage. Le décolmatage d’une cellule commence à l’impulsion de numéro d’ordre 1 et se termine à l’impulsion de numéro d’ordre = au nb d’EV de décolmatage dans la cellule (ou = au paramètre NB PAS OFFLINE-VOIES, en standard NB PAS OFFLINE-VOIES = NB d’EV de décolmatage dans 1 cellule)

  • Page 55: Nb Pas Offline-Cell

    NB PAS OFFLINE-CELL Il peut être intéressant dans un process de décolmatage OFFLINE de décolmater plusieurs fois la même cellule dans un cycle. En ajustant le NB PAS OFFLINE-CELL, on aura la possibilité d’affecter une ou plusieurs cellules à des numéros d’ordre de décolmatage cellule différents. Exemple : dans un filtre de 6 cellules d’une EV, le cycle de décolmatage complet comporte en standard le décolmatage de 6 cellules répartit au choix.

  • Page 56: Cycle Offline-Cell

    CYCLE OFFLINE-CELL Ce pas de menu permet de configurer l’ordre de décolmatage des cellules dans un cycle. Principe : on associe à un numéro de cycle cellule une cellule à décolmater. Un cycle de décolmatage commence au numéro de cycle cellule 1 et se termine au numéro de cycle cellule = au nb de cellule du filtre (ou = au NB PAS OFFLINE-CELL en standard le NB PAS OFFLINE-CELL = nb de cellule du filtre).

  • Page 57: Date / Heure

    DATE / HEURE Le SFX+ gère la date et l’heure pour l’historique, les défauts. Pour changer la date et l’heure : - Positionner la barre de défilement sur date / heure et appuyer sur la touche , le sous menu ci-après apparaît : Remarque : Protégé...

  • Page 58: Noms Sorties

    NOMS SORTIES Un nom peut être affecté à chaque voie du SFX+. Ces noms sont alors gérés pour les visus, les contrôles défauts, l’historique, les marches manuelles, etc. Pour affecter un nom à une sortie : - Positionner la barre de défilement sur NOMS SORTIES et appuyer sur la touche , le sous menu ci-après apparaît : Barre de défilement...
  • Page 59 - Dans le sous menu, positionner la barre de défilement sur le nom à régler, appuyer sur - Entrer le nom avec les touches - Appuyer sur la touche pour mémoriser le nom, la barre de défilement apparaît de nouveau. Pour quitter ce sous menu et retourner au menu select, venir avec la barre de défilement sur QUIT avec les touches et appuyer sur la touche...

  • Page 60: Entrées Analogiques (*)

    ENTREES ANALOGIQUES Le SFX+ peut gérer jusqu’à 16 entrées analogiques de type 4-20 mA. A chaque entrée peut être associé : - 1 seuil avec réglage mini / maxi - 1 alarme basse éventuellement sortis sur 1 contact relais module - 1 alarme haute SFX+ Pour référencer la mesure :...
  • Page 61 Format disponible : X•X X•XX X•XXX XX•X XX•XX XXX•X XXXX Champs NOM, TYPE et UNIT → 8 caractères ASCII possibles. Champs 4 mA – 20 mA MAXI MINI ALARM.H ALARM B → dépendant du format choisi, chiffre de 0 à 9 par digit. Lors du réglage des temporisations prises en compte seuil/Alarmes, la fourchette d'ajustement possible apparaît en lieu et place de ENTREES ANALOGIQUES.

  • Page 62: Modbus

    MODBUS Le SFX+ gère une liaison MODBUS en tant qu'esclave (mode RTU – 8 bits figé). Le numéro d'esclave, la vitesse, le nombre de bits de stop et la parité sont réglables. Choisir le paramètre à régler avec les touches haute et basse du navigateur. Une flèche clignotante apparaît à...

  • Page 63: Id : Numero Reseau Pc

    ID : NUMERO RESEAU PC Ce numéro permet d'identifier le SFX+ lors d'une connexion avec le logiciel PC. Il peut prendre la valeur 1 à 32. Dans le cas d'une connexion de SFX+ en réseau, ceux-ci devront avoir un numéro ID différents (jusqu'à...

  • Page 64: Le Menu Visu

    MENU VISU PRESENTATION Le menu visu permet de visualiser l'état du cycle de décolmatage, différents paramètres et informations. Le menu visu est en affichage prioritaire, en visu cycle ou en visu entrées analogiques s’il y a inaction plus de 30 secondes sur les touches de la face avant. Pour activer le menu visu, appuyer sur la touche VISU, le menu ci-après apparaît.

  • Page 65: Cycle

    CYCLE La visu cycle permet de visualiser l'état du cycle de décolmatage, les entrées / sorties de base. Si, la barre de défilement positionnée sur cycle, la touche ↵ ↵ ↵ ↵ est appuyée, le sous menu ci- après apparaît. FI 72.0071.1010 Page 65 sur 101...

  • Page 66: Entrées Analogiques

    ENTREES ANALOGIQUES Permet de visualiser l'état des entrées analogiques. Si la barre de défilement positionnée sur entrées analogiques, la touche ↵ ↵ ↵ ↵ est appuyée, le sous-menu ci-après apparaît : Ce sous-menu est également accessible en appuyant sur la touche ↵ ↵ ↵ ↵ en position visu cycle (affichage par défaut).

  • Page 67: Défauts

    DEFAUTS Le SFX+ de base gère les défauts électriques EV de décolmatage. Electrovannes coupées Electrovannes passantes en permanence Suivant les configurations de SFX+, d'autres défauts peuvent être gérés. Voir chapitre contrôle défauts pour la capacité de stockage, les différents messages, etc… Pour visualiser les défauts : Si, la barre de défilement positionnée sur défaut, la touche ↵...
  • Page 68 PRINCIPE DE REPERAGE MODULE / SORTIE NATURE DES DEFAUTS Défaut Sortie / Electrovanne coupée ⇒ Nature du défaut = ELECTRIQUE Défaut sortie en court circuit Soit électrovanne alimentée en permanence. ⇒ Nature du défaut = ELECTRIQUE COURT CIRCUIT FI 72.0071.1010 Page 68 sur 101...

  • Page 69: Compteurs

    COMPTEURS Le SFX+ gère différents compteurs. Pour visualiser les compteurs : Si, la barre de défilement positionnée sur compteur, la touche ↵ ↵ ↵ ↵ est appuyée, le sous-menu ci- après apparaît. Les compteurs sont disposés sur 2 pages : passage d'une page à l'autre avec les touches Les compteurs nb cycles et nb impulsions peuvent être remis à...

  • Page 70: Historique

    HISTORIQUE Le SFX+ gère un historique comprenant plusieurs ensembles. Ceux-ci sont datés et stockés. Capacité de mémorisation : les 4096 derniers messages - Évènements gérés : En Standard Suivant config. SFX+ - la mise sous tension - Début préchauffage - la mise hors tension - Fin préchauffage - la R.A.Z.
  • Page 71 - Évènements temps de décolmatage par jour : Il s'agit d'un compteur, exprimé en minutes, qui s'incrémente si le SFX+ est en décolmatage et pas "arrêté sur image". Il est remis à 0 chaque jour à minuit. L'événement dans l'historique est écrit à la fin de la journée (23h59'59).

  • Page 72: Le Menu Manu

    LE MENU MANU PRESENTATION Le SFX+ gère 4 modes de fonctionnement manuel. Pour activer le menu manu, appuyer sur la touche MANU, le menu ci-après apparaît : MARCHE FORCEE La marche forcée permet d'exécuter des cycles de décolmatage indépendamment des ordres de marche.

  • Page 73: Pendant X Cycles

    PENDANT X CYCLES Le mode de fonctionnement manuel permet d'exécuter X cycles indépendamment des ordres de marche. Les X cycles terminés, le SFX+ reprend les conditions de fonctionnement normales. Si, la barre de défilement positionnée sur Pendant X cycles, la touche ↵ ↵ ↵ ↵ est appuyée, le sous menu ci-après apparaît : - Ajuster le nombre de cycles à...
  • Page 74 Si toutefois il faut arrêter les cycles de décolmatage manuels avant que le compteur X cycles ne soit à 000, alors il suffit d'appuyer sur la touche manu. Dès lors : Le SFX+ termine le cycle en cours si mode "arrêt fin de cycle" et reprend un fonctionnement normal La led manu en face avant s'éteint L'afficheur affiche pendant 2 à...

  • Page 75: Pas À Pas

    PAS A PAS Le mode de fonctionnement manuel permet de forcer les unes après les autres les EV de décolmatage dans l'ordre du cycle. Chaque impulsion à l’EV suivante est libérée après action sur la touche Si, la barre de défilement positionnée sur Pas à pas, la touche ↵ ↵ ↵ ↵ est appuyée, alors : Le SFX+ pilote l'EV de décolmatage qui devait être la suivante, puis attend la touche pour piloter la suivante (indépendamment des ordres de marche)

  • Page 76: Forçage Sortie

    FORÇAGE SORTIE Le mode de fonctionnement manuel permet de forcer une sortie définie par son numéro (indépendamment des autres démarches). Si, la barre de défilement positionnée sur Forçage sortie, la touche ↵ ↵ ↵ ↵ est appuyée, le sous menu ci-après apparaît : - La barre de défilement positionnée sur Numéro, appuyer sur la touche ↵...

  • Page 77: Position Cycle

    POSITION CYCLE La position "POSITION CYCLE" du menu MANU permet de positionner le cycle de décolmatage à un numéro de tir du cycle ONLINE (uniquement disponible si fonctionnement ONLINE). Si, la barre de défilement positionnée sur "POSITION CYCLE", la touche ↵ ↵ ↵ ↵ est appuyée, l'écran ci-après apparaît : - Entrer le numéro du tir du cycle ONLINE avec les touches - Appuyer sur la touche ↵...

  • Page 78: Fonctionnement

    VII - - - - FONCTIONNEMENT FONCTIONNEMENT FONCTIONNEMENT FONCTIONNEMENT GENERALITES Suivant la conception du filtre et le process, le SFX+ peut gérer plusieurs cycles de fonctionnement : Cycle décolmatage ON LINE Cycle décolmatage OFF LINE Cycle by pass Cycle préchauffage Cycle precoating Cycle de mise en service Cycle d'ouverture cellule...

  • Page 79: On Line

    ON LINE - La condition ON LINE = 1 si l'entrée ON LINE n'est pas gérée. - Pour les conditions de marche manuelle, voir le menu MANU. FI 72.0071.1010 Page 79 sur 101...

  • Page 80: Off Line

    OFF LINE - La condition OFF LINE = 1 si l'entrée OFF LINE n'est pas gérée. - Pour les conditions de marche manuelle, voir le menu MANU. FI 72.0071.1010 Page 80 sur 101...
  • Page 81 FI 72.0071.1010 Page 81 sur 101...

  • Page 82: By Pass

    BY PASS Le cycle by pass est prioritaire sur tous les cycles. Le cycle by pass n'est pas asservi à un fonctionnement RUN/STOP. A l'étape 3 : Les cellules en maintenance restent fermées. FI 72.0071.1010 Page 82 sur 101...

  • Page 83: Prechauffage

    PRECHAUFFAGE Le cycle Préchauffage est prioritaire sur le cycle mise en service. Le cycle Préchauffage ne tient pas compte de la séquence client pour l'ordre de préchauffage des cellules. FI 72.0071.1010 Page 83 sur 101...

  • Page 84: Precoating

    PRECOATING But : Ouverture de toutes les cellules Stoppe le décolmatage "Precoater" les manches. FI 72.0071.1010 Page 84 sur 101...

  • Page 85: Mise En Service

    MISE EN SERVICE But : Préparer le filtre → ouvrir toutes les cellules Autorise le gonflage bonbonne. La mise en service demande le gonflage des bonbonnes par ouverture des vannes bonbonnes. La mise en service est effective après gonflage de toutes les bonbonnes (pression de service atteinte) ou après un timeout T8.

  • Page 86: Les Controles Defauts

    VI VI VI VIII II II II - - - - LES CONTROLES DEFAUTS LES CONTROLES DEFAUTS LES CONTROLES DEFAUTS LES CONTROLES DEFAUTS GENERALITES Le SFX+ peut gérer les contrôles défauts suivants : Défaut électrique EV de décolmatage coupée Défaut électrique EV de décolmatage passant en permanence (1 par module) Défaut ouverture cellule Défaut fermeture cellule Défaut by pass...

  • Page 87: Controles Defauts Electriques

    CONTROLE DEFAUTS ELECTRIQUES 2 types de contrôles défauts électriques sont gérés par le SFX+. - Le défaut électrique électrovanne de décolmatage coupée. Dans ce cas, lors d'une impulsion sur une électrovanne, le SFX+ contrôle qu'un courant passe effectivement dans le circuit sortie – EV. Si ce n'est pas le cas, le SFX+ génère un défaut de type électrovanne de décolmatage coupée.

  • Page 88: Controle Defauts Ouverture / Fermeture Cellule

    CONTROLE DEFAUTS OUVERTURE / FERMETURE CELLULE Le SFX+ peut gérer les défauts ouvertures ou fermetures des cellules d'un filtre. Il reçoit les informations positions cellules via ses entrées par des capteurs fin de course. La position des cellules est déterminée par le SFX+. Aussi lors d'une commande d'ouverture ou de fermeture cellule, celle-ci a le temps T10 pour se positionner et actionner les capteurs voulus.

  • Page 89: Defaut By Pass

    DEFAUT BY PASS Le SFX+ gère la position du by pass via ses fins de course ouverture et fermeture. Lors d'un mouvement commandé du by pass par le SFX+, celui-ci a le temps T 10 pour se positionner mécaniquement et actionner le fin de course voulu. Si, ce temps écoulé, le by pass n'est pas positionné...
  • Page 90 DEFAUT PRESSION BONBONNE Les bonbonnes d'air comprimé associées aux cellules constituant le filtre sont équipées chacune d'un pressostat et d'une électrovanne d'isolement sur l'arrivée d'air comprimé. Un seuil mini pression est vérifié en permanence par le SFX+. Si la pression d'air comprimé passe en-dessous de ce seuil, le SFX+ génère un défaut mini pression, isole la bonbonne en agissant sur l'EV d'isolement.

  • Page 91: Defaut Pressostatique Ev De Decolmatage Non Ouverte

    DEFAUT PRESSOSTATIQUE EV DE DECOLMATAGE NON OUVERTE Les bonbonnes d'air comprimé associées aux cellules constituant le filtre sont chacune équipées d'un pressostat. Celui-ci est capable de constater une chute de pression dans celles-ci alors qu'une impulsion sur une de ses EV de décolmatage est donnée. A chaque impulsion sur une EV de décolmatage doit correspondre une chute de pression dans la bonbonne concernée.

  • Page 92: Defaut Regonflage

    DEFAUT REGONFLAGE Les bonbonnes d'air comprimé constituant le filtre sont chacune équipées d'un pressostat et d'une électrovanne d'isolement sur l'arrivée d'air comprimé. Le pressostat mesure un seuil de pression ajusté pour un décolmatage optimisé. Ce seuil doit être atteint pour commander les impulsions sur les électrovannes de décolmatage.

  • Page 93: Defaut Alarme Haute Et Basse (Entrees Analogiques) (*)

    DEFAUTS ALARME HAUTE ET BASSE (ENTREES ANALOGIQUES) Si des entrées analogiques sont présentes dans la configuration du SFX+, le dépassement des seuils des alarmes haute et basse génère des défauts (voir menu Select → entrées analogiques pour le réglage des seuils alarme). En mode visu, les défauts s'affichent de la façon suivante : Est associé...
  • Page 94 IX IX IX IX - - - - CONSIGNES CONSIGNES CONSIGNES CONSIGNES GENERALES GENERALES GENERALES GENERALES A A A A L'ATTENTION L'ATTENTION L'ATTENTION DE L'ATTENTION DE L'UTILISATEUR L'UTILISATEUR L'UTILISATEUR L'UTILISATEUR - L'installation électrique en amont de l'équipement SFX+ doit être conforme aux prescriptions de la catégorie de surtension 2.

  • Page 95: Annexe Table D'echanges Modbus

    ANNEXE TABLE D’ECHANGES MODBUS SFX+ Cette table est disponible pour les fonctions : lecture n registres (fonction 03h) écriture 1 registre (fonction 06h) écriture n registre (fonction 10h) remarques : la lecture à un emplacement non indiqué retourne une valeur indéterminée. Si une demande d’écriture (fonction 06h ou 10h) est faite sur un registre non autorisé...
  • Page 96 50 (49) 32 (31) Défauts électriques sur sorties 273 à 288 (LSB :sortie 273, MSB :sortie 288) 51 (50) 33 (32) Défauts électriques sur sorties 289 à 304 (LSB :sortie 289, MSB :sortie 304) 52 (51) 34 (33) Défauts électriques sur sorties 305 à 320 (LSB :sortie 305, MSB :sortie 320) 53 (52) 35 (34) Défauts électriques sur sorties 321 à...
  • Page 97 =23: purge en cours Etats des sorties (les 256 premières – hors impulsions EV). Un bit par sortie. Bit=1 si la sortie est activée : 99 (98) 63 (62) sorties 1 à 16 (LSB :sortie 1, MSB :sortie 16) 100 (99) 64 (63) sorties 17 à...
  • Page 98 169 (168) A9 (A8) Défauts pas de consommation pression sur EV 385 à 400 (LSB : EV 385, MSB : EV 400) 170 (169) AA (A9) Défauts pas de consommation pression sur EV 401 à 416 (LSB : EV 401, MSB : EV 416) 171 (170) AB (AA) Défauts pas de consommation pression sur EV 417 à...
  • Page 99 203 (202) CB (CA) entrées 241 à 256 (LSB : entrée 241, MSB : entrée 256) Défauts mini bonbonnes. Un bit par bonbonne. Bit=1 si défaut 204 (203) CC (CB) Défauts mini bonbonnes n°1 à 16 (LSB :bonbonne n°1, MSB : bonbonne n°16) 205 (204) CD (CC) Défauts mini bonbonnes n°17 à...
  • Page 100 277 (276) 115 (114) N° cellule du pas numéro 21 278 (277) 116 (115) N° cellule du pas numéro 22 279 (278) 117 (116) N° cellule du pas numéro 23 280 (279) 118 (117) N° cellule du pas numéro 24 281 (280) 119 (118) N°...
  • Page 101 352 (351) 160 (15F) N° voie du pas numéro 64 Séquence ONLINE (512 pas maxi). Pour Chaque pas, n°cellule et n°de voie de la cellule. La partie haute du mot contient le n°cellule et la partie basse du mot contient le numéro de voie de la cellule. Valeurs acceptées pour les cellules : de 1 à...
