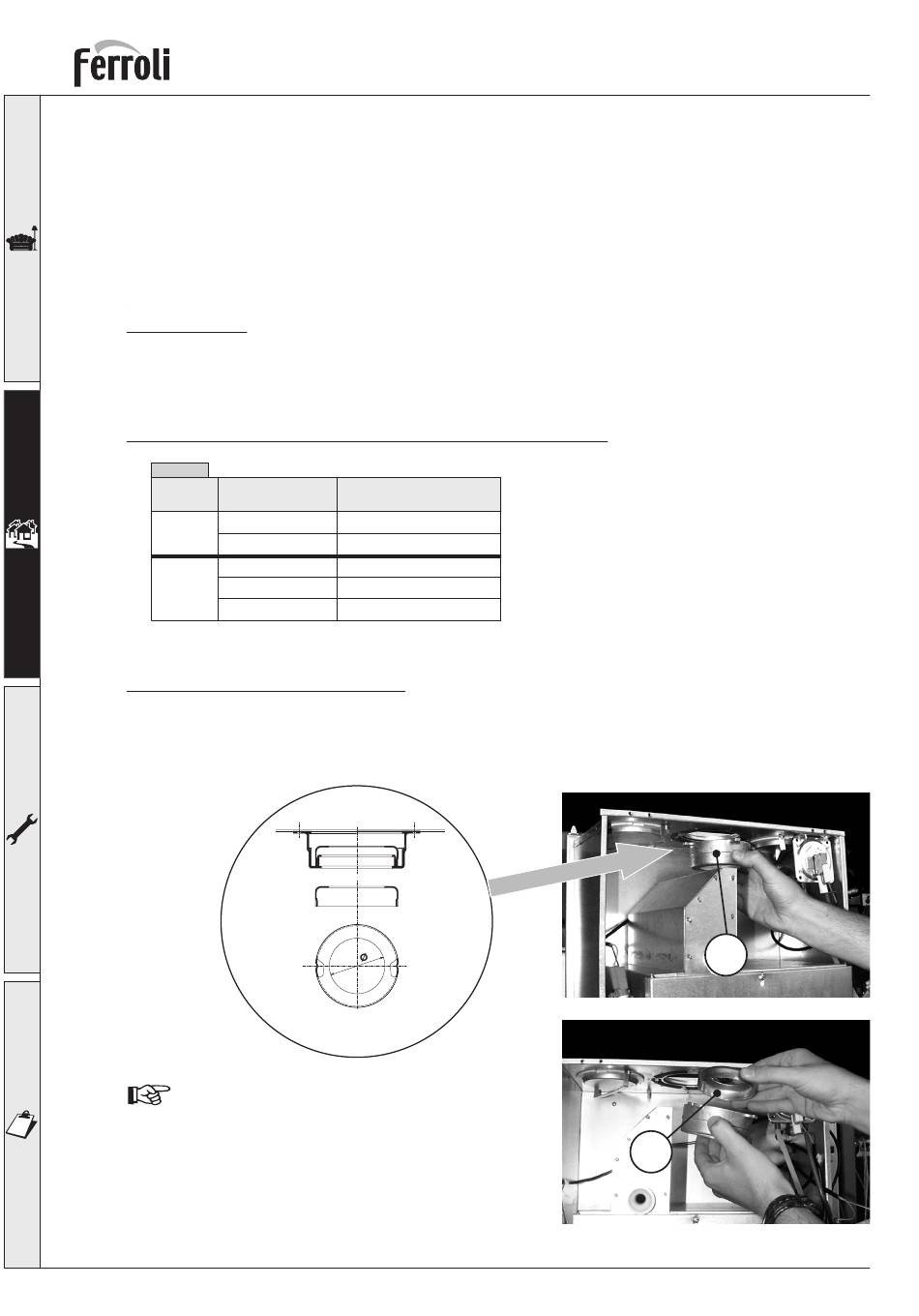

2.6 Conduits des fumées
L'appareil est du type "C" à chambre étanche et tirage forcé, l'arrivée d'air et la sortie de fumées doivent
être raccordés à un des systèmes d'évacuation/aspiration indiqués ci-dessous. A l'aide des tables et
des méthodes de calcul, contrôler avant l'installation que les conduits de fumées ne dépassent pas les
longueurs maximums autorisées. Respecter les normes en vigueur et les règlements locaux.
Diaphragmes
Pour le fonctionnement de la chaudière, monter les diaphragmes fournis avec l'appareil selon les indi-
cations de la table ci-dessous.
Choix du diaphragme en utilisant des tubes coaxiaux
Table 5a
Type
Longueur jusqu'à :
Coaxial
60/100
Coaxial
80/125
Ne pas tenir compte du coude de sortie chaudière.
Remplacement du diaphragme
• Pour insérer ou changer le diaphragme démonter le groupe ventilateur, retirer le raccord de fumées
1 (comme indiqué fi g12a) et saisir le diaphragme voulu 2 (comme indiqué fi g12b).
• Vous pouvez également saisir le diaphragme par le dessus de la chaudière lorsque le coude de sortie
n'est pas installé.
Le diamètre Ø du trou
est estampillé sur le dia-
phragme
Sur les chaudières il est monté de série le
diaphragme Ø45.
Avant d'insérer un tuyau d'evacuation des fumées,
vérifi er que le bon diaphragme est installé (quand
celui-ci est à utiliser) et qu'il soit correctement
positionné.
20
Diaphragme à utiliser
1 mètre
50 mm
3 mètres
Pas de diaphragmes
3 mètres
45 mm
4 mètres
50 mm
5 mètres
Pas de diaphragme
fi g. 11
New Elite F 24 E
1
fi g. 12a
2
fi g. 12b
