CONNECTION

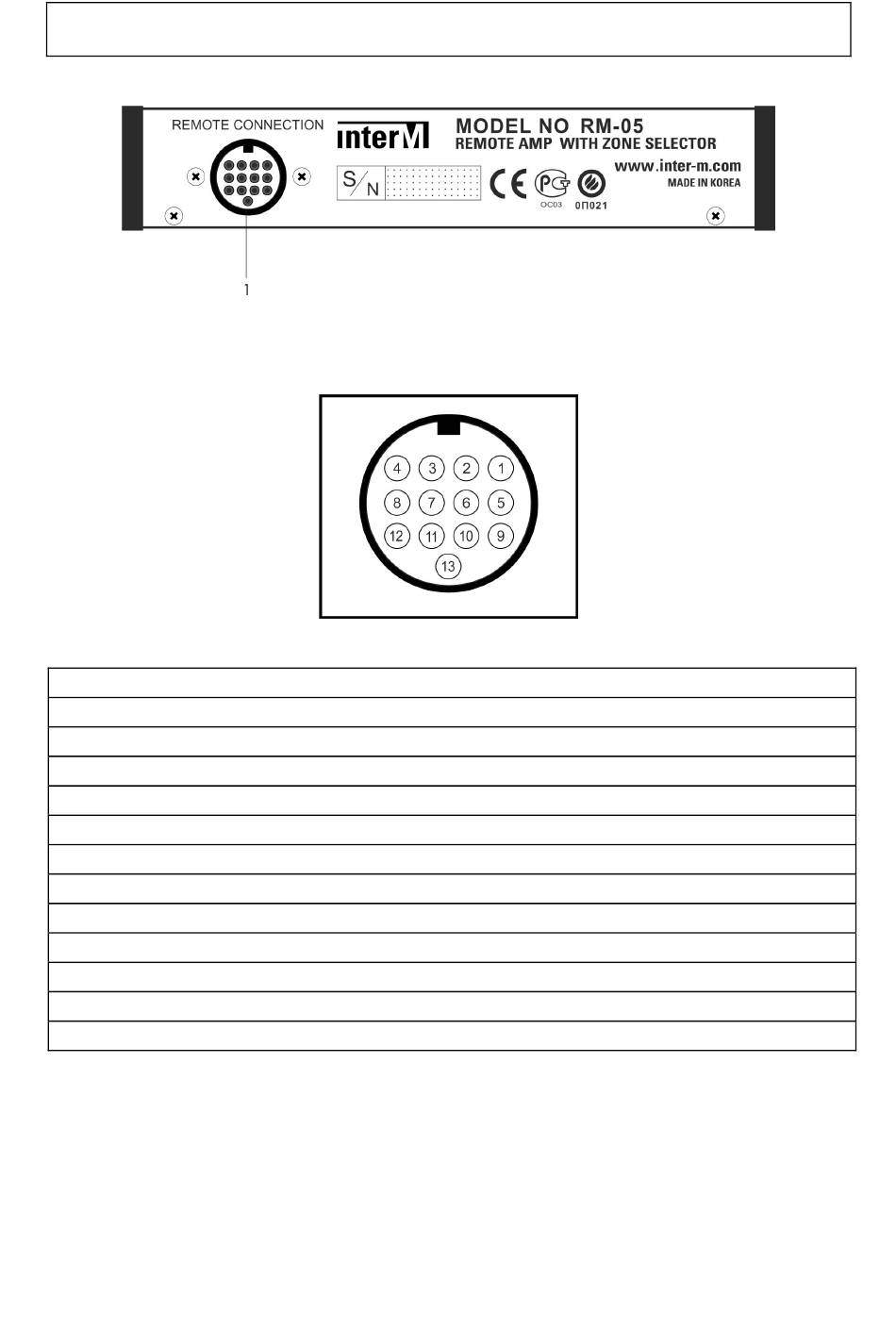

1. Ce connecteur doit exclusivement être raccordé à un PAM 240 ou PAM 360.
Broche 1 : Signal d'entrée prioritaire +
Broche 2 : Signal d'entrée prioritaire -
Broche 3 : Masse Signal
Broche 4 : Télécommande 1 ( HP 1 )
Broche 5 : Télécommande 2 (HP 2 )
Broche 6 : Télécommande 3 (HP 3 )
Broche 7 : Télécommande 4 (HP 4 )
Broche 8 : Télécommande 5 (HP 5 )
Broche 9 : Masse Télécommande
Broche 10 : + 24 V
Broche 11 : Masse
Broche 12 : Télécommande carillon
Broche 13 : Masse télécommande carillon
