• Posto interno
• Handset
• Poste interne
• Hausstation
Alla pressione i tasti si illuminano ed emettono un
"beep" (disattivabile da procedura).

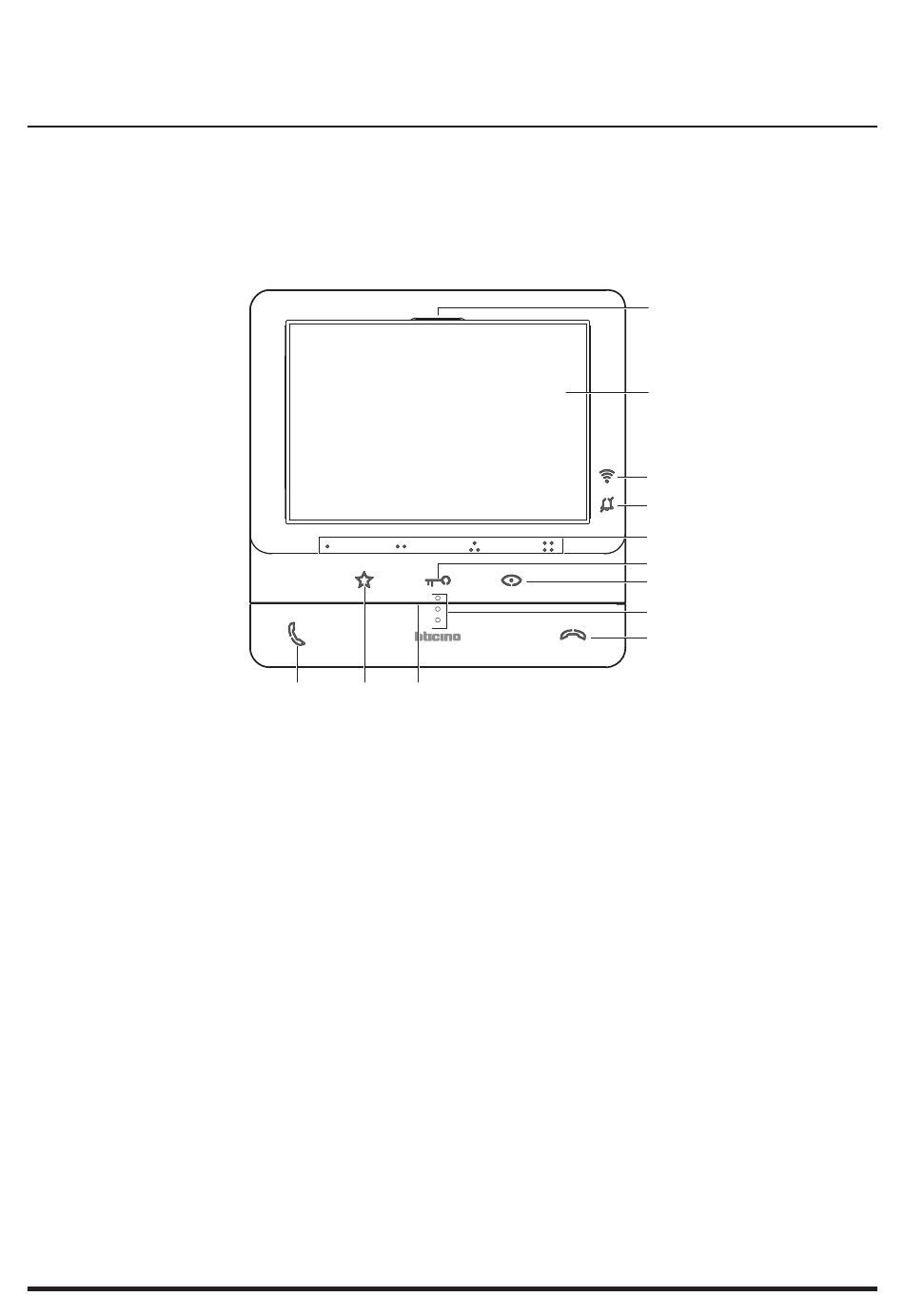

1. Altoparlante
2. Display 5" (16:9)
3. LED indicazione segnale WI-FI
LED rosso lampeggiante: WI-FI attivo ma non
connesso ad una rete
LED spento: WI-FI disabilitato o correttamente
funzionante
LED rosso fisso: il Classe100 X16E sta scambiando
dati con l'App Door Entry CLASSE100X
(autoaccensione)
4. LED segnalazione esclusione suoneria
LED rosso lampeggiante: suoneria esclusa
5. Tasti a sfioramento programmabili *
6. Tasto a sfioramento apertura serratura *
LED bianco lampeggiante: funzione "studio
professionale" attiva
7. Tasto a sfioramento per attivazione posto estero /
ciclamento
8. Guide tattili per non vedenti
9. Tasto disattivazione comunicazione
LED rosso lampeggiante: chiamata in corso
10. Microfono
11. Tasto a sfioramento luci scale
12. Tasto attivazione comunicazione
LED verde lampeggiante: chiamata in arrivo
* Se alla pressione, i LED lampeggiano bianco, è attiva
la funzione "serratura sicura" ed il tasto è disattivato.
12 11 10
• Unidad interior
• Intern punt
• Unidade interna
When pressed, the keys light up and emit a "beep"
(that can be deactivated by procedure).
1. Loudspeaker
2. 5" (16:9) display
Wi-Fi signal notification LED
Red LED flashing: WI-FI on but not connected to
the network
LED off: WI-FI disabled or working correctly
Red LED on steady: Classe100 X16E is exchanging
data with the Door Entry CLASSE100X App
(automatic switch on)
3. Bell exclusion notification LED
Red LED flashing: bell excluded
4. Programmable touch keys *
5. Door lock release touch key *
White LED flashing: active Professional Studio
(Office) function
6. Entrance panel / scrolling activation touch key
7. Tactile guides for the blinds
8. Communication disabling key
Red LED flashing: call in progre
9. Microphone
10. Staircase light touch key
11. Communication enabling key
Green LED flashing: incoming call
* If the LEDs flash white when pressed, the "safe
door lock" function is active and the key is
deactivated.
Video - Kit
1
2
3
4
5*
6*
7
8
9
11
