KIT JAZZ PORTIER VIDÉO GB2 - CHALET
INSTALLATION DE LA PLAQUE DE RUE

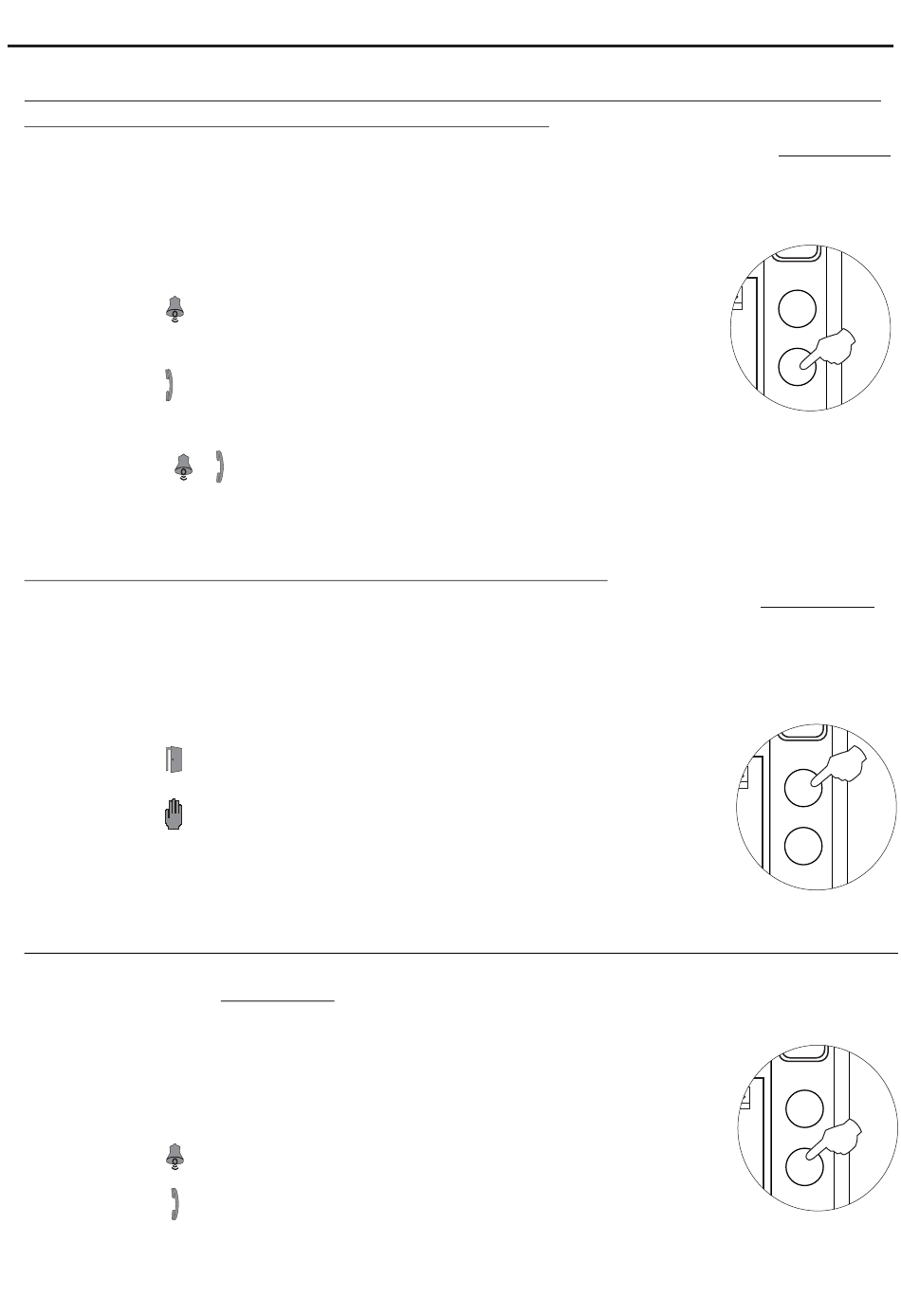

Réglage du mode de fonctionnement de la tonalité d'appel :
Si vous souhaitez configurer la tonalité d'appel de la plaque de rue, suivez les instructions suivantes : Voir la page 7.
- Dans le micro-interrupteur de configuration, placez le Dip 1 et le Dip 2 sur OFF, et le Dip 3 sur ON.
- L'éclairage du porte-carte clignotera lentement.
- Pressez successivement le poussoir d'appel P1 pour pouvoir sélectionner chacune des options disponibles en
mode carrousel :
Si vous pressez une fois : onfigurer la plaque avec une seule tonalité d'appel
La LED s'allume et reste allumée, et la plaque de rue émet une tonalité longue.
Si vous pressez
pendant le processus d'appel.
La LED s'allume et reste allumée, et la plaque de rue émet deux tonalités
Si vous pressez
(établi d'usine).
Les LED
- Une fois après avoir sélectionné l'option souhaitée, relâchez le poussoir P1. Par la suite, placez le Dip 3 sur
OFF ; une fois cela fait, la plaque quittera le mode de configuration et enregistrera l'option sélectionnée.
Remarque : n'oubliez pas de configurer l'adresse de la plaque de rue.
Réglage du mode de plaque de rue avec ou sans visière installée :
Pour configurer la plaque de rue avec ou sans visière installée, suivez les instructions suivantes : Voir la page 7.
- Dans le micro-interrupteur de configuration, placez le Dip 1 et le Dip 2 sur OFF, et le Dip 3 sur ON.
- L'éclairage du porte-carte clignotera lentement.
- Pressez successivement le poussoir d'appel P2 pour pouvoir sélectionner chacune des options disponibles en
mode carrousel :
Si vous pressez une fois : Configurer la plaque de rue avec visière installée (établi d'usine).
La LED s'allume et reste allumée, et la plaque de rue émet une tonalité longue.
Si vous pressez
La LED s'allume et reste allumée, et la plaque de rue émet deux tonalités
- Une fois après avoir sélectionné l'option souhaitée, relâchez le poussoir P2. Par la suite,
placez le Dip 3 sur OFF ; une fois cela fait, la plaque quittera le mode de configuration et
enregistrera l'optionsélectionnée.
Remarque : n'oubliez pas de configurer l'adresse de la plaque de rue.
Réglage du mode de contact pour CV- et CV+ (gâche électrique) et C1 et NA1 (dispositif auxiliaire) :
Pour modifier le mode de contact de commande de la gâche électrique et du dispositif auxiliaire, suivez les
instructions suivantes : Voir la page 7.
- Dans le micro-interrupteur de configuration, placez le Dip 1 sur ON, le Dip 2 sur OFF et le Dip 3 sur ON.
- L'éclairage du porte-carte clignotera lentement.
- Pressez successivement le poussoir d'appel P1 pour pouvoir sélectionner chacune des options
disponibles en mode carrousel :
Si vous pressez une fois : Configurer la plaque de rue avec le mode de contact NA
(établi d'usine).
La LED s'allume et reste allumée, et la plaque de rue émet une tonalité longue
Si vous pressez sur une 2ème
La LED s'allume et reste allumée, et la plaque de rue émet deux tonalités
- Par la suite, sélectionnez l'option souhaitez et placez le Dip 3 sur OFF ; une fois cela fait, la plaque quittera le
mode de configuration et enregistrera l'option sélectionnée.
Remarque : n'oubliez pas de configurer l'adresse de la plaque de rue.
Important : le type de contact sélectionné sera identique pour la gâche électrique et le dispositif auxiliaire.
c
sur une 2ème fois c : onfigurer la plaque pour écouter les tonalités
sur une 3ème fois : Configurer la plaque de rue sans aucune tonalité d'appel
et s'allument et restent allumées, et la plaque de rue émet trois tonalités courtes.
sur une 2ème fois : Configurer la plaque de rue sans visière installée.
fois : Configurer la plaque de rue avec le mode de contact NC.
.
courtes .
courtes .
.
courtes .
9
P1
P2
P1
