Supports et guides de structure
Plusieurs méthodes peuvent être utilisées pour supporter, guider et ancrer une cheminée. Des supports et des guides utilisés avec des dispositifs de
dilatation thermique préviennent les contraintes de flexion sur les coudes et les joints de cheminée. Consultez la section Dilatation thermique pour
obtenir les détails.

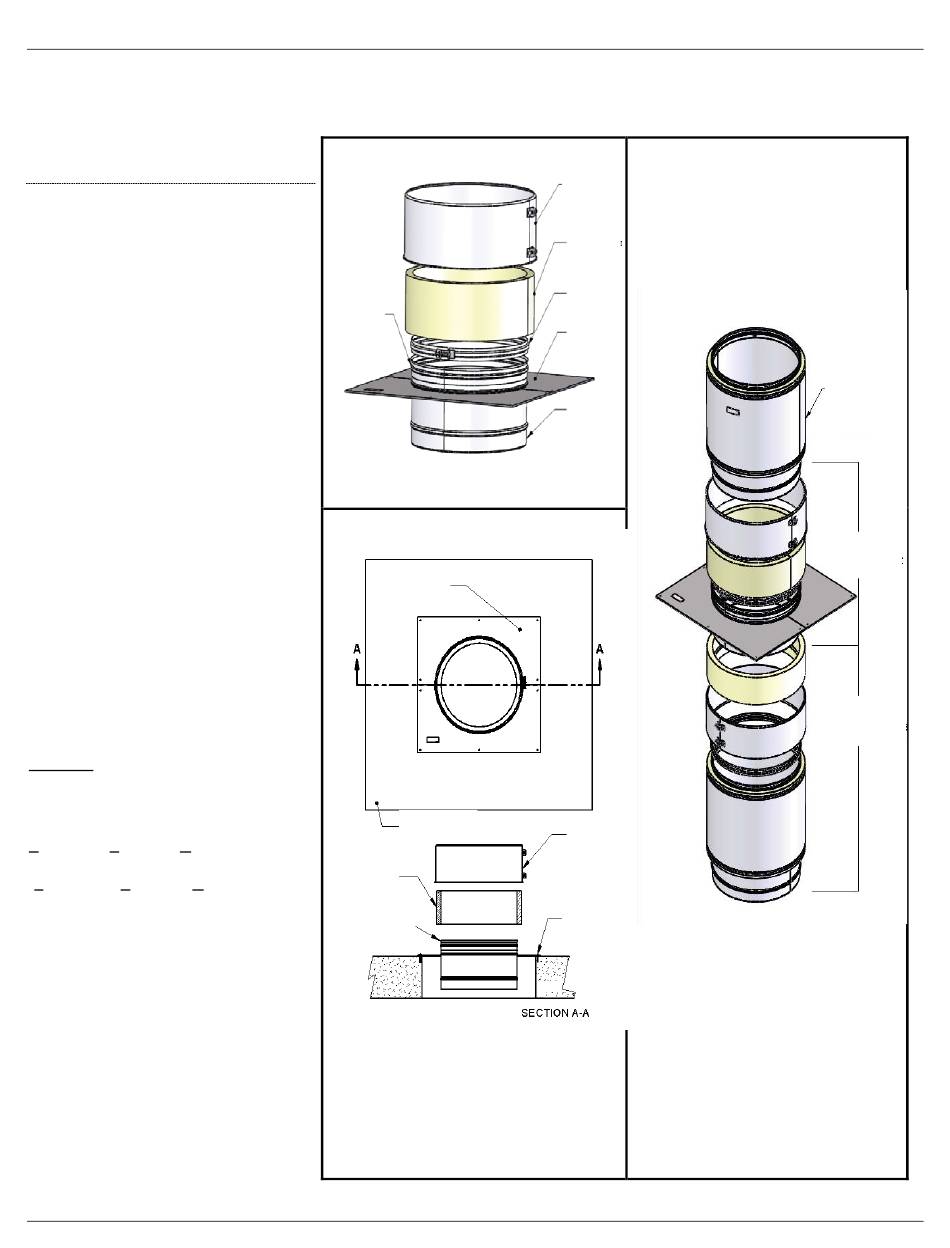

Support de base
Le support de base est le plus commun des
supports. Il peut être utilisé à tous les niveaux
comme support vertical ou horizontal. Lorsqu'il
est utilisé pour soutenir une course verticale, il
est fixé au plancher avec des ancrages (fourni
par d'autres, ancrages ou boulons min. de Ø
5/16"). Il peut également soutenir une course
horizontale ancré sur un mur ou déposé sur un
renfort de structure rigide non combustible
(fourni par d'autres, consultez la section
Spécifications des renforts de structure
rigides).
Le support de base est constitué d'une section
intérieure de cheminée de 9" (longueur
installée de 7") soudée à une plaque d'acier.
Cette section de cheminée est munie d'une
extrémité femelle et d'une extrémité mâle,
comme une longueur normale. Elle peut être
raccordée à toute autre section de cheminée
avec les colliers de serrage et le scellant
appropriés.
(consultez
Raccordement du joint de cheminée)
Fourni avec un collier de serrage intérieur et un
collier de finition extérieur spécial (côté femelle
supérieur) et une bande d'isolant. (le cas
échéant)
Installation :
1. La plaque est fixée au plancher, au mur ou à
la structure avec les ancrages appropriés.
(Consultez le Tableau 6 pour connaître la
Hauteur de Cheminée Maximale [HCM] par
support et le Tableau 7 pour connaître
l'Espacement Horizontal Maximal entre les
supports [EHM]).
2. Les sections de cheminée sont ensuite
fixées au support de base de la même façon
décrite à la section Raccordement du joint de
cheminée selon l'application d'évacuation.
3. Installez les bandes d'isolant (lorsque
requises) et les colliers de finition extérieurs.
Le support de base est conçu pour être fixé
aux
matériaux
NON-COMBUSTIBLES
comme une structure d'acier, de béton ou
d'autres types de matériaux de maçonnerie.
Le support de base ne doit pas toucher au
bois ou toute autre structure en matériau
combustible.
Modèle VIP+
conduit
intérieur
côté femelle
Plaque du
support de base
la
section
Plancher
bande
isolante
Conduit intérieur
collier de
finition ext.
bande
isolante
collier de
serrage int.
plaque de
base
conduit
intérieur
côté mâle
Figure 6
collier de
serrage ext.
Ancrages
(fourni par
d'autres).
Figure 8
10
Section de
cheminée
Support
de base
Section de
cheminée
Figure 7
