Chapter 4.
4.1.
Instructions de câ blage

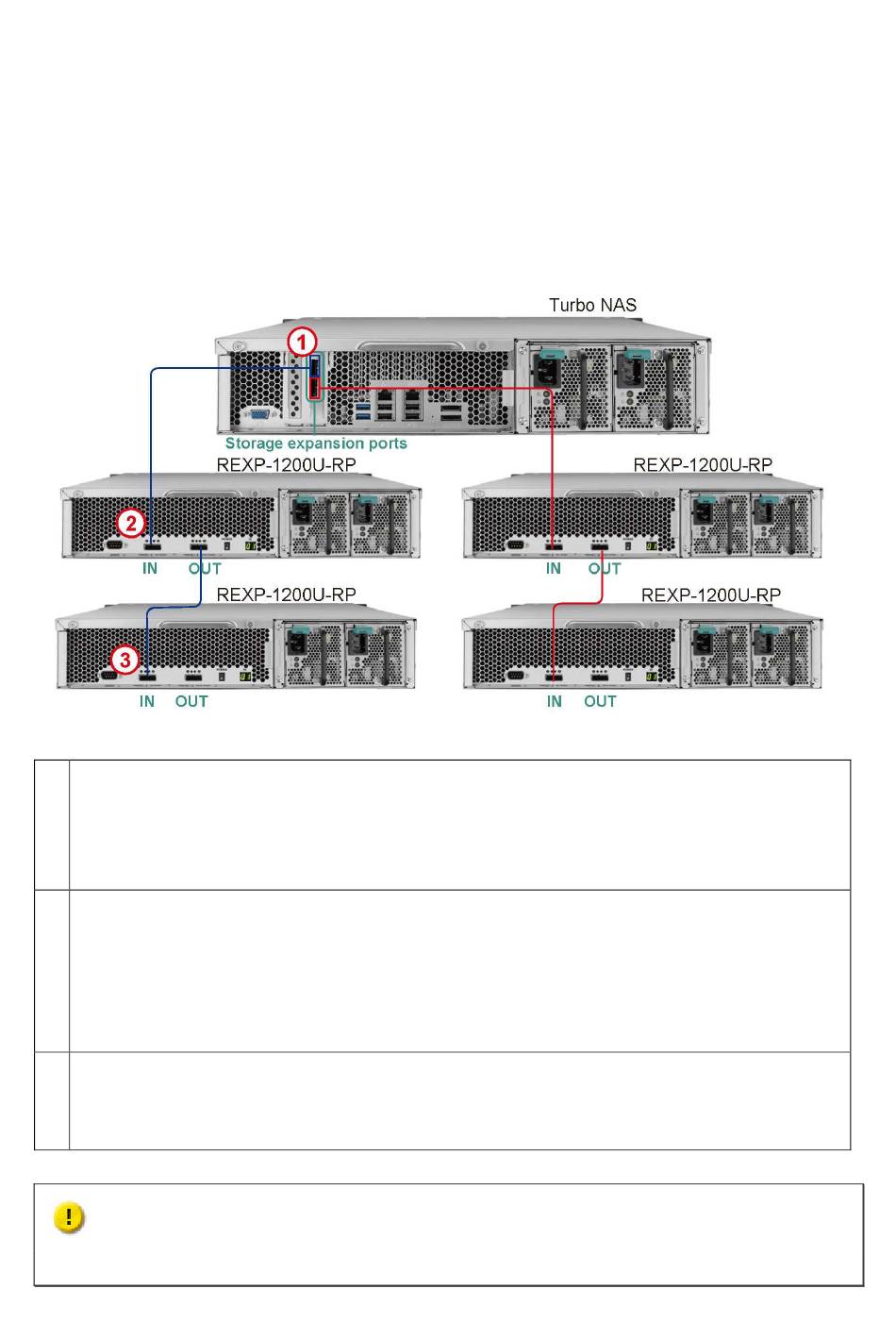

Un exemple de connexion d'un NAS de QNAP à quatre boî tiers REXP-1200U-RP est donné
ci-dessous.
1
Connecter le NAS de QNAP au REXP-1200U-RP :
Si deux (ou plus de deux) boî tiers REXP-1200U-RP sont configuré s, reliez les deux
ports d'extension de stockage du serveur NAS au deux boî tiers REXP-1200U-RP pour
améliorer les performances.
2
Connecter le NAS de QNAP au REXP-1200U-RP :
Connectez le port d'extension de stockage* du NAS de QNAP au port ENTRÉE (●●)
d'un REXP-1200U-RP en utilisant le câ ble Mini SAS externe (SFF-8088).
(*Remarque : Une carte d'extension de stockage optionnelle est requise sur le NAS de
QNAP.)
3
Connecter le REXP-1200U-RP à un autreREXP-1200U-RP :
Connectez le câble Mini SAS (SFF-8088) du port SORTIE (◆◆) du REXP-1200U-RP sur
le port ENTRÉE (●●) d'un autre REXP-1200U-RP.
Avertissement :Ne connectez pas un port SORTIE (◆◆) à un autre port
SORTIE(◆◆) ou un port ENTRÉE (●●) à un autre port ENTRÉE (●●).
Câ blage du systè me
25
