dans l'onglet Inputs ou Outputs pour visualiser les
réglages effectués dans l'onglet Dynamics pour
cette voie.
Indicateur
Indic. de
Indic. de
de niveau
niveau de
réduction
d'entrée
sortie
de gain

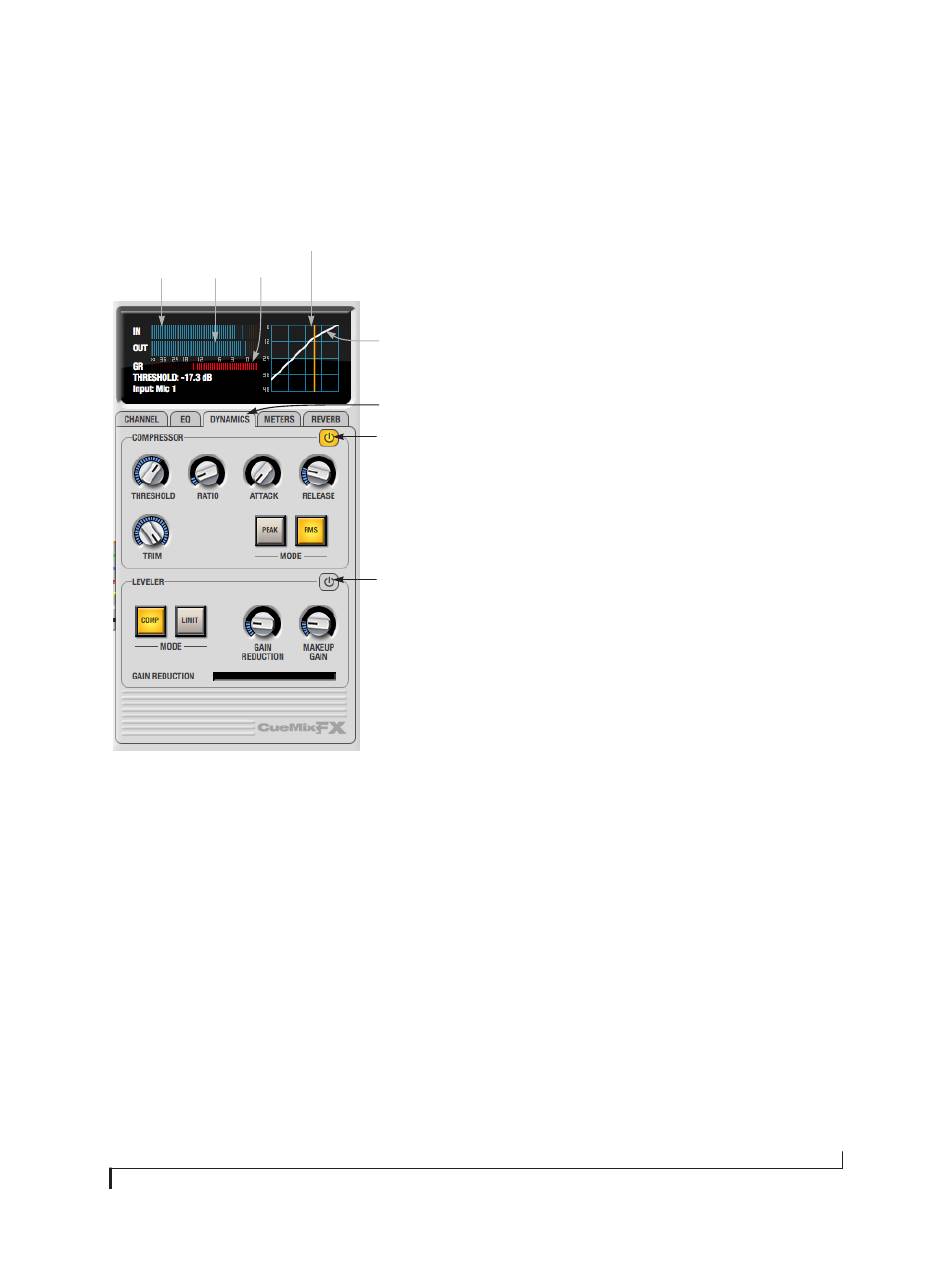

Figure 11-21 : L'onglet Dynamics.
Activation du processeur de dynamique
Chaque voie d'entrée et de sortie possède un
bouton global d'activation/désactivation du
traitement de dynamique (Figure 11-3 et
Figure 11-6). Ce bouton met en service/hors
service tout le traitement de dynamique sur la voie.
De plus, l'onglet Dynamics intègre deux
traitements différents : Compressor et Leveler,
activables/désactivables individuellement
(Figure 11-21).
Compressor
Le Compressor (Figure 11-21) réduit le niveau du
signal d'entrée dès qu'il dépasse le seuil.
L'atténuation est déterminée par le paramètre
C U E M I X F X
Seuil
Trim
Onglet
Dynamics
Activ./désactiv.
Compresseur
Activ./désactiv.
Leveler
Ratio (taux) et le niveau d'entrée. Si le niveau
d'entrée dépasse la valeur de Threshold (seuil) de
6 dB et que la valeur de Ratio est de 3:1, alors le
niveau de sortie ne sera plus que de 2 dB au-dessus
du seuil (Threshold). Cette atténuation progressive
des niveaux d'entrée supérieurs au seuil permet de
réduire la distorsion. La rapidité de réaction du
compresseur est déterminée par la valeur du
paramètre Attack. De même, dès que le niveau du
signal repasse en dessous de la valeur de seuil,
l'atténuation disparaît progressivement, à une
vitesse déterminée par la valeur du paramètre
Release. Pour des durées de Release élevées, le
niveau du signal audio chute brièvement lorsqu'un
passage doux suit un passage fort. Pour des durées
de Release relativement courtes, un effet de
"pompage" peut apparaître lorsque le niveau
d'entrée moyen fluctue rapidement de part et
d'autre du niveau de seuil (Threshold).
Pour pallier ces problèmes, une solution consiste à
utiliser le traitement de Leveler.
Réglage graphique de la valeur de seuil
(Threshold)
Pour modifier la valeur de seuil (Threshold), vous
pouvez soit tourner le potentiomètre Threshold,
soit faire glisser directement la droite verticale de
seuil dans la représentation graphique de la courbe
de transfert du compresseur (Figure 11-21).
Indicateur de niveau d'entrée (IN)
L'indicateur de niveau IN (Figure 11-21) visualise
le niveau du signal d'entrée avant son arrivée dans
le compresseur. Selon le mode choisi, le niveau
indiqué est RMS (efficace) ou crête.
Indicateur de réduction de gain (GR)
L'indicateur de réduction de gain (GR)
(Figure 11-21) visualise, en temps réel,
l'atténuation appliquée par le compresseur.
89
