LEGRAND Pass & Seymour radiant RCDLM Notice D'installation

No: 341151
Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue: RCDLM
Country of Origin: Made in China • Pays d'origine: Fabriqué en Chine • País de origen: Hecho en China
CAUTION:
• To prevent severe shock or electrocution, always turn power
OFF at the service panel before working with wiring.
• Use this device with copper or copper-clad wire. Do not use
with aluminum wire.
• Must be installed in accordance with National and Local
electrical codes.
WARNING: IMPROPER WIRING OF ANY ELECTRICAL
DEVICE CAN CAUSE SERIOUS INJURY OR DEATH.
THESE WIRING DEVICES SHOULD BE INSTALLED
BY AN ELECTRICIAN OR OTHER QUALIFIED PERSON.
READ & SAVE THESE INSTRUCTIONS!
DIRECTIONS:
The Light Module acts as a locator light when the
load is off. Use only with P&S catalog numbers
RCD11, RCD113, RCD33 and RCD38. When
used with a multi-switch device, wire the light
module to the switch that controls the lights in
proximity to the switch.
When wiring a single pole switch, wire the
light module from the common terminal to the
switched terminal.
RCD11
341151_revB_RCDLM Lt Module IS_EFS_020916.indd 1
Pass & Seymour
radiant
radiant
radiant
Installation Instructions • Notice d'Installation • Instrucciones de Instalación
ATTENTION :
• Pour éviter tout choc électrique ou une électrocution, coupez
toujours l'électricité au niveau du panneau d'alimentation avant
de commencer à câbler.
• U tilisez ce dispositif avec des fils en cuivre ou cuivrés. Ne
l'utilisez pas avec des fils en aluminium.
• Doit être installé conformément aux codes locaux et nationaux
de l'électricité.
• Testez votre travail après l'installation.
AVERTISSEMENT : LE CÂBLAGE INCORRECT DE TOUT
DISPOSITIF ÉLECTRIQUE PEUT CAUSER DES BLESSURES
GRAVES, VOIRE LA MORT. CES DISPOSITIFS DE CÂBLAGE
DOIVENT TRE INSTALLÉS PAR UN ÉLECTRICIEN OU UNE
PERSONNE QUALIFIÉE.
When wiring a 3-way switch in a single pole
application, wire the light module from the switch
common terminal to switched terminal.
When wiring a 3-way switch circuit, wire the light
module between two traveler terminals.
Installation Instructions:
1. Disconnect power to circuit by removing fuse
or turn circuit breaker OFF before installing.
2. Install device according to manufacturer's
instructions.

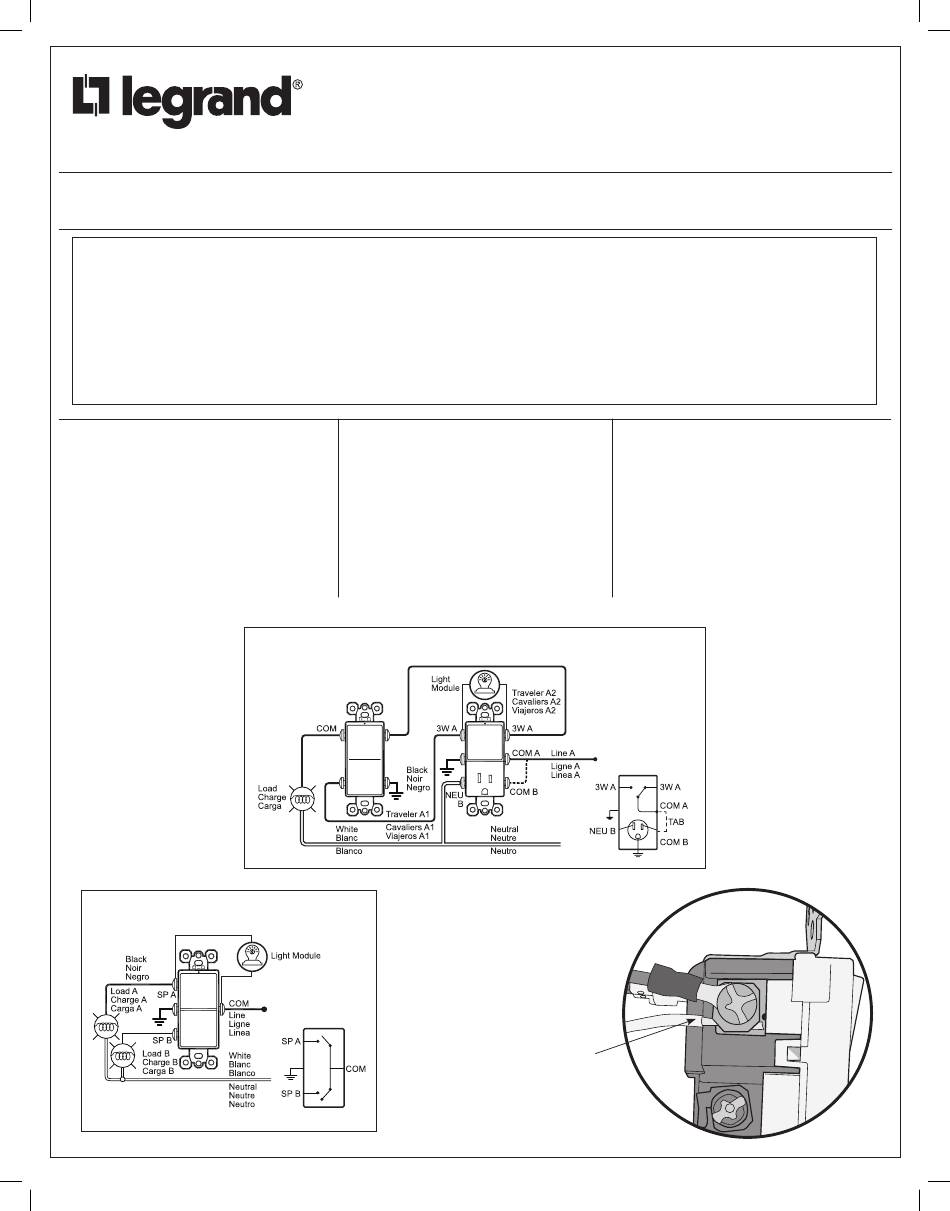

RCD38 with 3W Switch
RCD38 avec interrupteur á 3 voies/RCD38 con interruptor de tres vías
When wiring light module, place spade
connector under screw head and place
circuit wiring under wire clamp as shown.
Lorsque vous connectez le dispositif
lumineux, disposez les cosses
rectangulaires sous la tête de vis et
placez le câblage du circuit sous le
serre-fils comme indiqué.
Cuando realice las conexiones del
módulo de iluminación, coloque el
conector de horquilla bajo la cabeza
del tornillo y el cableado del circuito
bajo la abrazadera para cables como
se muestra.
®
Light Module
®
Dispositif lumineux
®
Módulo de luz
®
PRECAUCIÓN:
• Para evitar serios electrochoques o electrocución, siempre
APAGUE el suministro eléctrico en el panel de servicio antes
de trabajar con los cables.
• Utilice este dispositivo con alambres de cobre o revestidos de
cobre. No usar con cables de aluminio.
• Se debe instalar de acuerdo con los códigos eléctricos
nacionales y locales.
• V erifique su trabajo después de la instalación.
ADVERTENCIA: EL CABLEADO INCORRECTO DE UN
DISPOSITIVO ELÉCTRICO PUEDE CAUSAR LESIONES
GRAVES O AÚN LA MUERTE. UN ELECTRICISTA U OTRA
PERSONA COMPETENTE DEBE INSTALAR ESTOS
DISPOSITIVOS DE CABLEADO.
3. Insert module into back of device until fully
engaged.
4. Connect light module by installing spade
connectors under terminal screws and circuit
wires under wire clamps. See wiring diagrams.
5. Torque screws to 12-14 inch pounds.
6. Attach wall plate, then restore power to circuit.
NOTE: Lighted switches may affect the
performance of certain electronic ballasts.
