Panneau avant

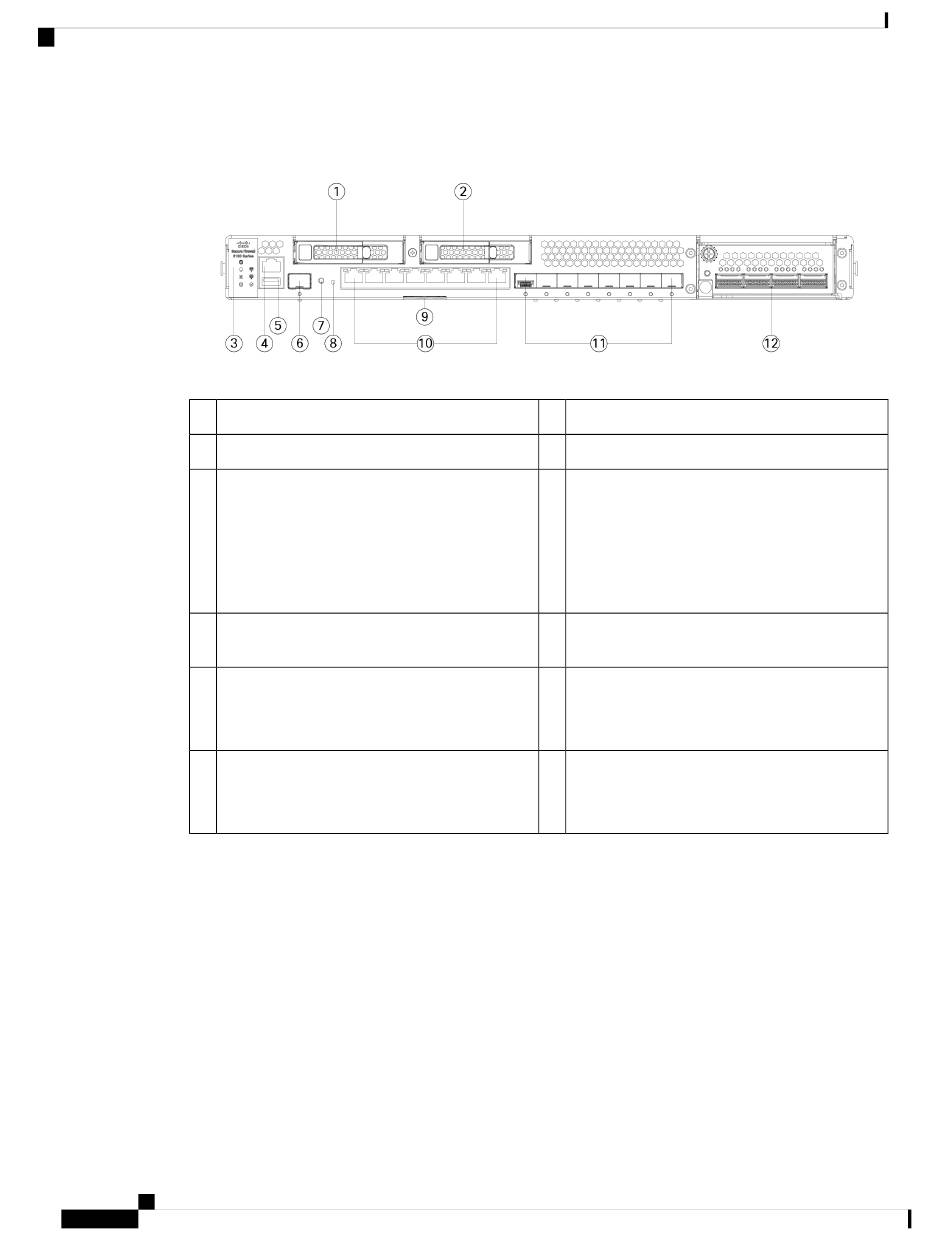

Illustration 5 : Façade Secure Firewall 3100
1
SSD-1
Voyants DEL du système
3
5
Port USB 3.1 de type A
7
Voyant du bouton de réinitialisation
Carte de ressources détachable avec numéro de
9
série du châssis, code QR du guide de mise en
route et code QR du document LTP
11
Ports fibre optique fixes (NM-1)
Ports à fibre optique numérotés de 1/9 à 1/16, de
gauche à droite
Port de gestion
Le port de gestion du châssis Secure Firewall 3100 est un port SFP à fibre optique de 1/10 Gbit.
Port de console RJ-45
Le châssis des appliances Secure Firewall 3100 est doté d'un port de console RJ-45 standard. Vous pouvez
utiliser les commandes CLI pour configurer votre appliance 3100 via le port de console série RJ-45 à
l'aide d'un serveur terminal ou d'un programme d'émulation de terminal sur un ordinateur.
Le port RJ-45 (8P8C) prend en charge la signalisation RS-232 vers un contrôleur UART interne. Le port
de console n'a aucun contrôle de flux matériel et ne prend en charge aucun modem d'accès distant. Le
débit est de 9 600 bauds. Vous pouvez utiliser le câble standard inclus dans le kit d'accessoires pour
convertir le port RJ-45 en port DB-9, si nécessaire.
Guide d'installation matérielle pour Cisco Secure Firewall 3110, 3120, 3130 et 3140
10
2
SSD-2
Port de console RJ-45
4
6
Port de gestion Gigabit Ethernet :
• Secure Firewall Threat Defense : gestion 0
(également désigné sous le nom de Gestion
1/1 et Diagnostic 1/1)
• ASA : gestion 1/1
8
Bouton de réinitialisation des paramètres d'usine
encastré
Ports cuivre fixes (NM-1)
10
Ports cuivre numérotés de 1/1 à 1/8, de gauche à
droite
12
Module réseau (NM-2)
