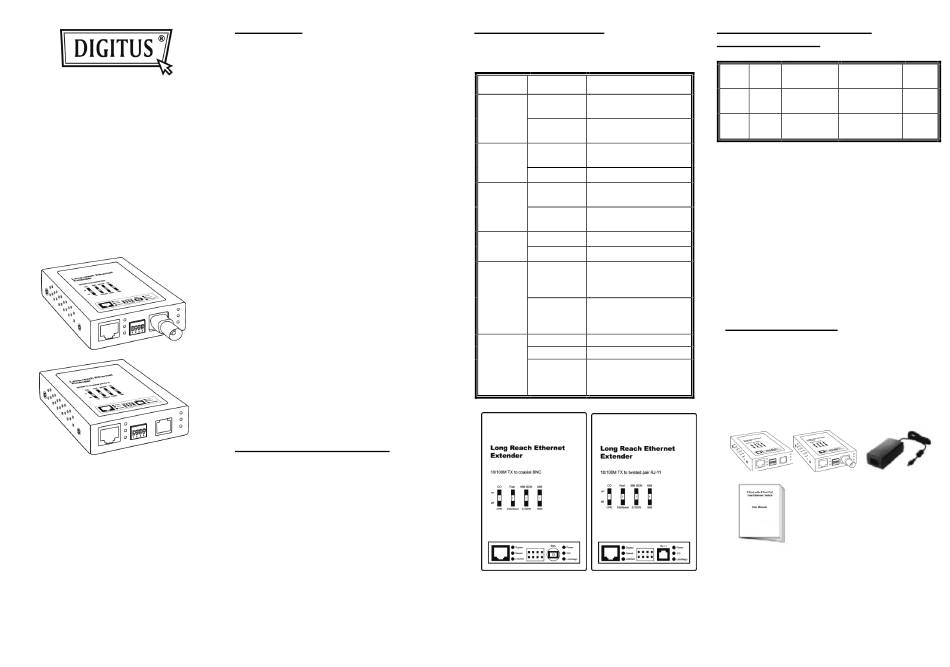

Digitus DN-82040 Manuel De L'utilisateur

Module d'extension Ethernet
Long Reach 10/100Base-Tx
BNC/RJ11
Manuel Utilisateur
DN-82040 · DN-82050
Introduction
Module d'extension Ethernet Long Reach avec
un port Ethernet (sur 1 connecteur RJ-45) et un
port VDSL sur 1 connecteur RJ-11 / BNC. C'est
un modem en mode pont qui accepte les
technologies Ethernet et VDSL afin de déployer
Ethernet sur une ligne téléphonique simple à
paire de cuivre en utilisant un signal VDSL. Une
bande passante de transition allant jusqu'à
100/60 Mbps (ou 90/90 Mbps avec débit
données synchrone) dans un rayon de 300m et
jusqu'à 40/10 Mbps pour des connexions de
1km de portée confère une performance
exceptionnelle au réseau téléphonique
omniprésent. C'est une solution prête à l'emploi
rapide à installer et de coût modique qui permet
de partager, sans interférences, le streaming
vidéo et les données sur une même paire
téléphonique.
Avec sa configuration à commutateurs DIP, le
produit couvre le site CO (Central d'Echange) et
le site CPE (Equipement Placé chez le Client).
Ses caractéristiques de support à longue
distance font que ce module d'extension
constitue une solution performante et idéale
pour les applications FTTx (Fibre vers le
Bâtiment, Fibre vers le Campus ou Fibre vers le
Domicile). Il supporte le VDSL2 à large bande
sur le "dernier mile" des fils téléphoniques
depuis le système fibre du fournisseur Services/
Télécommunications/ FAI jusqu'aux locaux ou
aux résidences des clients.
Caractéristiques Principales
 1 lien VDSL full-duplex via un connecteur
RJ-11 / BNC
 Choix entre les modes CO et CPE
 Choix entre les modes rapide et entrelacé
 Choix de la marge SNR cible
 Conforme aux normes ETSI, ITU et ANSI
Panneau Frontal (DELs)
Voyants DEL
DEL Statut Description
Port RJ 45 en full-
Allumé
duplex
Duplex
Port RJ 45 en
Eteint
semi-duplex
RJ 45 connecté à
Allumé
100M
Débit
Eteint RJ 45 connecté à 10M
Le port RJ 45 est le
Allumé
Lien/ lien
Activité Le port Données RJ
Clignotant
45 transmet ou reçoit
Allumé Branchée.
Alimenta-
tion
Eteint Débranchée.
Fonctionne en tant
Allumé que Maître au centre
Cœur
CO
Fonctionne en tant
Eteint que CPE sur le site
Frontière
Clignotant Négociation
Négo. Allumé Le lien est connecté
/Lien Clignotant
Données en cours de
/Activité
comme un
transfert
flash
Configuration du Mode des
Commutateurs DIP
DIP 1 2 3
On CO Rapide 998ISDN
Off CPE Entrelacé Symétrique
 Broche 1 Choix entre les modes CO
et CPE
 Broche 2 Choix entre les modes rapide
et entrelacé
 Broche 3 Choix entre Mode ISDN
Symétrique et Mode ISDN 998
 Broche 4 Réglage Rapport Signal Bruit
(SNR) à 9dB ou à 6dB
Contenu de la boîte
Avant d'installer ce commutateur, vérifiez que
vous disposez de tous les éléments suivants :
 Un module d'Extension Ethernet Long
Reach
 Un Adaptateur Secteur
 Un Manuel Utilisateur
Note: Si l'un de ces éléments est absent ou
endommagé, veuillez contacter
distributeur local pour le remplacer.
4
6dB
9dB
votre
