Section 3 - Configuration

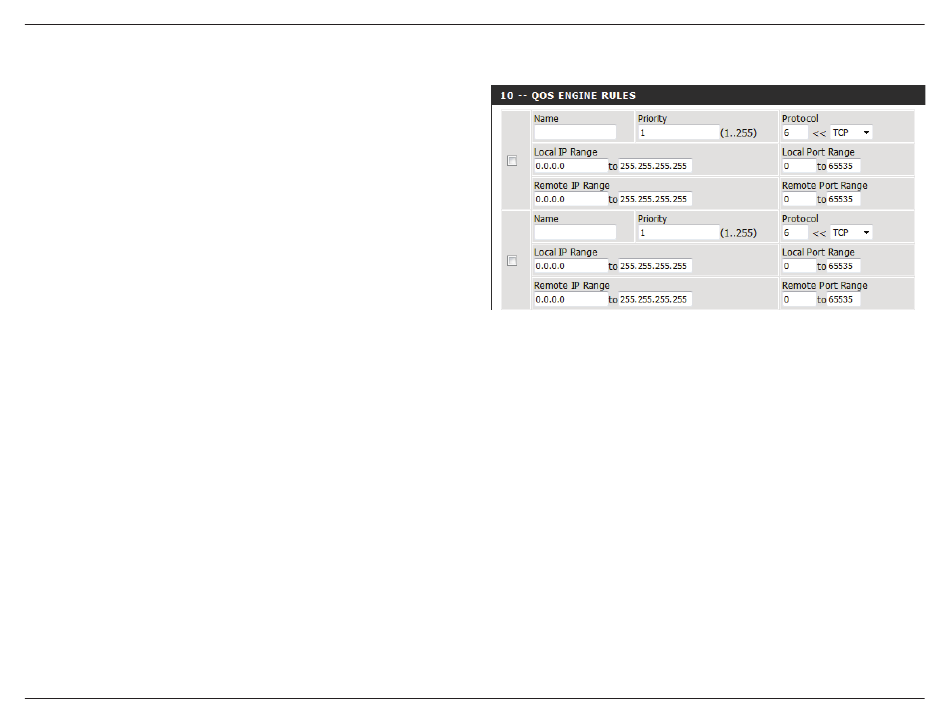

Une fois qu'il a spécifié la structure de QoS utilisée, dans la section QoS setup (Configuration de la qualité de service), l'utilisateur peut créer des
règles individuelles pour les scénarios qui requièrent la manipulation du contrôle du trafic et de la priorité des données.
Les paramètres suivants pourront être configurés :
Checkbox (Case
Cochez cette case pour activer la règle spécifiée.
à cocher) :
Nom : Saisissez un nom personnalisé pour la règle en cours
de création. Ce nom permet l'identification de la règle.
Queue ID (ID de
Dans le menu déroulant, sélectionnez le niveau
la file d'attente)
de priorité à appliquer à cette règle. Les options
:
disponibles sont les suivantes : Highest (La plus
élevée), Higher (Élevée), Normal (Normale) et Best
Effort (Au mieux).
Protocole : Sélectionnez le protocole utilisé pour l'application
dans le menu déroulant. Il apparaît automatiquement
dans le champ Protocole.
Local IP
Saisissez la plage d'adresses IP locales. Il s'agit de
Range (Plage
la plage d'adresses IP de votre réseau local. L'IP du
d'adresses IP
routeur ne peut pas être incluse dans cette plage.
locales) :
Remote IP
Saisissez la plage d'adresses IP distantes. Il s'agit
Range (Plage
de la plage d'adresses IP du réseau public du côté
d'IP distantes) :
du Port Internet. Pour appliquer cette règle à toute
adresse IP du côté public, saisissez la plage 0.0.0.1 à
255.255.255.254.
Application
Saisissez le numéro de port de l'application utilisé.
Port (Port
d'application) :
Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour
accepter les modifications effectuées.
Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les para-
mètres) pour ignorer les modifications effectuées.
Manuel d'utilisation du DIR-810L de D-Link
81
