a
b
c

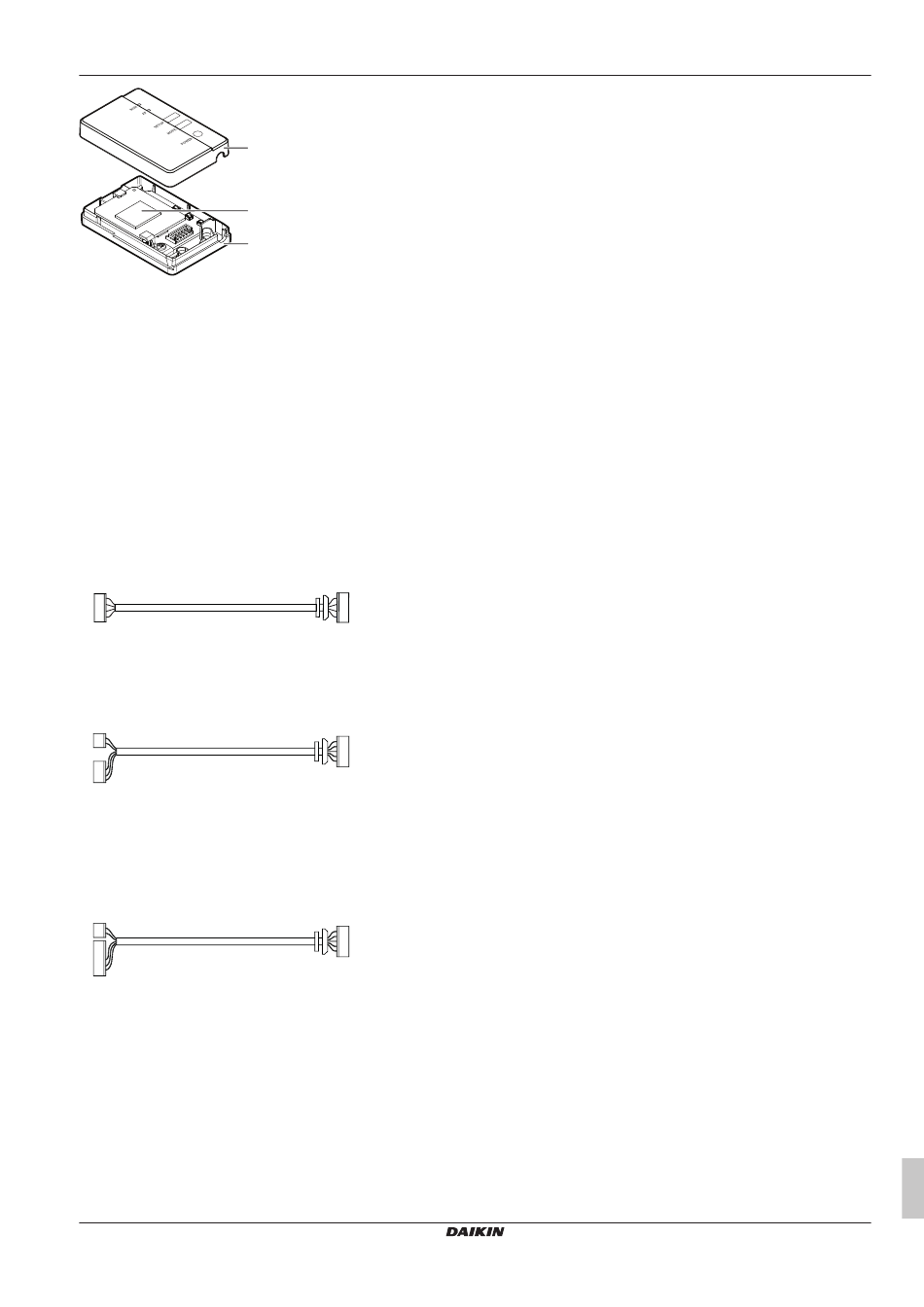

a Boîtier supérieur
b CCI de l'adaptateur
c Boîtier inférieur
2 Branchez le connecteur côté unité intérieure sur le port de la CCI de
l'unité intérieure.
▪ BRP069C51: port X801A de la CCI
▪ BRP069C81 et BRP069C82: X35A et X50A
3 Branchez le connecteur côté adaptateur sur l'adaptateur.
Câble de raccordement pour BRP069C51:
a
a Connecteur côté unité intérieure X801A
b Connecteur côté adaptateur
Câble de raccordement pour BRP069C81:
a
b
a Connecteur côté unité intérieure X35A
b Connecteur côté unité intérieure X50A (type 1)
c Connecteur côté adaptateur
Câble de raccordement pour BRP069C82:
a
b
a Connecteur côté unité intérieure X35A
b Connecteur côté unité intérieure X50A (type 2)
c Connecteur côté adaptateur
4 Attachez le câble et garantissez un relâchement de la contrainte.
BRP069C51, BRP069C81, BRP069C82
Adaptateur de connexion du LAN sans fil
BRP069C41
4P567679-2H – 2022.04
b
c
c
5 Installation
Manuel d'installation
11
