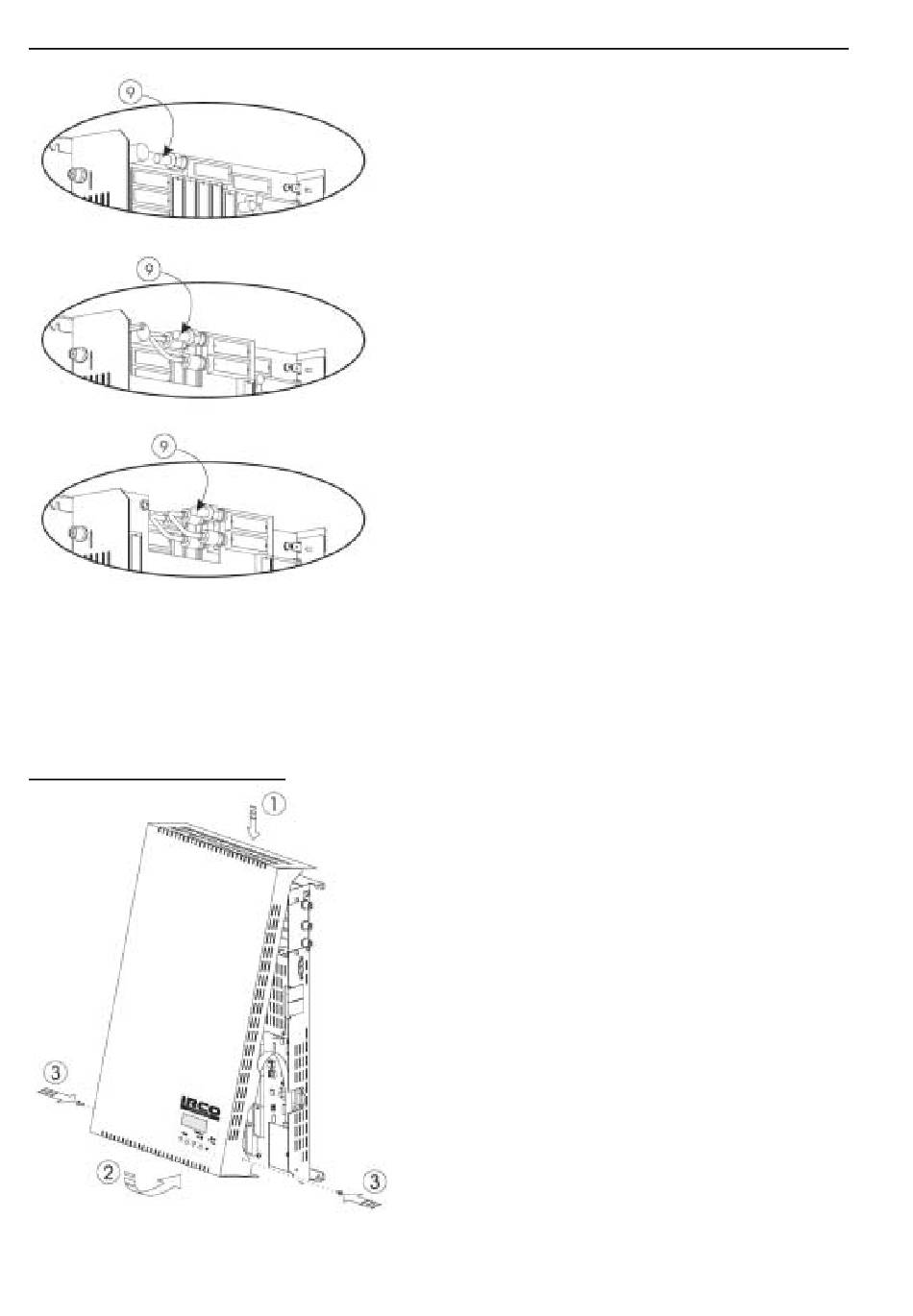

Fig D.4 : configuration des ponts d'interconnection rigides et de la charge 75ohm
9 charge 75ohm
Fig. D.5 replacer le capot
La fiche F de couplage des cartes
d'extension doit être bouchée par une
charge 75 ohm quand il n'y a pas de carte
d'extension.
Installation avec une carte d'extension :
Enlever la charge 75 ohm de la centrale et
mettez la sur le connecteur d'entrée du
signal de la carte.
Le pont d'interconnexion rigide doit être
mis entre la sortie du signal de la 1ere
carte et l'entrée de la centrale
Installation avec 2 cartes d'extension
Enlever la charge 75 ohm de la centrale et
mettez la sur le connecteur d'entrée du
signal de la carte.
Un pont d'interconnexion rigide doit être
mis entre la sortie du signal de la 2eme
carte d'extension et l'entrée du signal de
la 1ere carte d 'extension.
L'autre pont doit être mis entre la 1ere
carte d'extension et le connecteur d'entrée
de la centrale.
Mettre les fusibles de remplacement en
appuyant doucement avec un tournevis
plat.
Reconnecter le clavier à la centrale en
tenant le capot et le châssis rapprochés.
Assurez-vous que la nappe n'est pas
tordue et que ses connecteurs plastiques
sont correctement connectés.
En inclinant le capot légèrement ( voir fig D.5 )
placez-le
l'abaisser doucement jusqu'à ce que les
crans s'imbriquent.
13
au
dessus
du
châssis
et
