Manuel technique: SQUARE 940-2
LZR Flatscan
Borne
X3.7
X3.8
X1.2
X1.1
X1.4
X1.3
X3.7
X3.10
*On peut raccorder et tester deux scanners laser par contrôleur, les LZR FlatScan étant reliés
entre eux et fonctionnant dans une fonction maître-esclave.
Pour plus d'information, consulter le mode d'emploi du scanner laser. Si vous utilisez des inter-
rupteurs de référence (DICTAMAT 310-21) : Pendant une marche de référence, le déplacement
peut être interrompu (E09/E11). On peut ignorer le message et continuer le mouvement avec
une nouvelle commande de marche.

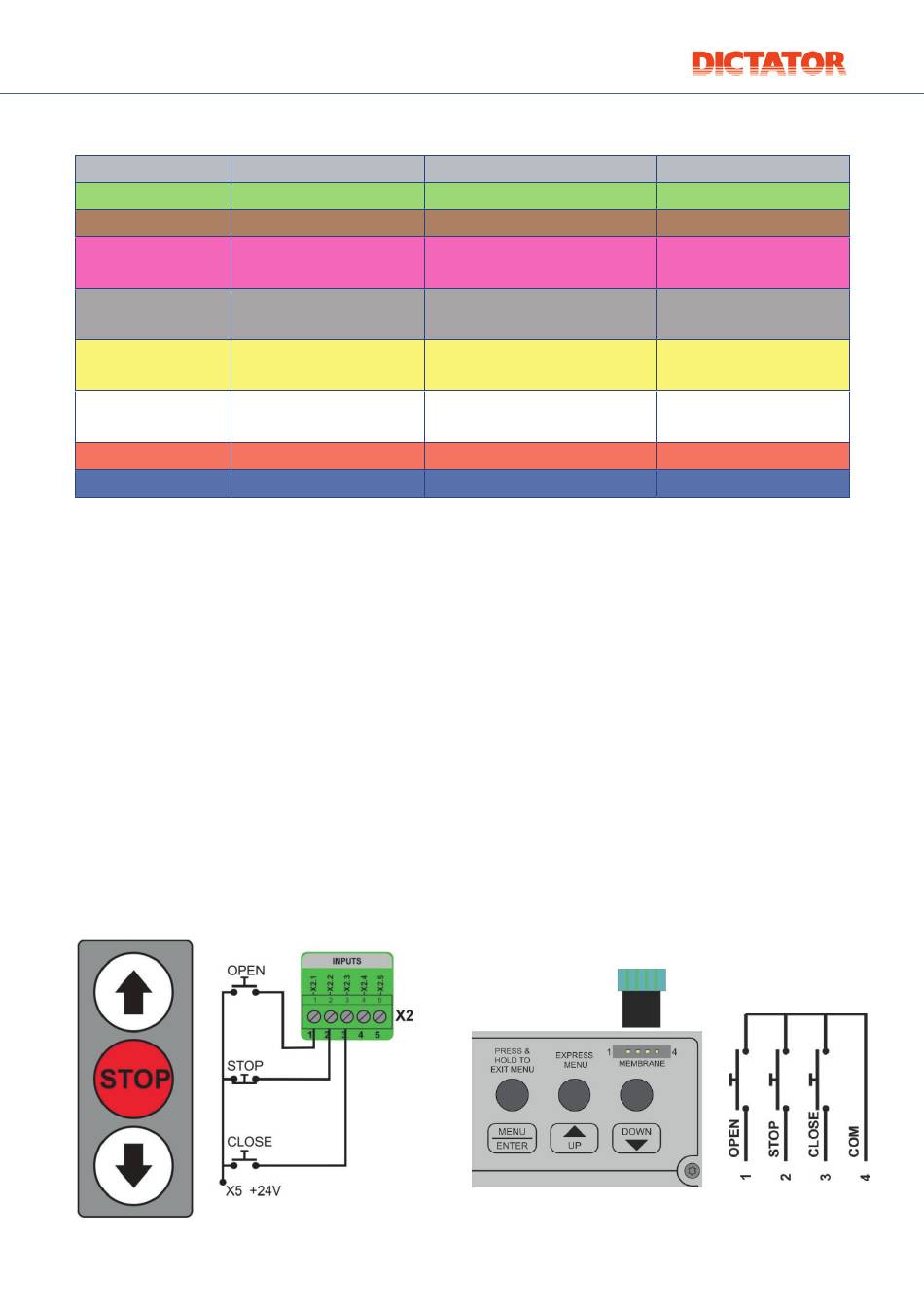

4.15 SIGNAUX DE COMMANDE
La fonction et la vitesse de déplacement de chaque entrée peuvent être réglées à l'aide d'un
paramètre. De cette façon, la commande peut être réglée de manière à n'avoir que les fonc-
tions nécessaires à l'application. On peut ajuster les paramètres en System Setup › Inputs. Toutes
les entrées doivent entrer en 12-24 VCC. n.
Afin de satisfaire aux exigences de l'entrée ARRÊT D'URGENCE Cat 2/P.L. d., elle doit être
alimentée par les bornes X5.6 à X5.10 afin qu'un auto-test soit effectué avant chaque cycle
de fermeture.
DICTATOR Technik GmbH · +49 (0)821 246730 · info@dictator.de · www.dictator.de · 22.06.22
Couleur
vert
marron
Protection du côté opposé
rose
Protection du côté opposé
gris
Protection du côté des
jaune
Protection du côté des
blanc
rouge
bleu
Signal
+24 V
0 V
aux paumelles
aux paumelles
paumelles
paumelles
+24 V
0 V
Description
Alimentation
Alimentation
Relais
Relais
Relais
Relais
Test
Test
25
