Données techniques
Veuillez vous référer à la plaque signalétique pour connaître la pression et la tension de démarrage.
Ampérage max. (A)
Pression de service max. (㍴)
Température du fluide max. (℃)
Connexion (㎜)

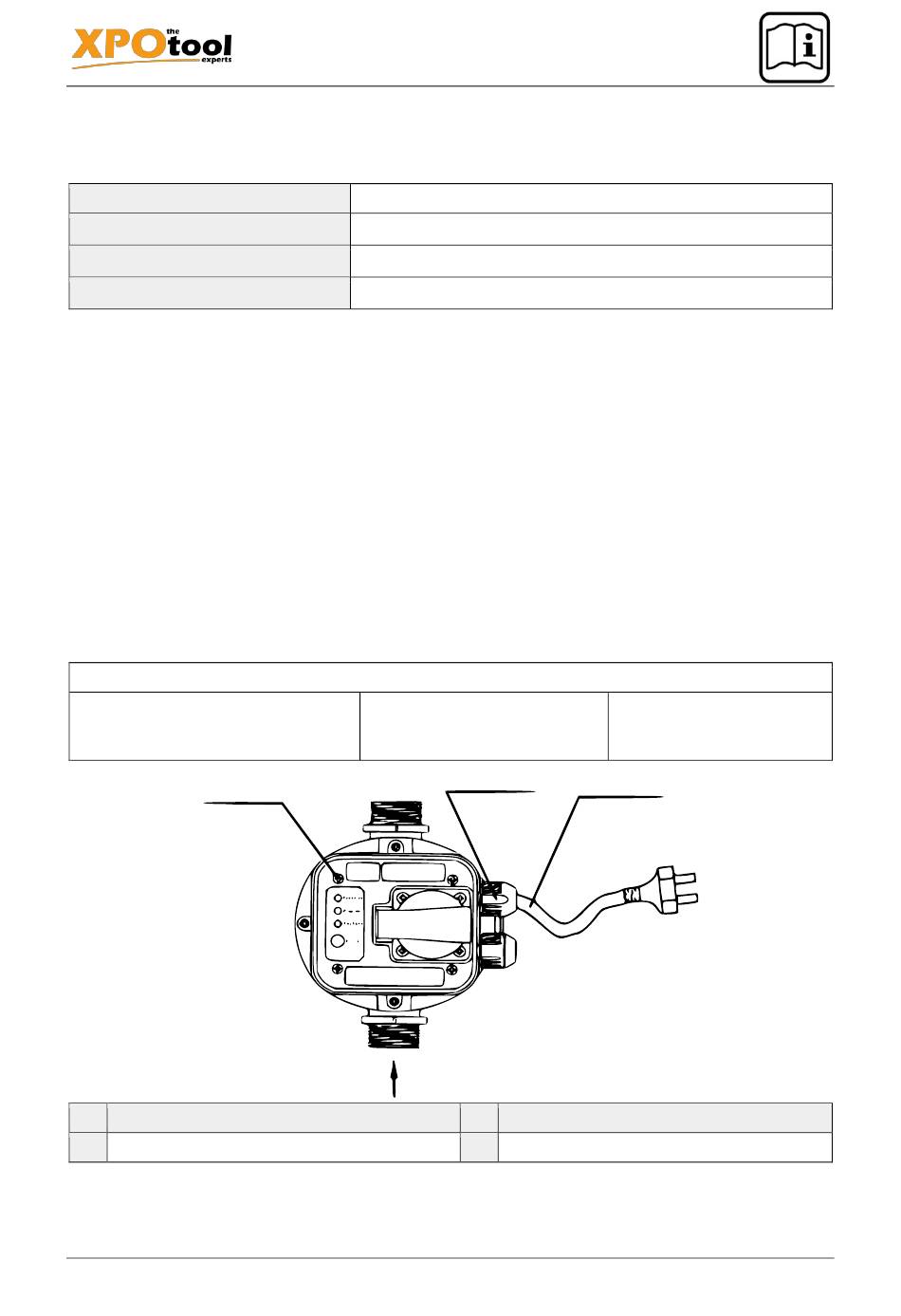

Fonction et raccordement du pressostat
Note :
•
La carte de circuit imprimé ne doit pas être retirée du boîtier.
•
La commande de la pompe est fournie avec un schéma de raccordement indiquant l'installation
correcte. Veuillez respecter les marquages correspondants, un mauvais branchement pouvant
détruire la commande de la pompe en raison d'un court-circuit.
•
N'utilisez que des câbles à trois conducteurs avec mise à la terre pour la connexion. Utilisez un
câble d'un diamètre minimum de 7 mm et maximum de 9,5 mm. Veillez à ce que les câbles
soient installés de telle sorte qu'une partie du câble soit plus basse que la position des vis de
fixation (voir figure). L'une des extrémités avant du câble doit être plus basse que la position
des vis de fixation lorsque le câble est connecté à l'alimentation électrique, comme indiqué sur
la figure.
•
Les quatre vis du boîtier et les écrous borgnes pour la fixation des câbles doivent être bien
serrés pour empêcher l'eau de pénétrer dans le boîtier.
EPC-1.1, EPC-5.1
(3) Les 4 vis doivent être serrées.
( )
№ Dénomination
1
Électricité
https://www.XPOtool.com
The Tool Experts
10
10
60
32,89–33,25 (1") filetage extérieur
(4) Les deux écrous qui fixent
les câbles doivent être serrées.
( )
( )
№ Dénomination
2
Entrée
Article 51565–51571
(5) Cette pièce doit être plus
basse que les écrous de
montage.
( )
( )
Page 4
08 2022-1
