Wireless Solution W-DMX G4 Guide De Démarrage Rapide page 8

W-DMX B

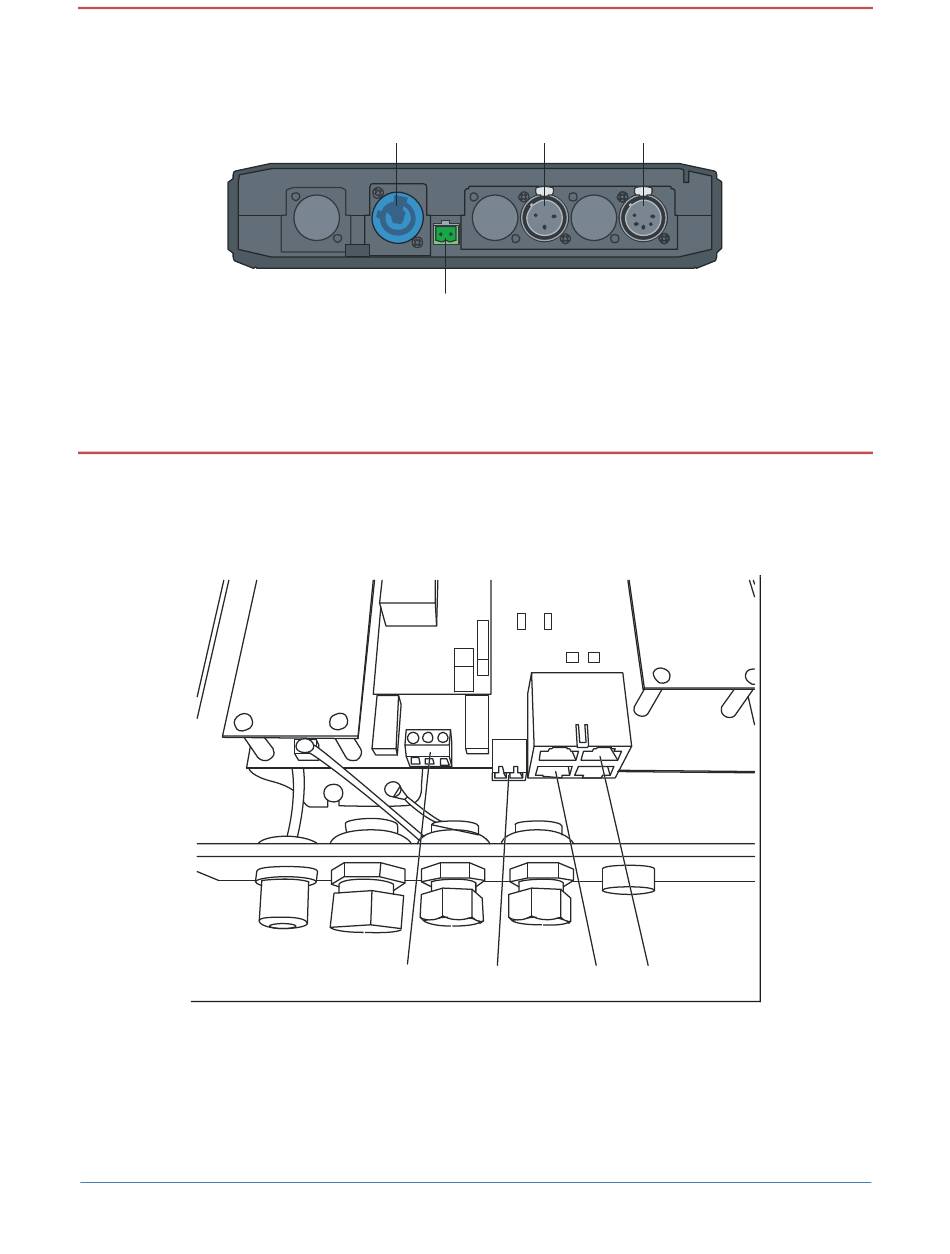

1 – connecteur d'alimentation Powercon
2 – XLR 3 DMX Out
W-DMX W
1 – connecteur d'alimentation (L – GND – N)
2 – Connecteur 12V Phoenix
3 – RJ45 DMX (pin 1 : DATA + / Pin 2 : DATA- / Pin 7 : GND)
4 – Port RJ45 (ArtNet, ..) Optionnel
Quick Start Guide (G4)
Traduction : CSI
B
LACK OX
C
ONNECTIONS
1
4
B R-512 MK1 & MK2
HITE OX
C
ONNECTIONS
1 2
R-512 MK2
2 3
3 – XLR 5 DMX Out
4 – Connecteur 12V Phoenix
3 4
