Introduction au SE8C Digitrax

Le système de signalisation Digitrax est organisé autour du concept des « éléments de sécurité » qui sont
les mêmes que ceux utilisés sur les réseaux ferroviaires US appelés « plants ». Le décodeur de signal
SE8C Digitrax affiche les aspects jusqu'à 32 têtes de pour 8 éléments individuels de sécurités en utilisant
une manette LocoNet or un ordinateur avec un logiciel compatible. Quand il est utilisé avec des
détecteurs d'occupation et un logiciel compatible, le SE8C peut être configuré pour protéger un aiguillage
comme montré dans l'exemple ci-dessous. Le SE8C décode les commandes d'aiguillages depuis une
manette ou un logiciel associé pour afficher les aspects appropriés de la tête de signal.

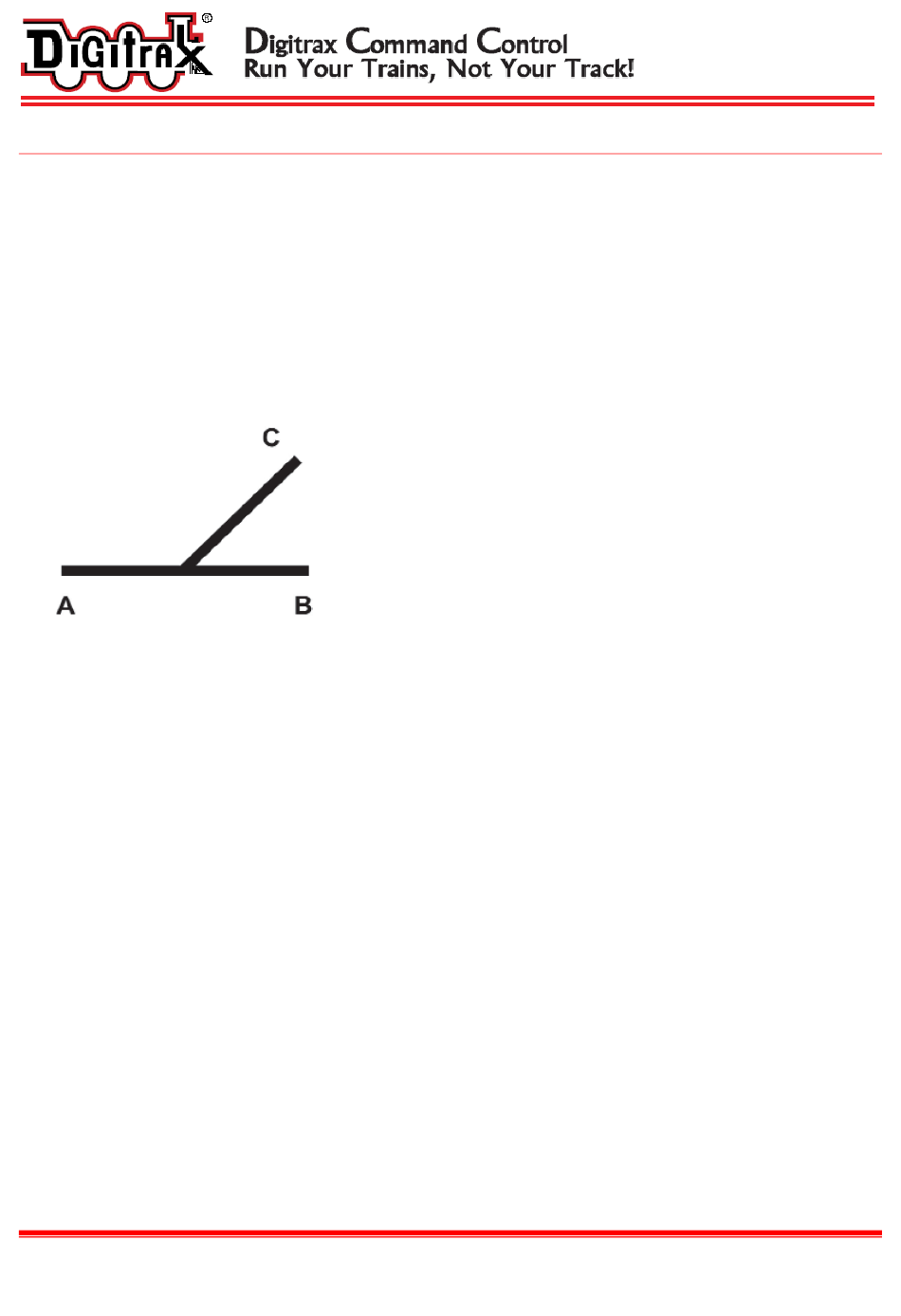

Chaque élément de sécurité est composé de 3 branches désignées par A, B et C. chaque élément de voie
de votre réseau peut être décomposé en élément de sécurité pour décrire comment chaque section de
détection est connectée aux autres sections de votre réseau.
La détection d'occupation est requise pour le fonctionnement du système de Signalisation Digitrax. Les
entrées de détection d'occupation peuvent être traitées par n'importe quel détecteur d'occupation
compatible LocoNet (N'importe quels Détecteurs d'Occupation de la Série BDL16 ou des Détecteurs
d'Occupation BD1 employés avec des DS54 fonctionneront).
Le Transponding n'est pas nécessaire pour le système de Signalisation Digitrax.
Le SE8C envoie ses instructions aux cartes de commande de signaux pour commander les têtes de
signaux. Chaque SE8C possède 8 ensembles de commande de signaux, chacun étant capable de
commander un ensemble de mâts de signaux. Chaque ensemble de mâts peut avoir jusqu'à quatre têtes et
chaque tête peut avoir jusqu'à quatre feux différents ou un système multi-couleur. Les têtes peuvent être
sur des mâts séparés simples, des mâts combinés, ou des portiques. Chaque mât a sa propre commande de
signaux. En pratique, chaque jeu de mâts de signaux correspond d'habitude à la voie contrôlée par un
élément de sécurité simple.
Chaque décodeur de signaux SE8C et chaque détecteur d'occupation sont connectés au LocoNet pour que
toutes les fonctions de sécurité sur le réseau puissent communiquer l'une avec l'autre quand l'occupation
de chaque section de détection de voie change. Puisque le Système de Signalisation Digitrax communique
par le LocoNet, il n'est pas nécessaire que le DCC soit actif. Les décodeurs de signaux SE8C et les
détecteurs d'occupation de la Série BDL16 peuvent communiquer directement avec d'autres équipements
LocoNet sur le réseau, ils n'ont pas besoin d'une station de commande pour cette communication. Cela
signifie qu'ils peuvent être employés sur des systèmes DCC non LocoNet et des systèmes DC où un
LocoNet est ajouté pour supporter la signalisation.
Le SE8C vous permet de contrôler les signaux manuellement par vos manettes Digitrax ou
automatiquement par un logiciel compatible LocoNet comme WinLok et autres.
Traduction Gilles COLLIN – Septembre 2010
Notez:
1. A à B, A à C, B à A, et C à A sont les seules itinéraires
possibles.
2. B à C itinéraire impossible.
