Raccordement de l'alimentation
Connectez l'alimentation au connecteur à vis enfichable
à 7 broches POWER. Reportez-vous à Schémas de connexion,
Page 58 pour un schéma complet du connecteur
d'alimentation.

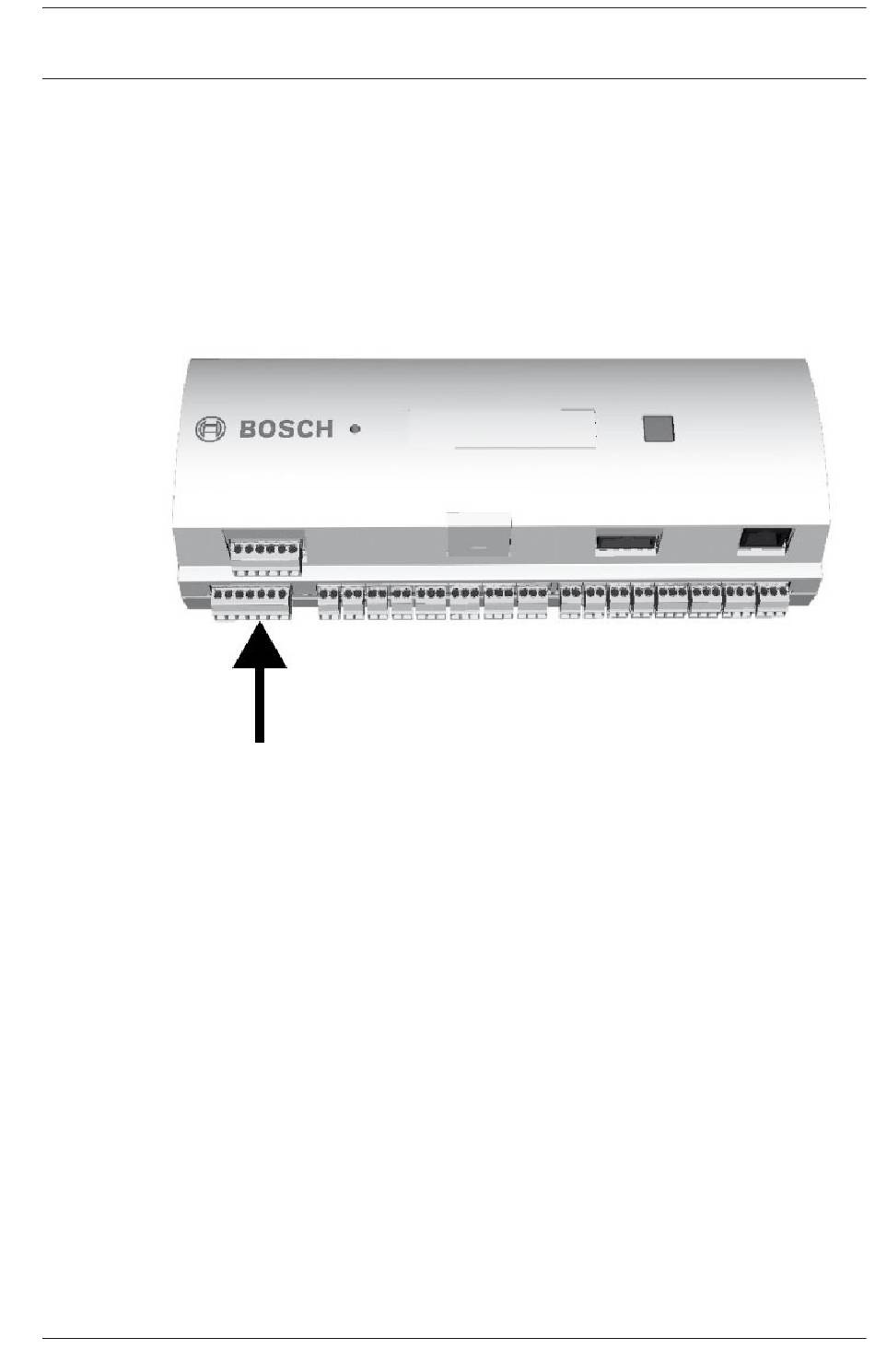

Figure 4.7: Emplacement du connecteur d'alimentation
Connectez une alimentation externe (10 - 30 VDC) pour
l'appareil AMC2 à la broche 1 (positive) et à la broche 3 (0 V) du
connecteur à vis enfichable.
Si une alimentation sans coupure (UPS) est utilisée, la sortie de
relais des signaux d'alimentation correcte depuis l'UPS est
connectée aux broches suivantes :
–
–
–
Dans le cas contraire, ces broches doivent être court-circuitées.
Bosch Access Systems GmbH
broches 4 et 7 pour l'alimentation AC correcte
broches 5 et 7 pour alimentation Batterie correcte
broches 6 et 7 pour l'alimentation DC correcte
