PEERLESS P188103LF Mode D'emploi

Record Your Model Number Here For Future Reference
Anote Aquí Número del Modelo Comprado Para Referencia Futura
Inscrivez le numéro de modèle ici pour pouvoir le retrouver.

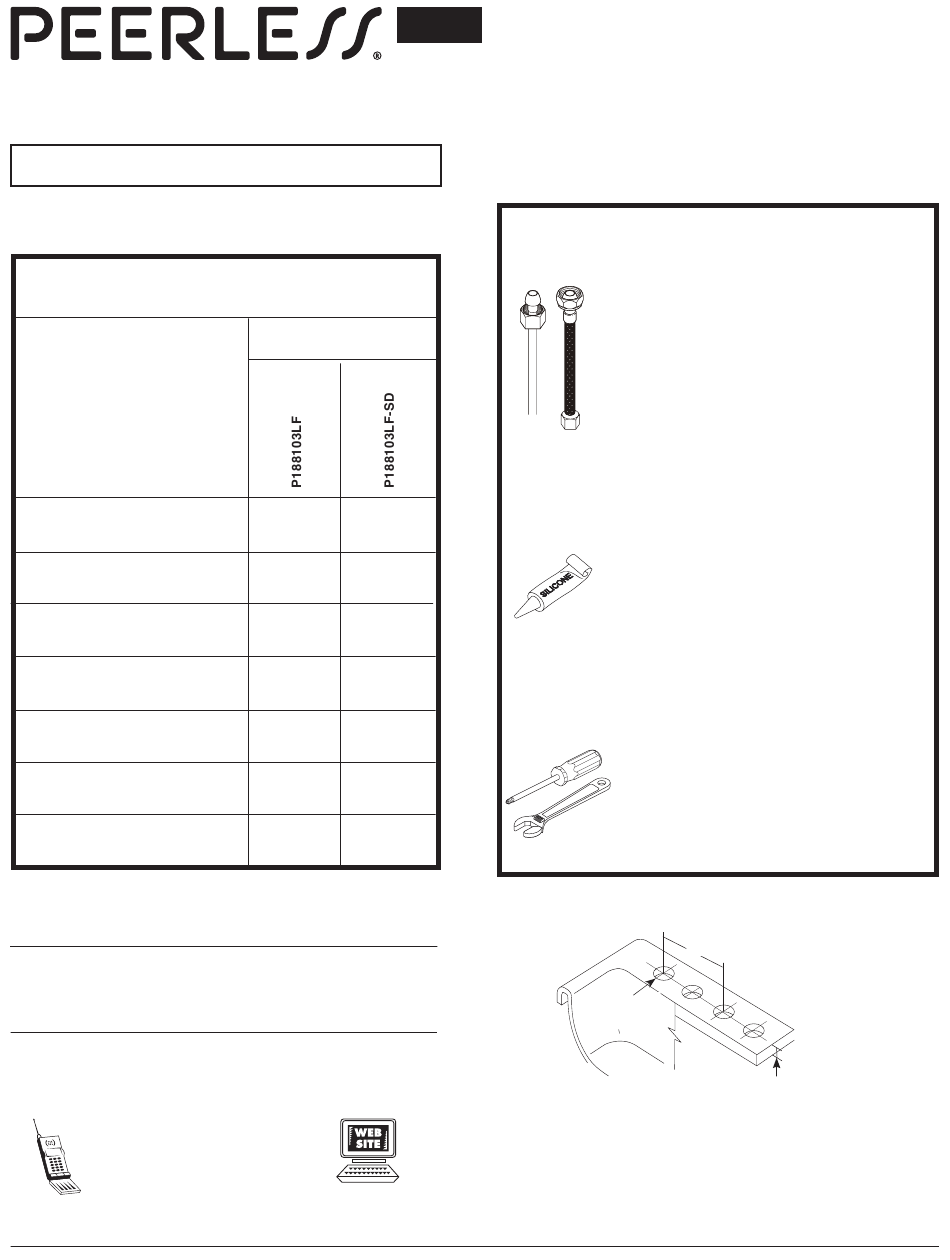

ASSEMBLY PARTS LIST
LISTA DE PIEZAS PARA LA INSTALACIÓN
LISTE DES PIЀCES
Description
Descripción
Description
Faucet
Llave
Robinet
Gasket
Empaque
Joint
Locknuts
Contratuercas
Écrous de Blocage
Soap Dispenser
Dispensador de Jabón
Distributeur de Savon
Hose Assembly
Ensamble de Manguera
Tuyau souple
Mounting Hardware
Equipo/Herramientas para la Montura
Accessoires de Montage
Coupling Nuts
Tuercas de Acoplamiento
Écrou de Raccordement
Estimated Time For Assembly
The estimated time to install this faucet is 45 minutes. The estimated
time to install the soap dispenser is 20 minutes. These estimates do
not include removing the old faucet and soap dispenser.
Tiempo Estimado para Instalar
El tiempo estimado para instalar esta llave de agua es 45 minutos. El
tiempo estimado para instalar dispensador de jabón es 20 minutos.
Estos estimados no incluyen el tiempo que toma quitar la llave de
agua vieja y dispensador de jabón.
Durée d'installation estimée
Le temps nécessaire à l'installation du robinet est estimé à 45
minutes. Le temps nécessaire à l'installation de distributeur de savon
est estimé à 20 minutes. Ces estimations n'incluent pas le temps de
dépose du vieux robinet et de distributeur de savon.
The Peerless
Installation Helpline
1-800-438-6673
www.peerlessfaucet.com
Instruction Manual Printed in China
Manual de Instrucciones Impreso en China
Manuel d'instructions Imprimé en Chine
7/04/2017
86610
Quantity/Calidad/Quantité
1 1
1 1
2 2
N/A 1
1 1
1 1
2 2

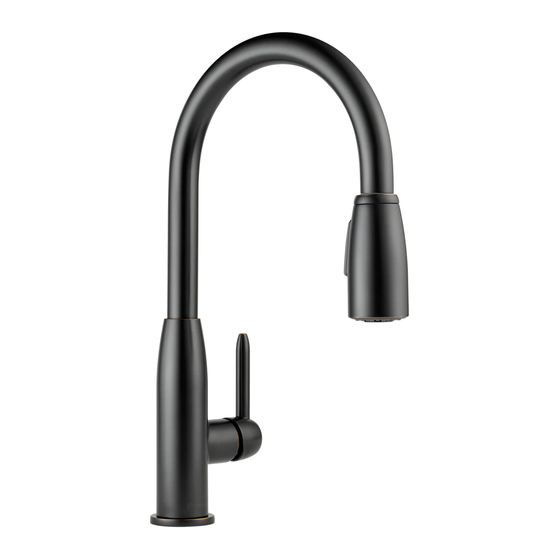

SINGLE HANDLE PULL-DOWN KITCHEN SPRAY
MODEL P188103LF & P188103LF-SD
LLAVES DE UNA MANIJA DE MANGUERA
DESLIZABLE PARA COCINA CON ROCIADOR
MODELO P188103LF Y P188103LF-SD
ROBINET MONOCOMMANDE À BEC
RÉTRACTABLE POUR ÉVIER DE CUISINE
MODÈLE P188103LF ET P188103LF-SD
Usted puede necesitar
Articles dont vous pouvez avoir besoin:
Water supply hook-ups:
(NOT PROVIDED)
Choose hook-ups for 1/2" I.P.S. connections: Ball
nose riser (3/8" O.D. copper tubing), or 1/2" I.P.S.
faucet connector.
Suministros de agua:
(NO PROPORCIONADAS)
Escoja conexiones para I.P.S. de 1/2": Tubos
montante bola-nariz (tubería de cobre de 3/8" D.E.),
o conector de llave I.P.S. de 1/2".
Raccords :
(NON FOURNIS)
Choisissez des raccords compatibles 1/2 po IPS.
Tubes-raccords à portée sphérique (tube en cuivre
3/8 po d.e.) ou raccords de robinet 1/2 po IPS.
Silicone sealant:
(NOT PROVIDED)
If sink is uneven use silicone sealant under base
of faucet.
Sellador de silicón:
(NO PROPORCIONADAS)
Si el fregaderos está desnivelado use sellador
de silicón debajo de la base del borde.
Composé D'étanchéité à la silicone :
(NON FOURNIS)
si la surface de l'évier est inégale, appliquez du
composé d'étanchéité à la silicone sous la base
du robinet.
Wrench(es), Phlillps Screwdriver
(NOT PROVIDED)
For faucet removal/installation.
Llave(s) y destornillador
(NO PROPORCIONADAS)
Para quitar/instalación de fregaderos.
Clé(s) et Tournevis
(NON FOURNIS)
pour pose et dépose de robinet
Sink Hole Dimensions
Dimensiones del Hoyo Fregaderos
Dimensions des orifices de I'évier
1-3/8" Dia.
(35 mm)
2-1/4" Max (57 mm) for models with soap dispenser.
2-1/2" Max (63.5 mm) for models without soap dispenser.
2-1/4" Max (57 mm) para los modelos con dispensadores de jabón
2-1/2" Max (63.5 mm) Para los modelos sin dispensador de jabón
2-1/4 po max. (57 mm) pour les modèles avec distributeur de savon
2-1/2 po max. (63,5 mm) pour les modèles sans distributeur de savon
WARNING: This faucet should not be used with portable dishwashers.
PRECAUCIÓN: Esta llave no se debe usar con maquinas lavaplatos portatiles.
MISE EN GARDE: Ce robinet ne doit pas servir à alimenter un lave-vaisselle.
1
You may need
8"
(203 mm)
86610 Rev. B
