Installation

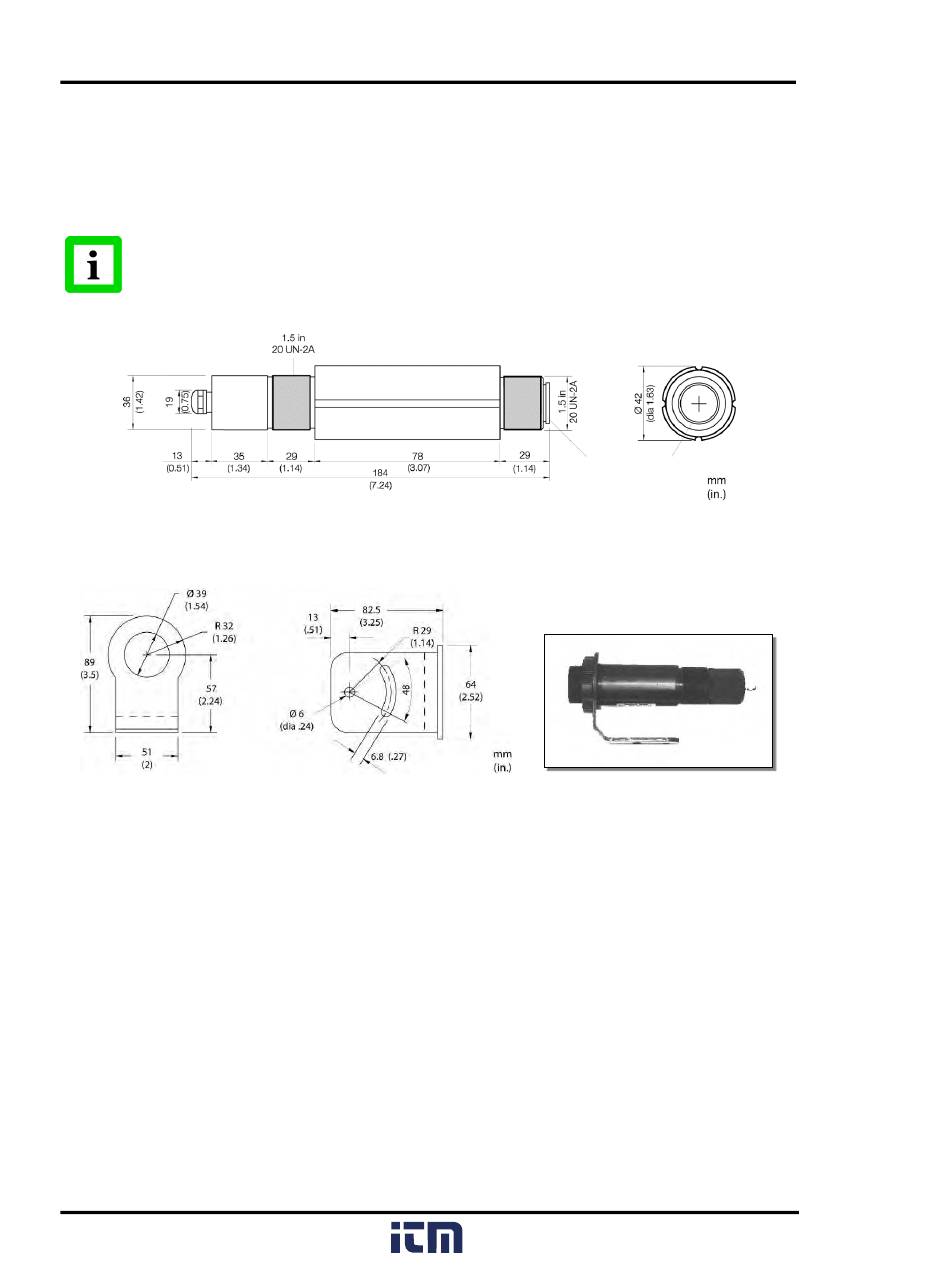

4.2 Dimensions de la tête de mesure
Toutes les têtes de mesure sont livrées avec une équerre de montage fixe et un écrou de montage. La
tête de mesure peut également être fixée par du matériel spécifique au client. Il est également possible
d'utiliser un manchon ou d'autres accessoires (voir Partie 6.1 Aperçu en page 31).
Toutes les têtes de mesure et les accessoires sont fournis avec un raccord à filetage de
1,5" 20 UN 2.
4.2.1 Equerre de montage fixe
Figure 5: Dimensions (gauche) et sonde à angle de montage fixe (XXXTXXACFB) (droite)
4.3 Raccordement du câble de transmission du signal
Pour raccorder le câble à la tête de mesure (conventionnelle ou modèle SMART), dévissez le capuchon
situé sur la face arrière de la sonde. Procédez comme suit:
1.800.561.8187
16
Figure 4: Dimensions de la tête de mesure
Rev. O8 01/2019
www.
Fenêtre de protection
information@itm.com
.com
TX
