3.9
Messages, la gestion des erreurs et de visualition d'erreur
3.9.1
Signalisation d'erreurs par l'élément de commande à DEL
Lorsqu'une erreur est présente dans le système, elle est signalée par les DEL. La panne du ventilateur
d'air pulsé ou d'air évacué, une erreur de capteur ainsi qu'un écart en moins par rapport au seuil de
protection antigel sont signalés comme décrit dans le tableau 7.
Si une autre erreur générale se présente, les DEL <L8+L11+L12> se mettent à clignoter et les DEL
L1..L7 signalent le numéro d'erreur sous forme binaire. Les combinaisons suivantes marquées par « x»
s'appliquent lors de la représentation du code d'erreur binaire:
L1
L2
L3
L4
L5
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x

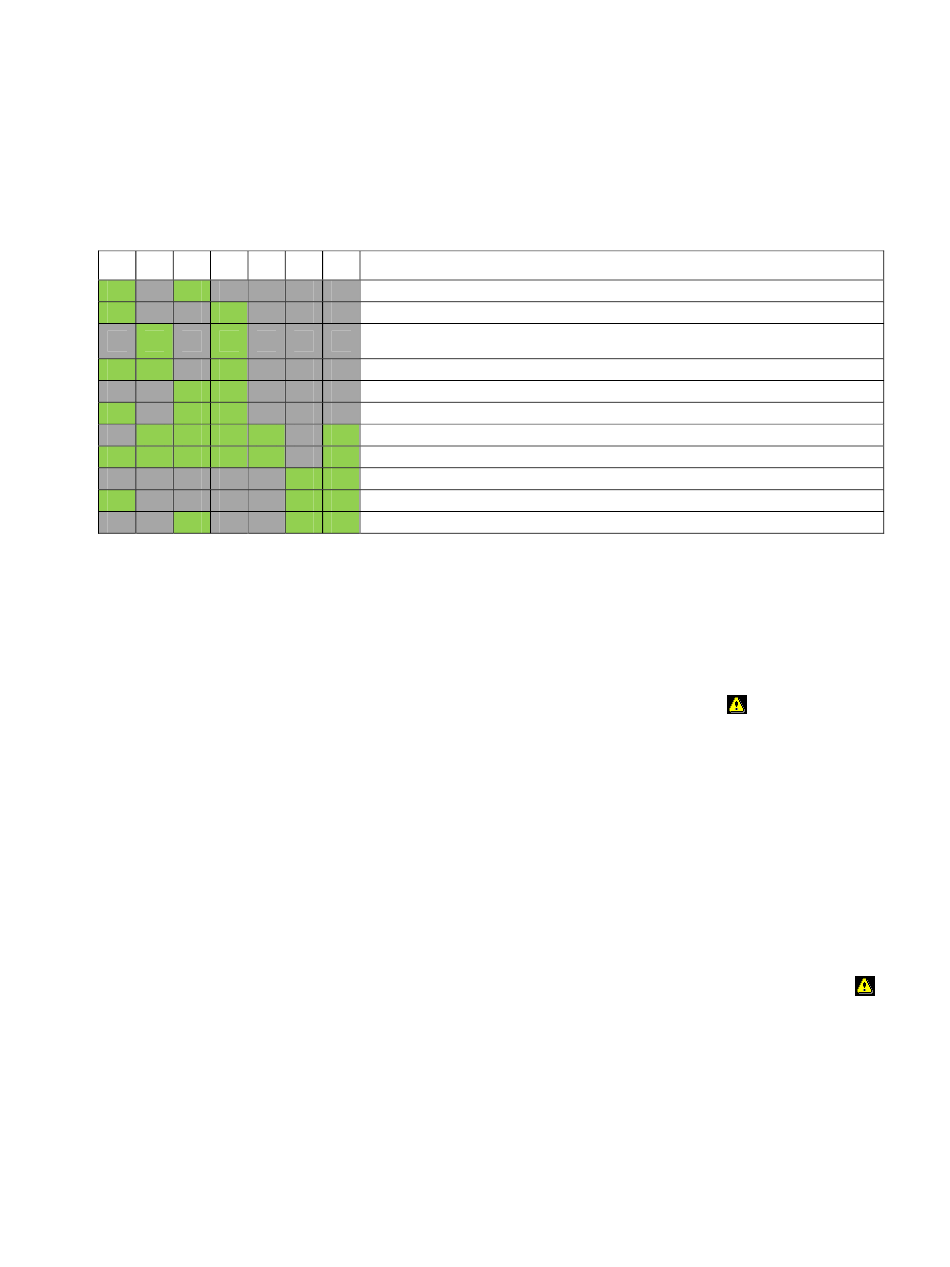

Tableau 7: Code d'erreur binaire avec élément de commande à DEL
3.9.2
Visualisation par l'écran tactile TFT
Une visualisation d'erreurs en texte clair est uniquement possible à travers l'écran tactile TFT.
3.9.2.1
Erreur de capteur capteurs de température T1...T4
Evènement déclenchant l'erreur: En cas d'une rupture de capteur ou d'un court-circuit d'un capteur de
température, sur la marge de l'écran sur la droite en haut, un triangle de signalisation
Le texte clair de l'erreur se trouve dans Menu/Informations/Affichage d'erreurs:
Erreur capteur 1
Erreur capteur 2
Erreur capteur 3
Erreur capteur 4
Conséquence: Les ventilateurs d'air pulsé et d'air évacué sont désactivés. Le bypass est fermé.
Condition de réinitialisation: Dès que le capteur soit identifié sans erreur, les ventilateurs se remettent
en marche avec le niveau activé auparavant et le clapet de bypass reprend vers la position où il était
avant le déclenchement de panne.
3.9.2.2
Erreur valeur de seuil température d'air pulsé trop basse
Evènement déclenchant l'erreur: Lors d'un écart en moins par rapport à la température d'air pulsé
T_apu x_apu_min, sur la marge de l'écran sur la droite en haut, un triangle de signalisation
apparaît. Le texte clair de l'erreur se trouve dans Menu/Informations/Affichage d'erreurs:
Erreur température d'air pulsé trop basse
Conséquence: Les ventilateurs d'air pulsé et d'air évacué sont désactivés. Le bypass est fermé.
Condition de réinitialisation: Dès que le seuil x_apu_min soit supérieur à 1 Kelvin pour au moins
60 sec, les ventilateurs se remettent en marche avec le niveau activé auparavant et le clapet de bypass
reprend vers la position où il était avant le déclenchement de panne.
L6
L7
Erreur température d'air pulsé trop basse
Erreur bypass (position)
Erreur bypass (courant)
Erreur bypass (position finale OUVERTE)
Erreur bypass (position finale FERMEE)
Erreur bypass (logique)
Erreur de communication esclave ventilateur
x
Erreur de communication dégivreur
x
Erreur de communication registre de chauffe
x
x
Erreur de communication clapet de l'échangeur géothermique
x
x
Erreur de communication
x
x
Signification
apparaît.
