DPSI RV / RV Mini Instructions d'emploi Version 1.1

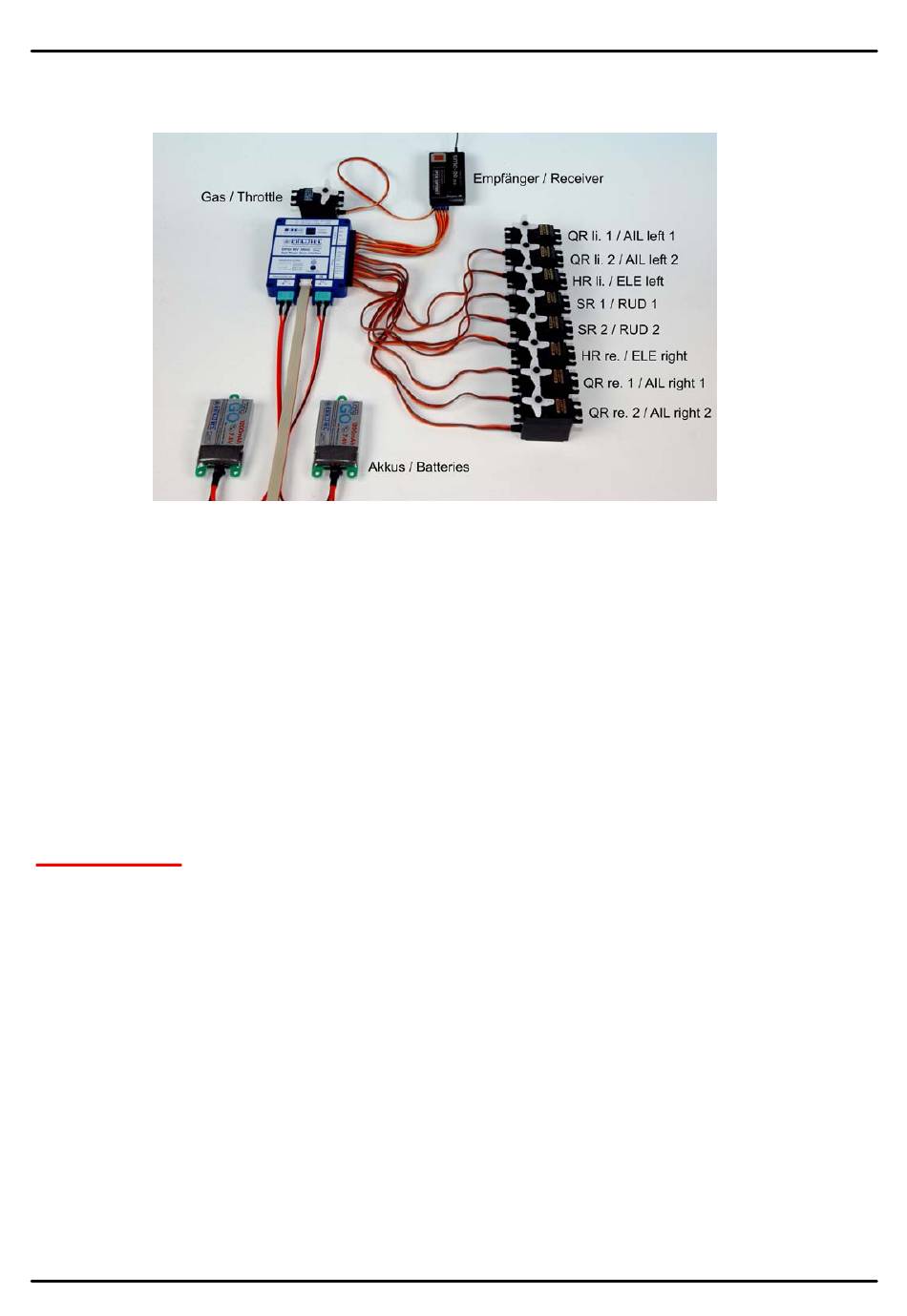

Schéma de raccordement du "DPSI RV Mini" :
Dans cet exemple, 8 servos au total sont raccordés sur le "DPSI RV
Mini", le gaz servos restants étant raccordés directement au récepteur.
Sur tous les servos branchés sur le "DPSI RV Mini", le câble
d'impulsions est en bas (comme prédéterminé par le sens d'enfichage
du boîtier (biseau)). Nous déconseillons de raccorder plus de 10
servos dans un système complet avec le "DPSI RV Mini", car les
seuils de courant pourraient être atteints. En cas d'utilisation de servos
numériques, veiller dans tous les cas à avoir un bon refroidissement du
radiateur.
Remarque :
La consommation totale de courant du système varie selon le
nombre et la puissance des servos utilisés. Plus le courant total
est élevé, plus la quantité d'énergie transformée en chaleur est
grande. Le radiateur du "DPSI RV / RV Mini" peut ainsi devenir
brûlant (jusqu'à 100 °C). Ce n'est pas un défaut mais la preuve
d'un fonctionnement normal. Veiller en conséquence à avoir une
évacuation suffisante de la chaleur (distance avec les parois
voisines, comme celles du fuselage, entre autres ; éventuellement
amenée d'air frais). Lorsque le DPSI RV est entièrement occupé
(plus de 20 servos), il est possible de monter un radiateur
supplémentaire.
