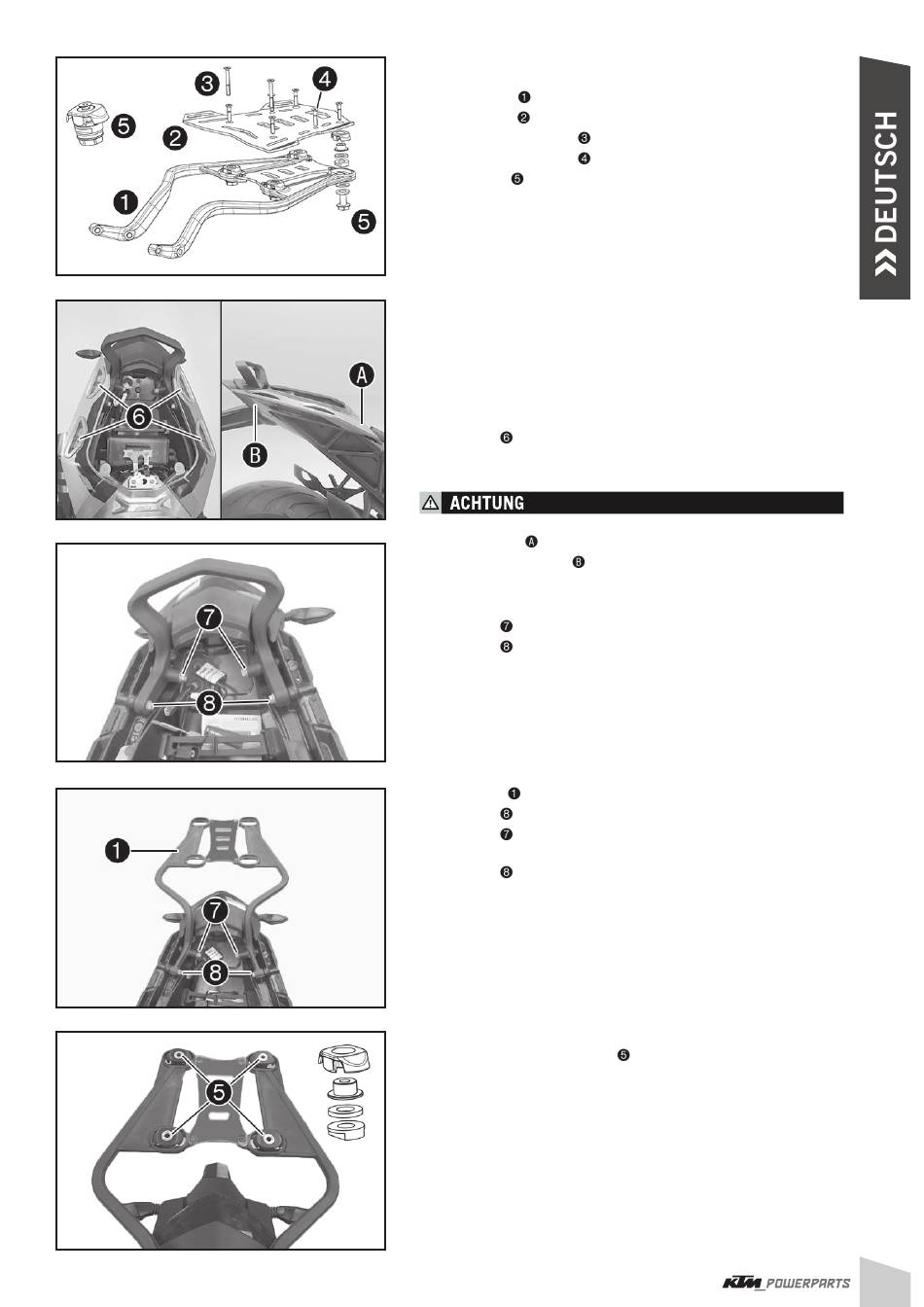

Lieferumfang

1x Grundträger
1x Trägerplatte
2x Senkschraube M6x50
2x Senkschraube M6x30
4x Montagekit
4x Senkschraube M6x30
4x Gummilager
4x Distanzbuchse
8x Gummischeibe
4x Gleitführung
4x Gleitbuchse
4x Mutter
Vorarbeit
- Beifahrersitzbank abnehmen (s. Bedienungsanleitung).

Montage

- Schrauben entfernen.
- Kofferhalterungen beidseitig entfernen.
- Seitenverkleidung beidseitig entfernen.
Um Beschädigungen an der Seitenverkleidung zu vermeiden
erst im Bereich die Nase aus der Halterung ziehen und an-
schließend im Bereich ausfädeln!
- Schrauben mit Gummis der Sitzbankaufl age entfernen.
- Schrauben entfernen.
- Soziusgriff abnehmen.
- Grundträger (Lieferumfang) positionieren.
- Schrauben montieren, aber noch nicht festziehen.
- Schrauben mit Gummis der Sitzbankaufl age montieren und mit
18 Nm festziehen.
- Schrauben montieren und mit 18 Nm festziehen.
- Gummilager, Distanzbuchsen, Gummischeiben und Gleitführungen
(Abb. rechts) des Montagekits (Lieferumfang) positionieren.
3
