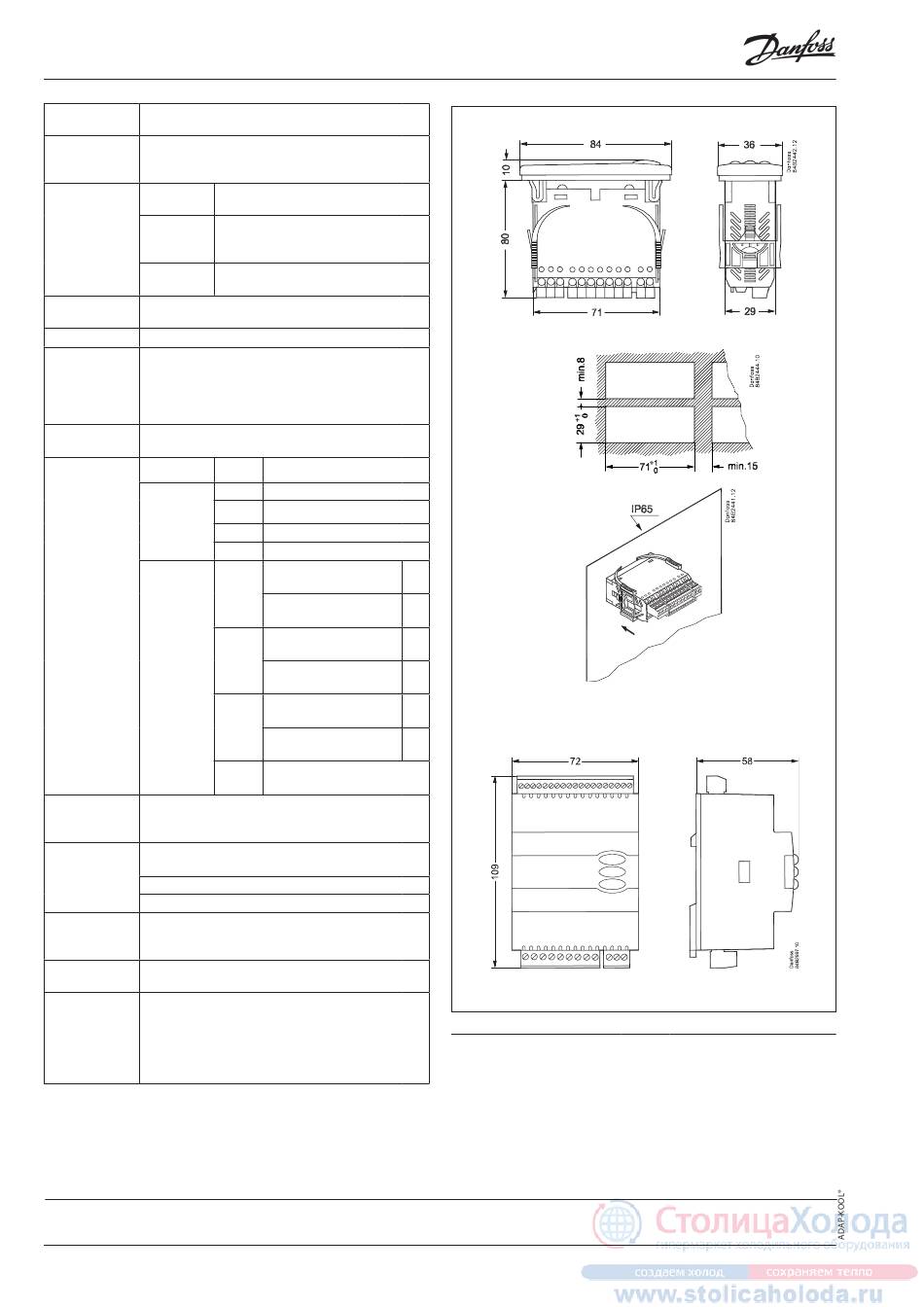

Caractéristiques techniques
Tension d'alimen-
230 V c.a.. +10/-15 %. 2,5 VA, 50/60 Hz
tation
Pt 1000 ou
Sondes PTC (1000 ohm / 25°C) ou
NTC-M2020 (5000 ohm / 25°C)
Plage de
-60 à +99°C
mesure
±1 K sous -35°C
Précision Régulateur ±0,5 K de -35 à +25°C
±1 K au-desus de +25°C
Sonde Pt ±0,3 K à 0°C
1000 ±0,005 K par degré
Afficheur/
LED, trois chiffres
commande
Affichage externe EKA 163A,/EKA 164A
Signal provenant de la fonction de contact
Exigences en matière de contacts : doivent être plaqués or
Entrées digitales La longueur de câble doit être inférieure ou égale à 15 m.
Utiliser des relais auxiliaires lorsque la distance est
supérieure.
Câble de 1,5 mm max.
2
Max. 1 mm sur les sondes et les entrées DI
raccordement 2
DO1
DO2
EKC 202D
DO3
DO4**
DO1
Relais*
DO2
EKC 302D
DO3
DO4**
EKC 202D : par carte d'insertion
Transmission de
EKC 302D : MODBUS fixe. Peut être étendu avec LON
données
ou MODBUS par carte d'insertion.
0 à +55°C, Fonctionnement
-40 à +70°C, Transport
Ambiance
Humidité relative de 20 à 80%, non condensante
Chocs et vibrations à proscrire
EKC 202D: IP 65 depuis la face avant.
Etanchéité Les boutons et la face avant sont parfaitement étanches
EKC 302D: IP 20
Réserve de
4 heures
marche, horloge
Conforme à la directive de l'UE sur les appareils basse
tension et aux critères CEM (compatibilité électromagné-
tique) pour obtention de la marque CE.
Homologations
EKC 202D:
Approbation UL selon UL 60730
Testé LVD selon EN 60730-1 et EN 60730-2-9, A1, A2
Testé EMC selon EN 61000-6-3 et EN 61000-6-2
Danfoss n'assume aucune responsabilité quant aux erreurs qui se seraient glissées dans les catalogues, brochures ou autres documentations écrites.Dans un souci constant d'amélioration, Danfoss se réserve le droit d'apporter sans
préavis toutes modfications à ses produits, y compris ceux se trouvant déjà en commande, sous réserve, toutefois, que ces modifications n'affectent pas les caractéristiques déjà arrêtées en accord avec le client. Toutes les marques de
fabrique de cette documentation sont la propriété des sociétés correspondantes.
Danfoss et le logotype Danfoss sont des marques de fabrique de Danfoss A/S. Tous droits réservés.
24
IEC60730
10 (6) A & (5 FLA, 30 LRA)
10 (6) A & (5 FLA, 30 LRA)
6 (3) A & (3 FLA, 18 LRA)
4 (1) A, Min. 100 mA**
10 (6) A &
1)
(5 FLA, 30 LRA)
16 (8) A &
2)
(10 FLA, 60 LRA)
6 (3) A & (3 FLA, 18 LRA) 1)
10 (6) A &
2)
(5 FLA, 30 LRA)
6 (3) A & (3 FLA, 18 LRA) 1)
10 (6) A &
2)
(5 FLA, 30 LRA)
4 (1)A Min. 100 mA**
Manuel RS8EE304 © Danfoss 03-2012
* EKC 202D: DO1et DO2 sont des relais 16 A. DO3 et DO4 sont des relais 8 A. Cette
charge maximum doit être respectée.
EKC 302D : DO1 est un relais de 20 A. DO2 et DO3 sont des relais de 16 A. DO4
est un relais de 10 A. La charge maximale mentionnée plus haut doit être
observée lors de la connexion sans contrôle de croisement au point zéro. Lors
de la connexion avec contrôle de croisement au point zéro, la charge doit être
augmentée à la valeur indiquée par 2)
** Placage or assurent la fermeture en cas de faible charge de contact
1) Avec relais externe (c70=ON) (contrôle de croisement au point zéro désactivée
2) Sans relais externe (c70=OFF) (contrôle de croisement au point zéro activée)
Le contact des relais et l'alimentation du régulateur doivent utiliser la même
phase et la charge (compresseur) doit être compensée en phase pour atteindre
un Cos ϕ = 1.
EKC 202D/302D
