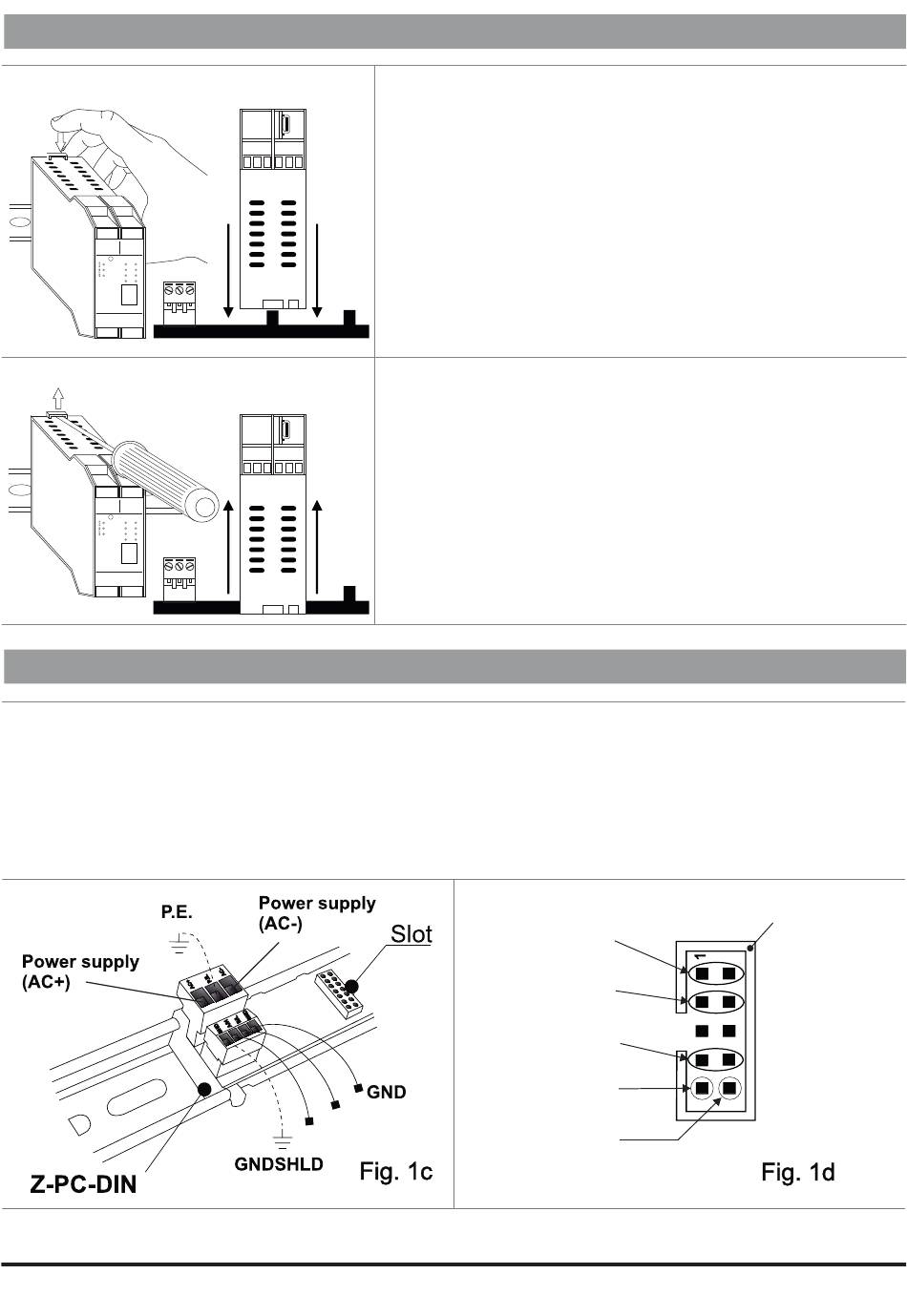

INSTALLATION SUR GUIDE DIN IEC EN 60715 ET RETRAIT
Fig. 1a
1 2 3
4 5 6
S
SENECA
PWR
DI1
PWR
Rx
I D 2
SD
ETH
Tx
I D 3
ACT
ETH
I D 4
LNK
Z-KEY-MBUS
USB
micro
22 23 24
10 11 12
Fig. 1b
1
2
3
4
5
6
S
SENECA
PWR
DI1
PWR
Rx
I D 2
SD
ETH
Tx
I D 3
ACT
ETH
I D 4
LNK
Z-KEY-MBUS
USB
micro
22 23 24
10 11 12
UTILISATION DE L'ACCESSOIRE Z-PC-DINAL
Ne pas retourner le module et ne pas forcer l'introduction du connecteur IDC10 sur le bus Z-
PC-DIN. Le connecteur IDC10 situé à l'arrière du module doit être inséré sur un emplacement libre
du bus Z-PC-DIN.
La figure reporte la signification des différentes broches du connecteur IDC10 situé à l'arrière pour
pouvoir éventuellement fournir les signaux directement à l'aide de ce connecteur.
Les Figures 1 c et 1 d indiquent le branchement d'alimentation et le port RS485 COM1 sur l'IDC10.
t
Introduction dans le guide OMEGA IEC EN 60715 :
1) Déplacer vers l'extérieur les deux crochets sur la partie
arrière du module comme illustré dans la fig. 1b.
22 23 24 10 11 12
2) Insérer le connecteur arrière IDC10 du module sur une
fente libre de l'accessoire pour guide OMÉGA comme illustré
sur la figure 1a. (l'introduction est univoque parce que les
connecteurs sont polarisés).
3)
crochets situés de chaque côté du connecteur arrière IDC10
comme illustré sur la fig.1a..
22 23 24 10 11 12
Retrait du guide OMEGA IEC EN 60715 :
Comme illustré sur la figure 1b :
1) Déplacer vers l'extérieur les deux
crochets latéraux du module en faisant
levier avec un tourne-vis.
2) Extraire délicatement le module du guide.
B
A
Pour fixer le module au guide OMEGA, serrer les deux
Power supply
AC-
Power supply
AC+
RS485
GND
RS485
A
RS485
B
IDC10
FRANÇAIS - 4/8
