Guide de démarrage rapide
(8200-1923-0102_B0)
Caméra de contrôle d'accès par reconnaissance faciale Illustra Insight
2MP
Contenu
 1 unité de contrôle Illustra
 1 module de caméra satellite
 1 guide de démarrage rapide
 1 clé Torx
 1 gabarit de perçage
 1 câble S/FTP CAT6 de 10 m (ne pas utiliser un autre câble)
 2 serre-câbles en ferrite
Outils d'installation
 1 perceuse
Référence rapide

Adresse IP par défaut : 192.168.1.168 (DHCP activé)

Nom d'utilisateur par défaut : admin

Mot de passe par défaut : admin

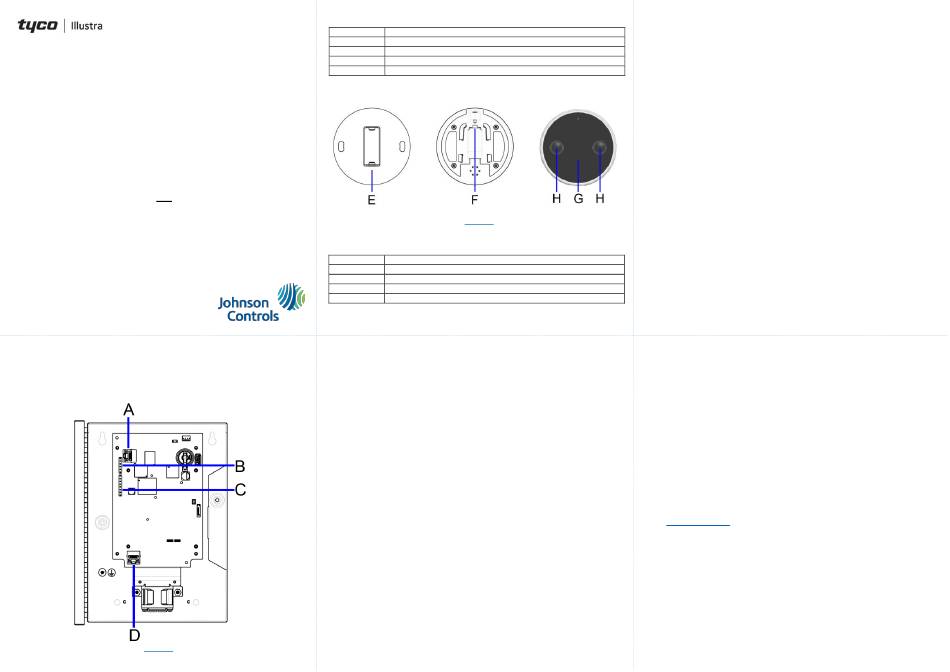

Figure 1 : Composants de l'unité de contrôle Illustra
Figure 1
Tableau 1 : Description des composants de l'unité de contrôle
Sécurité
Composant
A
B
C
D
Figure 2 : Composants de la caméra Illustra Insight
Tableau 2 : Description des composants de la caméra Illustra Insight
Composant
E
F
G
H
Éléments requis non fournis avec le matériel (Caméra 1 au serveur)
 1 injecteur IEEE 802.3bt à port unique (par ex. PoE60U-1BT).
 1 câble Ethernet CAT5/6 reliant la sortie de l'injecteur à l'unité de contrôle
Illustra.
 1 câble Ethernet CAT5/6 reliant l'entrée de l'injecteur au port Ethernet du serveur
de reconnaissance faciale.
Éléments requis non fournis avec le matériel (caméras supplémentaires
ajoutées au serveur)
 Nombre requis d'injecteurs IEEE 802.3bt à port unique (par ex. PoE60U-1BT).
 1 switch Ethernet Gigabit.
 Nombre requis de câbles Ethernet CAT5/6 reliant la sortie de l'injecteur à l'unité
de contrôle Illustra.
 Nombre requis de câbles Ethernet CAT5/6 reliant l'entrée de l'injecteur au Switch
réseau.
 1 câble Ethernet CAT5/6 reliant le Switch réseau au port Ethernet du serveur de
reconnaissance faciale
Cybersécurité
Les mises à jour des microprogrammes garantissent une sécurité et une
performance opérationnelle optimales de votre caméra. Avant la première
utilisation de votre caméra Illustra Insight, il est important de procéder à la mise à
jour du microprogramme. Pour accéder au microprogramme et à la documentation
connexe, rendez-vous sur https://illustracameras.com.
Installation de la caméra satellite
Pour monter la caméra satellite sur une surface, procédez comme suit :
1. Placez le gabarit sur la surface de montage à la hauteur recommandée
de 1,6 mètre, et percez les trous aux endroits indiqués sur le gabarit pour
le montage et le chemin de câbles.
2. Placez le support de montage sur la surface et alignez les orifices du
support de montage avec les trous percés dans la surface. Vérifiez que le
support est d'équerre et que la vis est en place.
Remarque : L'extrémité caméra du câble CAT6 S/FTP doit être
acheminée à travers le support monté au mur et être branchée au dos du
module de la caméra satellite (F) (Figure 2).
Description
Connecteur réseau Power Over Ethernet IEEE 802.3bt
Interface OSDP
Interface Wiegand
Connecteur de caméra satellite
Figure 2
Description
Support mural
Emplacement de la connexion du câble satellite
Module de caméra satellite
Objectifs
.
Installation de la caméra satellite (suite)
Pour monter la caméra satellite sur une surface, procédez comme suit :
Placez la caméra sur son support de montage et réglez-la à l'ange
3.
désirée à +/- 20 °. À l'aide de la clé Torx fournie, serrez la vis de sécurité
située sur la partie haute du support de montage afin de fixer de manière
sécurisée la caméra à son support.
Remarque : Pour garantir la conformité CEM/IEM, l'installateur ou l'utilisateur
doit clipser les manchons en ferrite fournis sur les câbles Caméra satellite et
Bâtiment après les avoir acheminés à travers le conduit du boîtier de l'unité
de contrôle Illustra. La distance jusqu'à la fiche du connecteur RJ45 est
d'environ 155 mm afin de permettre une boucle à l'intérieur du boîtier et de
placer confortablement les manchons en ferrite le long des cartes PCB.
Installation de l'unité de contrôle
Pour installer votre unité de contrôle Illustra Insight, procédez comme suit :
Placez l'unité de contrôle contre la surface de montage et marquez
1.
l'emplacement des quatre orifices.
2. Inspectez la surface de montage et sélectionnez les éléments de fixation
appropriés. Si besoin, percez quatre trous pour les quatre chevilles en
plastique.
Placez l'unité de contrôle sur la surface de montage et alignez les quatre
3.
orifices de l'unité de contrôle avec les quatre trous percés dans la surface
de montage.
Insérez dans les orifices quatre vis d'au moins 4,2 mm de diamètre et fixez
4.
l'unité de contrôle à la surface de montage.
Remarque : Pour garantir la conformité CEM/IEM, l'installateur ou
l'utilisateur doit raccorder le connecteur de mise à la terre sur le goujon de
masse situé à l'intérieur du boîtier métallique de l'unité de contrôle.
Installation du matériel
Pour installer le matériel Illustra Insight, procédez comme suit :
À l'aide du câble S/FTP CAT6 de 10 m fourni, reliez le connecteur (F)
1.
(Figure 2) du module de la caméra satellite au connecteur (D) (Figure 1) de
la caméra satellite sur l'unité de contrôle.
Remarque : Pour garantir le bon fonctionnement de la caméra, il est
déconseillé d'utiliser d'autres câbles S/FTP CAT6.
Branchez l'unité de contrôle Illustra à une source d'alimentation IEEE
2.
802.3bt (A).
3. Facultatif : Branchez une interface Wiegand (C) ou OSDP (B) pour
l'intégration du contrôle d'accès.
Configuration réseau
Pour configurer le réseau de votre caméra Illustra Insight, procédez comme suit :
Accédez à l'interface utilisateur graphique Web de la caméra depuis
1.
http://<ipaddress>
2. Dans le menu Affichage, sélectionnez Configuration.
3. Sélectionnez Réseau dans le menu Configuration et configurez les
paramètres du réseau.
Remarque : Il n'est pas possible de configurer un serveur DNS primaire, ce
champ peut donc rester vierge.
4. Cliquez sur Appliquer pour valider les nouveaux paramètres réseau.
Remarque : La caméra redémarre alors.
