Heat
Link
www.heatlinkgroup.com
Application: Injection électronique
Petite source de chaleur ou chauffe-eau domestique (lorsque approuvé) et circuit 1
(1 circuit injection basse temp. - réglage/modulation automatique de la température de l'eau pour le chauffage par le
plancher)
Obturateur
de reflux
Appoint d'eau 1/2"
Chaudière
Remarque: Les raccords en T
doivent être séparés par une
distance maximum égale à quatre
fois le diamètre du tuyau
Remarque :
• Les évents, les réservoirs de dilatation, les valves de décharge de pression etc. de la chaudière suivant les règlements locaux
• Les schémas sont conçus uniquement pour un plan de système HeatLink
son cas particulier.
• Utiliser des valves d'isolement à tournant sphérique pour tous les circuits et composants.
• La retombée du circuit thermal doit être de 16'' au minimum.
• La retombée de la branche injection et du circuit primaire doit être de 6'' au minimum.
• La valve d'équilibrage devrait être une valve à soupape.
Séquence de contrôle :
• L'unité de contrôle d'injection intérieur/extérieur met l'eau à la température correcte pour le système HeatLink
plancher. En mettant en corrélation la température extérieure de l'air, la température de l'eau d'alimentation et la température de la pièce, l'unité de
contrôle met en route la valve d'injection et le moteur qui à son tour module la température de l'eau du plancher. Pour le mode d'emploi électrique,
utiliser soit ELECT 1, 4 et 1, 5 (pour le fi l normal 3) ou ELECT 1,8 et 1,9 (pour le câblage StatLink). Remarque: en utilisant les instructions ELECT
1,8 et 1,9, ne pas se préoccuper de la valve d'équilibrage à 4 voies.
• Le bipasse d'équilibrage de température doit être réglé selon les instructions du fabricant.
• Les pompes du système (P1 & P2) doivent être activées par le contrôle d'injection intérieur/extérieur. Prévoir des sectionneurs séparés.
2
®
Capteur
extérieur
Évent d'auto
flotteur
Réservoir de
dilatation
Circuit thermal
Tuyauterie 1 diamètre plus petit
que la tuyauterie du système

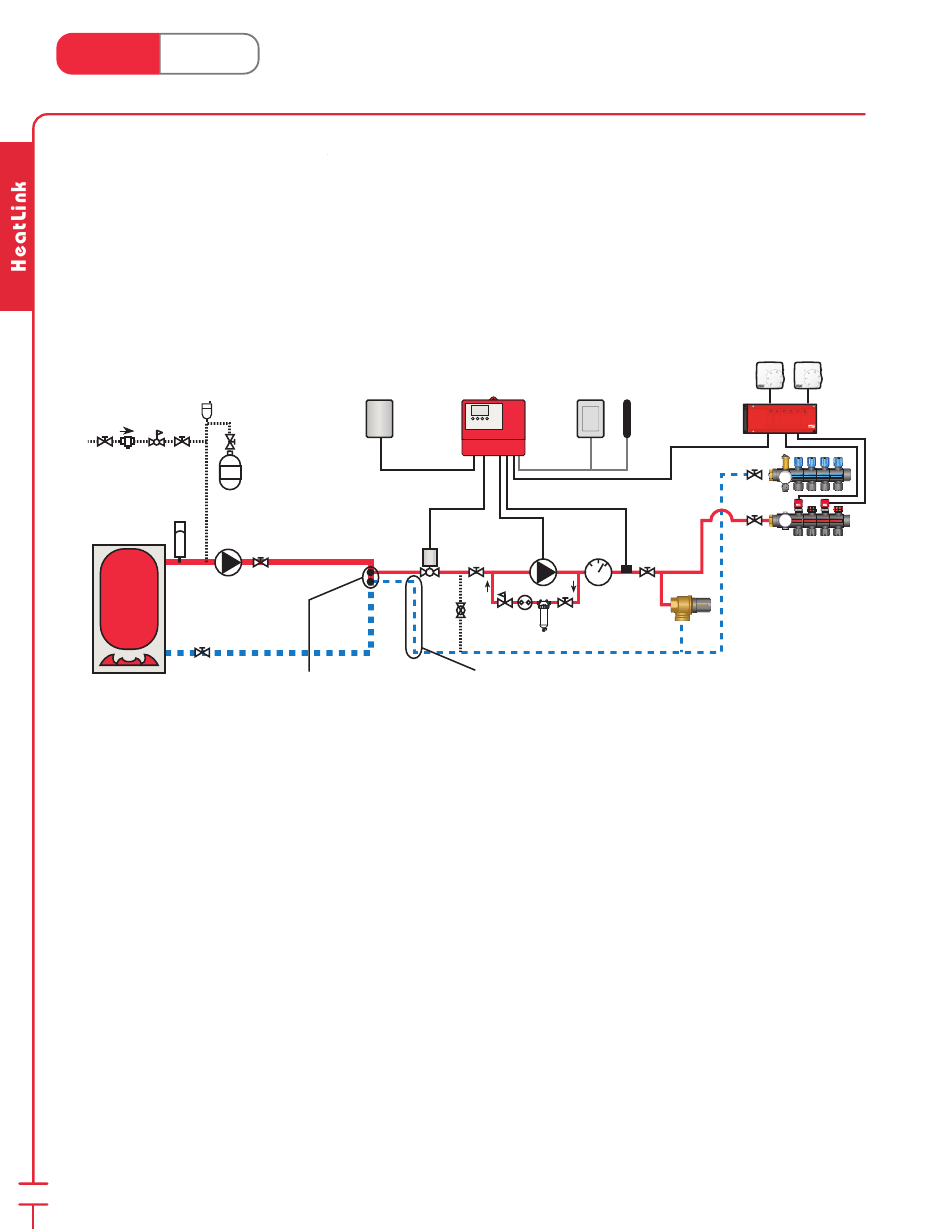

Schéma mécanique (TECH 6.4)
Contrôle du mélange injection #31320
Capteur intérieur ou capteur
Contrôle injection
de plancher optionnel
31320
Indicateur de
Valve modulante
température
d'injection
P-1
Valve
Filtre de dérivation
d'équilibrage
(valve à
soupape)
Retombée min. 16"
. L'usager doit déterminer si la disposition du système va marcher dans
®
Collecteur de distribution
Capteur
d'alimentation
Bipass d'équilibrage de
pression requis quand les
thermostats sont utilisés
de chauffage rayonnant par le
®
StatLink®
