Pour accoupler la ligne principale et une ligne se requiert un coupleur de lignes
(LC). Le Router IP CL se destine au cas où le moyen de la première soit Ethernet et
celui de la seconde soit paire tressée. Dans ce cas, on assume que le moyen de
la ligne de zones (s'il existe) est aussi Ethernet.
D'autre part, le IP Router CL peut s'ajouter à la topologie du projet sur ETS comme un
dispositif de plus. Ce n'est pas obligatoire si on utilise la configuration par défaut. Par
contre, si on désire modifier quelques paramètres ou la table de filtre, il est nécessaire
de lui assigner une direction physique pour pouvoir effectuer les téléchargements des
paramètres.
Quel que soit la situation dans la topologie, le Routeur IP CL offre une interface
d'accouplement dûment isolée et dans le cas de l'IP Router Cl avec la possibilité de filtrer le
trafic selon la topologie de l'installation ou en accord aux adresses de groupe. En d'autres
mots, le IP Router CL laissera (ou non) passer les télégrammes d'un moyen à l'autre
selon la configuration.
Note : l'adresse individuelle d'un coupleur de lignes doit être de type X.Y.0 et en cas de
fonctionner comme coupleur de zones doit être X.0.0.
https://www.zennio.fr
Ligne Principale
AA AL
4.0 0
Ligne Principale
AL
AA
3.0 0

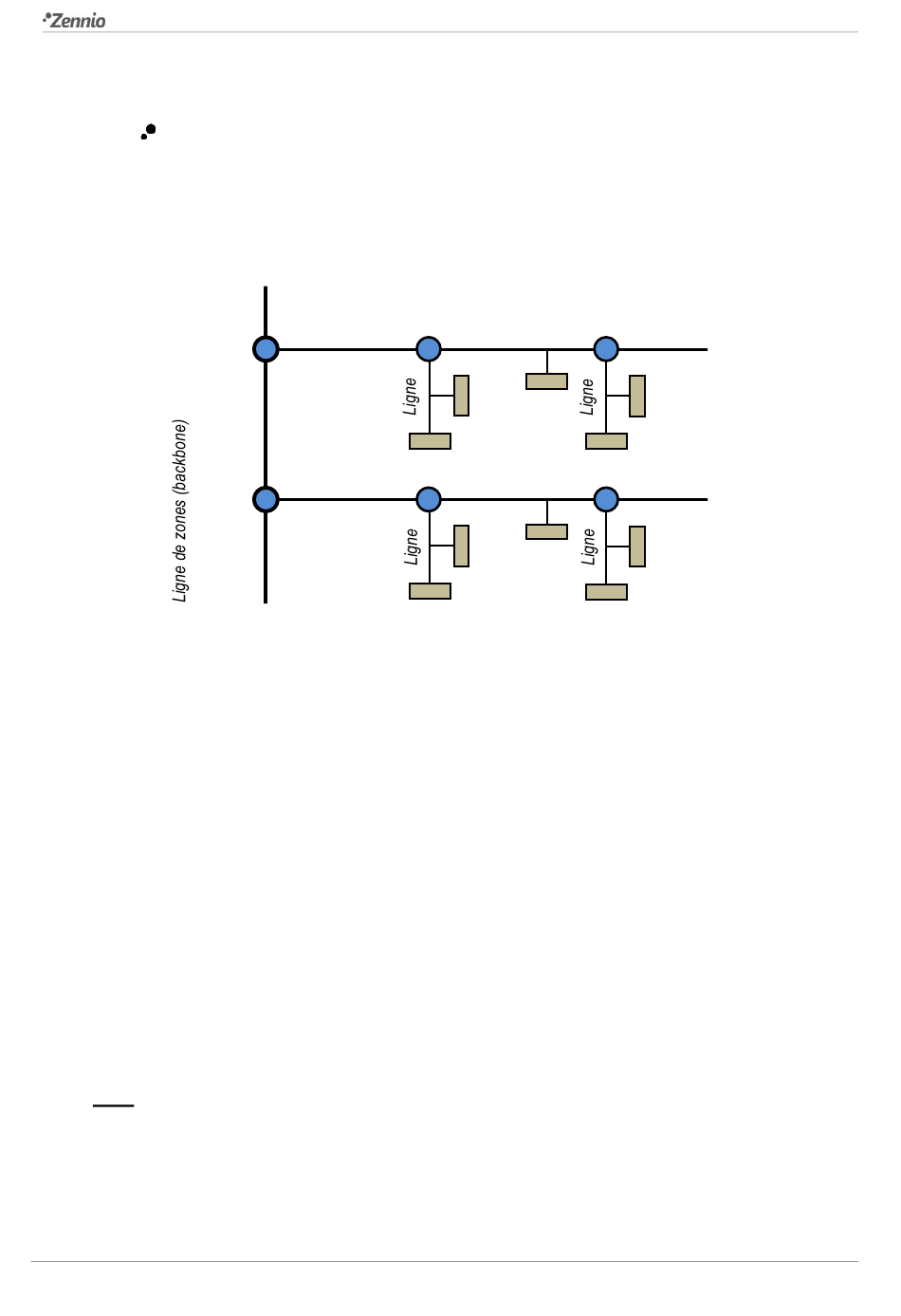

Figure 4 accouplement de lignes
4.1 0
AL
4.1 2
4.0 1
4.1 1
3.1 0
AL
3.1 2
3.0 1
3.1 1
Support technique:
IP Router / Interface CL
4.2 0
4.2 2
4.2 1
3.2 0
3.2 2
3.2 1
