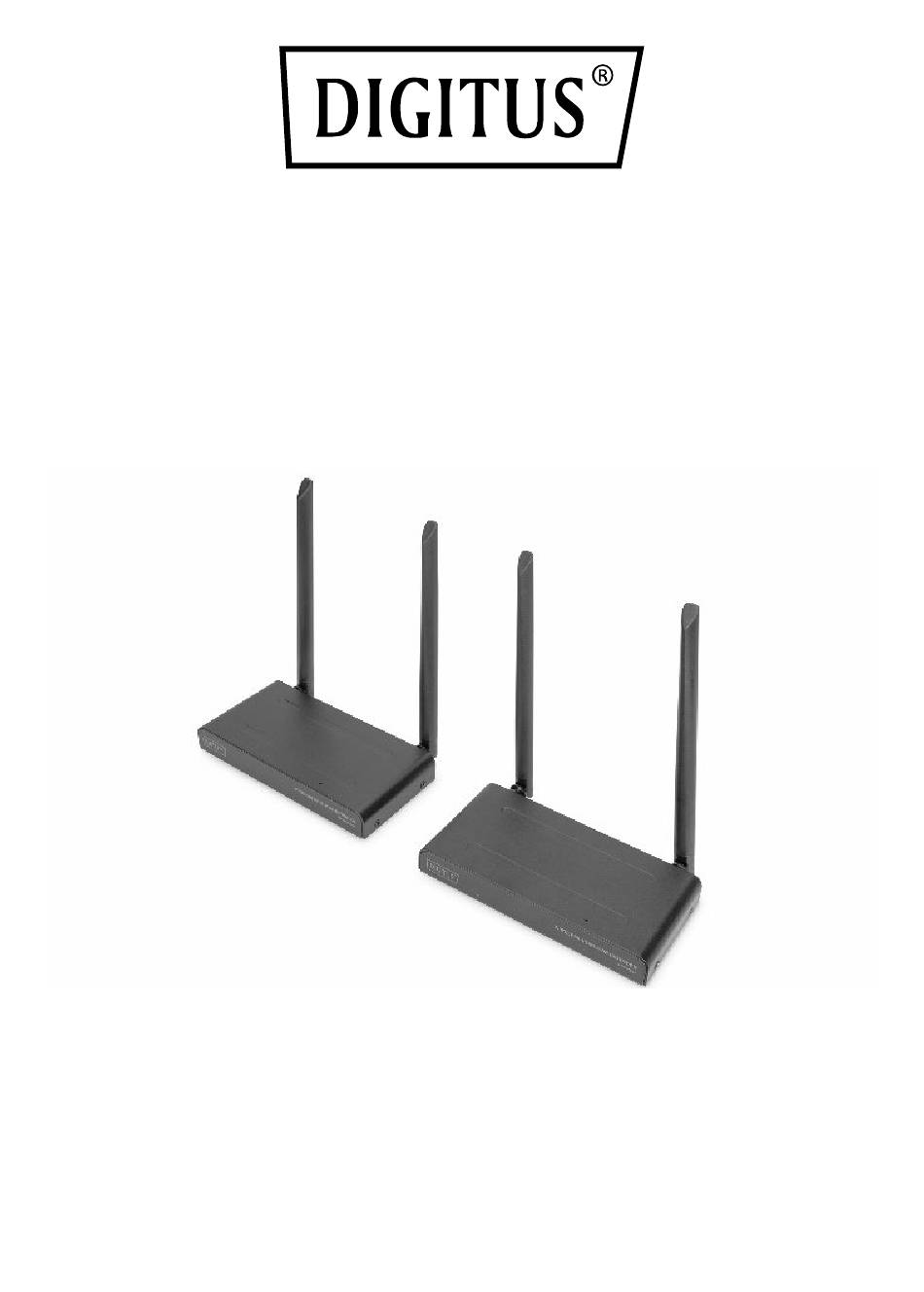

- Page 1 Kit d’Extension KVM HDMI Sans Fil, 200 m Guide d'installation rapide DS-55321...
-
Page 2: Table Des Matières
Sommaire 1. Introduction ................2 2. Fonctionnalités principales ............ 3 3. Contenu de la livraison ............3 4. Caractéristiques du produit............ 4 5. Caractéristiques du produit............ 5 6. Instructions de branchement ..........7 Installation de l’émetteur ............7 Installation du récepteur ............7 7. -
Page 3: Fonctionnalités Principales
2. Fonctionnalités principales • Transmission sans fil du signal HDMI jusqu'à 200 m (en plein air) • Liaison point à point – 1 x émetteur (source) + 1 x récepteur (périphérique de sortie) • Prise en charge de résolutions de transmission jusqu’au Full HD (1080p / 60 Hz) •... -
Page 4: Caractéristiques Du Produit
4. Caractéristiques du produit Fonctionnalités Description Plug & Play Il suffit de connecter l'émetteur aux ports HDMI du PC et de connecter le récepteur à l'écran, l'émetteur et le récepteur se connectent automatiquement HDMI IN 4K60 Prise en charge jusqu’au 4K60 en entrée HDMI Boucle de sortie HDMI Prise en charge d’une boucle de... - Page 5 Technologie anti- Technologie anti-interférence interférence exclusive pour assurer une diffusion stable dans un environnement Wi-Fi encombré, prenant en charge jusqu'à 6 kits fonctionnant en même temps Haut niveau de sécurité Pas d'inquiétude à avoir sur la sécurité des données, le Kit d’Extension KVM HDMI Sans Fil prend en charge le cryptage de sécurité...
- Page 6 Connectivité Technologie Wi-Fi MIMO 802.11 ac Interface 1 x sortie HDMI 1 x entrée HDMI 1 x Micro USB 1 x prise IR Micro USB (5 VCC) Rouge / bleu Alimentation 5 VCC / 1 A Consommation électrique Environ 2,5 W Dimensions 15,5 x 7,9 x 22 cm Poids...
-
Page 7: Instructions De Branchement
Consommation électrique Environ 2,5 W Dimensions 15,5 x 7,9 x 22 cm Poids 326 g Plage de température Fonctionnement 0 à 40 °C (32 à 104 °F) Stockage -10 à +60 °C (14 à 140 °F) Humidité Fonctionnement 10 à 80 % (humidité relative) Stockage 5 à... - Page 8 Émetteur Vue arrière du Vue de face du récepteur récepteur 1. Boucle de sortie HDMI 4. Câble USB 2. Entrée HDMI 5. Sortie HDMI 3. Câble de l’émetteur IR 6. Fonction d’extension par IR Comment commander l'appareil à l'aide de la télécommande 1.
-
Page 9: Questions Et Réponses
7. Questions et réponses Q1 : Pas de vidéo / mauvaise qualité vidéo ou vidéo incorrecte / bloquée A1 : Cet appareil a besoin d'environ 25 secondes pour démarrer après la mise sous tension. Si tous les branchements sont corrects, vous devriez voir le signal de l'émetteur et du récepteur sur le téléviseur Assurez-vous que les entrées / sorties HDMI sont correctement connectées, si les connexions ci-dessus sont... - Page 10 A7 : Essayez d'utiliser un autre câble HDMI blindé, car certains câbles peuvent parfois présenter des problèmes de compatibilité A8 : Si le problème n'est toujours pas résolu, veuillez redémarrer l'émetteur / le récepteur et réessayer Q2 : Son mauvais ou incorrect A1 : Notre appareil ne prend en charge que l'audio numérique 48/44 (1 KHz, 16 bits), veuillez vérifier que l'appareil source est...
- Page 11 A4 : Le câble d'extension IR est basé sur des signaux de télécommande compris entre 20KHz et 60KHz, qui prennent en charge la plupart des télécommandes IR du marché, mais pas les télécommandes ayant des applications spéciales ou anciennes Plage de fréquences et puissance d'émission maximale Norme Wi-Fi : Wi-Fi 5G 802.11b/g/n/ac Canal : 36, 40...
- Page 12 4. Ne pas tentez de réparer l'appareil par vous-même ni d'ouvrir le boîtier. Risque de choc électrique ! 5. Assurez une ventilation appropriée pour prévenir les risques de dommages par surchauffe. 6. Coupez l'alimentation et vérifiez que l'environnement est sûr avant d'installer l'appareil 7.
- Page 13 Avertissement Les termes HDMI, HDMI High-Definition Multimedia Interface et le logo HDMI® sont des marques commerciales déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays. ASSMANN Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité...
