ED-IE-AX-M12XF-6
-67-FC-S, 21700645 | ED-IE-AX-M12XF-RM-6
A
Kabelmontage / Cable connection / Raccordement du câble
1
2
4
5
BU
OG-WH
BU-WH
OG
BN
GN-WH
GN
BN-WH
7
cut flush
8a
8b
guide slot
Demontage / Disassembly / Démontage
1a
2
1b
U.I Lapp GmbH
Schulze-Delitzsch-Straße 25
D-70565 Stuttgart
l
l
Tel.: +49 (0)711/7838-01
Fax: +49 (0)711/7838-2640
l
e-mail: info@lappkabel.de
www.lappkabel.de
l
-67-FC-S, 21700646
A
3
6
BU-WH
click
BN
9a
guide slot
9b
3
2.
1.
de
DEUTSCH
HINWEIS
Farbige Markierungen auf dem Ladestück beachten!

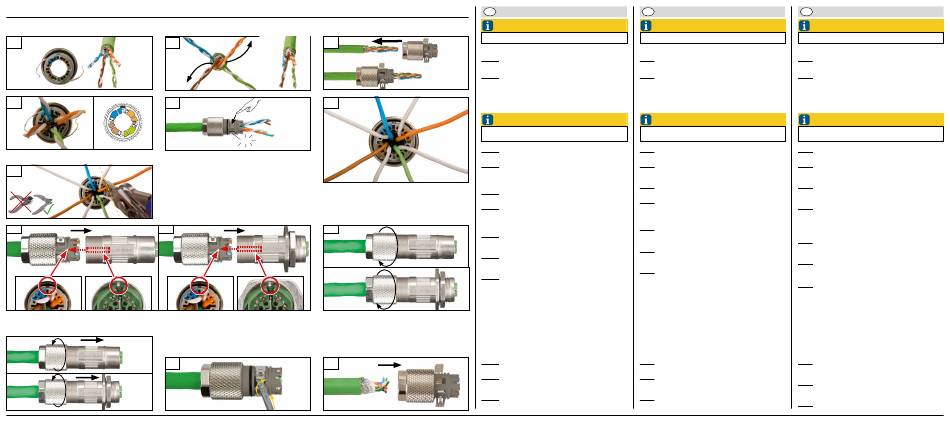

Kabelmontage
Abb. 1: Farbmarkierungen des Ladestückes zu den Adern-
paaren ausrichten.
Abb. 2: Die Adernpaare braun/weiß und orange/weiß wenn
nötig überkreuzen. Sortierte Adernpaare wieder nach vorne
bündeln.
Beachten: Die Kreuzung der Adernpaare ist vor dem Einführen
in das Ladestück vorzunehmen!
OG-WH
BU
HINWEIS
OG
Auf die richtige Positionierung des Kabels im Ladestück
achten!
Abb. 3: Das Ladestück über die Adernpaare schieben.
GN-WH
Abb. 4: Das Ladestück durch Drehen so positionieren, dass die
Farbmarkierung des Ladestücks mit dem Adernpaar des Kabels
GN
BN-WH
übereinstimmt.
Abb. 5: Die Schirmklammern in die Verrastung drücken.
Abb. 6: Die Adern entsprechend der Farbkodierung in die
Fugen des grauen Ladestückes legen.
(Zulässige Kreuzungen siehe Anschlussmatrix Seite 1)
Abb. 7: Adern mit Elektroseitenschneider bündig am Gehäuse
abschneiden.
Abb. 8: Beim Zusammenführen Führungsnut des Ladestückes
und Steg des Buchsengehäuses aufeinander ausrichten.
Abb. 9: Ladestück mit Buchsengehäuse fest verschrauben.
Demontage
Abb. 1: Ladestück vom Buchsengehäuse abdrehen...
Abb. 2: ... die 2 Schirmklammern mit einem kleinen Schrau-
bendreher lösen...
Abb. 3: ... und das Ladestück vom Kabel abziehen.
en
fr
ENGLISH
NOTE
NOTICE
Pay attention to the colored marks on the stuffer cap!
Respecter le répérage couleur sur la pièce de chargement !
Cable conncetion
Raccordement du câble
Fig. 1: Align the colored marks of the stuffer cap with the wire
Fig. 1: Aligner le répérage couleur de la pièce de chargement
pairs.
aux paires de fils. (Fig. 1)
Fig. 2: Cross the pairs brown/white and orange/white if
Fig. 2: Si nécessaire croiser les paires de fils brun/blanc et
necessary. Bundle the sorted wire pairs again forward.
orange/blanc. Rassembler les paires de fils triées vers l'avant.
Attention: Cross the wire pairs before inserting them into the
Attention: Croiser les paires de fils avant de les insérer dans la
stuffer cap!
pièce de chargement!
NOTE
NOTICE
Make sure that the cable is correctly positioned in the stuffer
Faire attention à positionner le câble correctement dans la
cap!
pièce de chargement !
Fig. 3: Slip the stuffer cap over the wire pairs.
Fig. 3: Glisser la pièce de chargement sur les paires.
Fig. 4: Turn the stuffer cap until the color mark of the stuffer
Fig. 4: Tourner la pièce de chargement pour aligner le
cap is exactly aligned with the wire pair.
répérage exactement sur la paire de fils.
Fig. 5: Press the 2 shield clamps into the clip mechanism.
Fig. 5: Enfoncer les deux clips de blindage avec un petit tour-
nevis dans le mécanisme d'encliquetage.
Fig. 6: Insert the wires according to the color coding into the
slots of the gray stuffer cap.
Fig. 6: Insérer les fils dans les logements de la pièce de charge-
(See connection matrix page 1 for allowed crossings)
ment grise conformémen au répérage couleur.
(Pour les croisements admissibles voir matrice de raccorde-
ment page 1)
Fig. 7: Cut the wires flush at the housing edge with electronic
diagonal cutters.
Fig. 7: Couper les fils nets au bord du boîtier avec une pince
coupante électronique.
Fig. 8: When combining the two parts align the guide slot of
the stuffer cap with the ridge of the jack housing...
Fig. 8: Pour l'assemblage aligner la rainure de guidage de la
pièce de chargement avec la traverse du boîtier...
Fig. 9: ... and tightly screw stuffer cap with jack housing.
Fig. 9: Visser fermement la pièce de chargement avec le boî-
tier du connecteur femelle.
Disassembly
Démontage
Fig. 1: Unscrew stuffer cap from jack housing...
Fig. 1: Dévisser la pièce de chargement du boîtier du connec-
teur femelle...
Fig. 2: ... and release the 2 shield clamps with a small screw
driver...
Fig. 2: ... débloquer les deux clips du blindage avec un petit
tournevis...
Fig. 3: ... and take off the stuffer cap from the cable.
Fig. 3: ... et dégager le câble de la pièce de chargement.
