(B30) sonde vers panneaux solaires
Position : sur le tuyau de retour dans les panneaux solaires.
La sonde est connectée à une carte d'extension X1 aux positions 3 et 4.
Type de sonde : PT1000
(B31) sonde, débit principal collecteur solaire
Position : sur le tuyau sortant des capteurs solaires, le plus près possible du
capteur solaire, ou dans un conduit plongeur ou autre objet du même type
dans le capteur solaire.
La sonde est connectée à une carte d'extension X1 aux positions 1 et 2.
Type de sonde : PT1000, câble rouge (>150 °C)
(B32) sonde, chargement énergie solaire
Position : sur le débit principal depuis l'échangeur de chaleur solaire.
La sonde est raccordée à la carte de circuit dans les positions X1 5 et X1 6.
Type de sonde : PT1000, câble gris
(B33) sonde, serpentin solaire (installation en usine)
Position : dans le tuyau de sonde inférieur du ballon.
La sonde est raccordée à la carte de circuit dans les positions G67 et G68.
Type de sonde : NTC 22k
(B41) Sonde, tampon ballon haut externe
Position : dans le tuyau de sonde ou sur la surface de la chemise de la partie
supérieure du ballon.
La sonde est raccordée à la carte de circuit dans les positions X3 9 et X3 10.
Type de sonde : NTC 22k
(B42) Sonde, tampon ballon bas externe
Position : dans le tuyau de sonde ou sur la surface de la chemise de la partie
inférieure du ballon.
La sonde est raccordée à la carte de circuit dans les positions X3 11 et X3 12.
Type de sonde : NTC 22k
(B43) sonde, ballon ECS externe
Position : dans un tuyau de sonde ou sur la surface de la chemise du ballon
ECS externe.
La sonde est raccordée à la carte de circuit dans les positions X2 7 et X2 8.
Type de sonde : NTC 22k
(B50) sonde, piscine
Position : sur le tuyau de retour entre la pompe de la piscine et la piscine.
La sonde est connectée à une carte d'extension X3 aux positions 15 et 16.
Type de sonde : NTC 22k

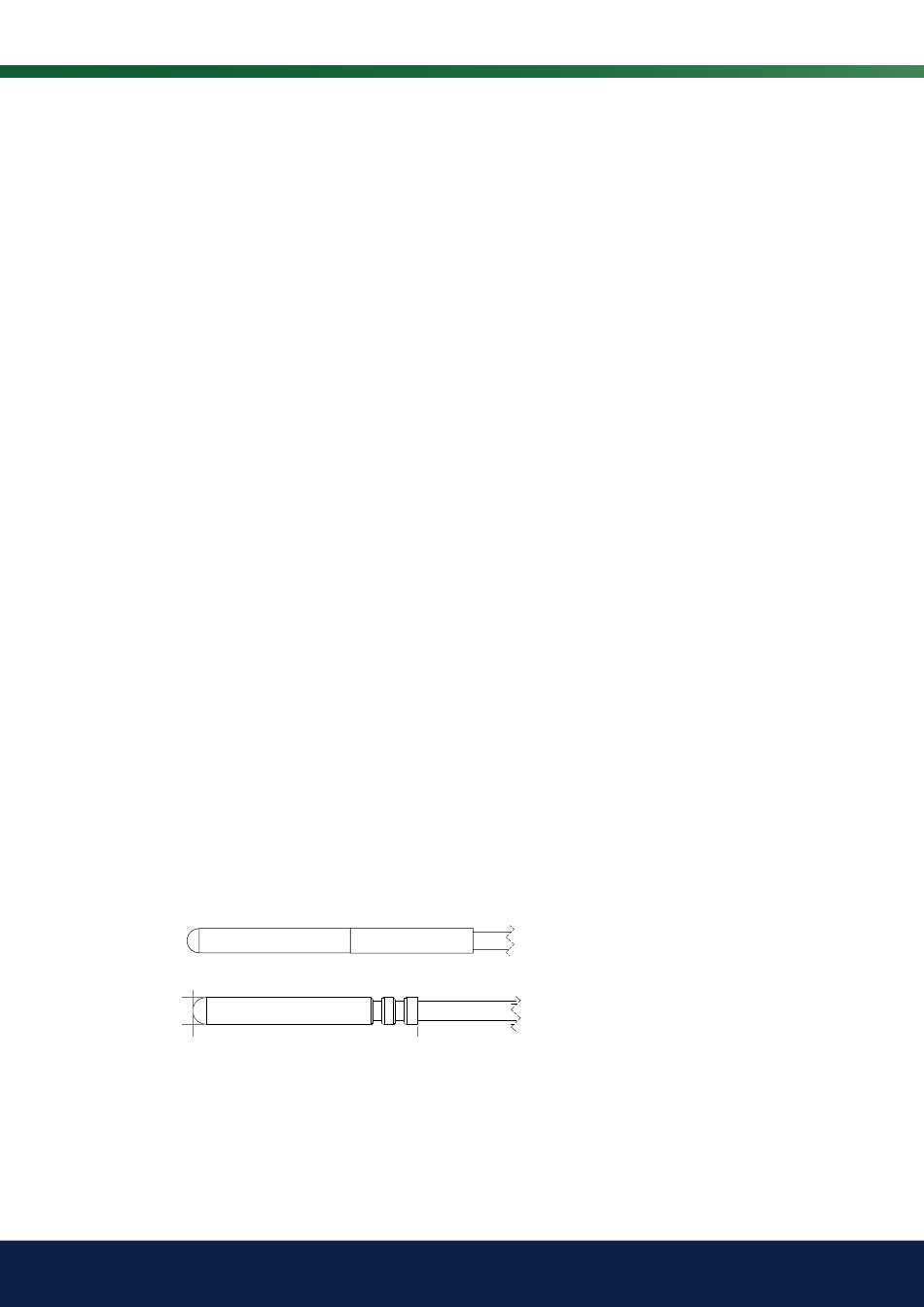

Sonde NTC 22k, câble blanc
Sonde solaire PT1000, câble gris ou rouge
150
