1.3. INSTRUCTIONS DE MONTAGE

La serrure NEXO NL1 invisible est fixée à la porte du casier à l'aide de quatre vis.
♣ Vis recommandées :
o Portes en aggloméré: Tire-fond à tête ronde de 4,5 x 35 DIN 7996 acier inoxydable (en fonction de l'épaisseur de la
porte)
o Portes en phénolique ou métalliques: Vis à tête ronde de M5 x 25 DIN 7985 acier inoxydable (en fonction de l'épaisseur
de la porte)
♣ Le couple de serrage maximal à appliquer avec le tournevis sur chaque vis ou tire-fond sera de 150 Ncm.
Pendant l'installation, veillez à vérifier que la serrure ne heurte pas le corps du casier (voir dessin 1.2).

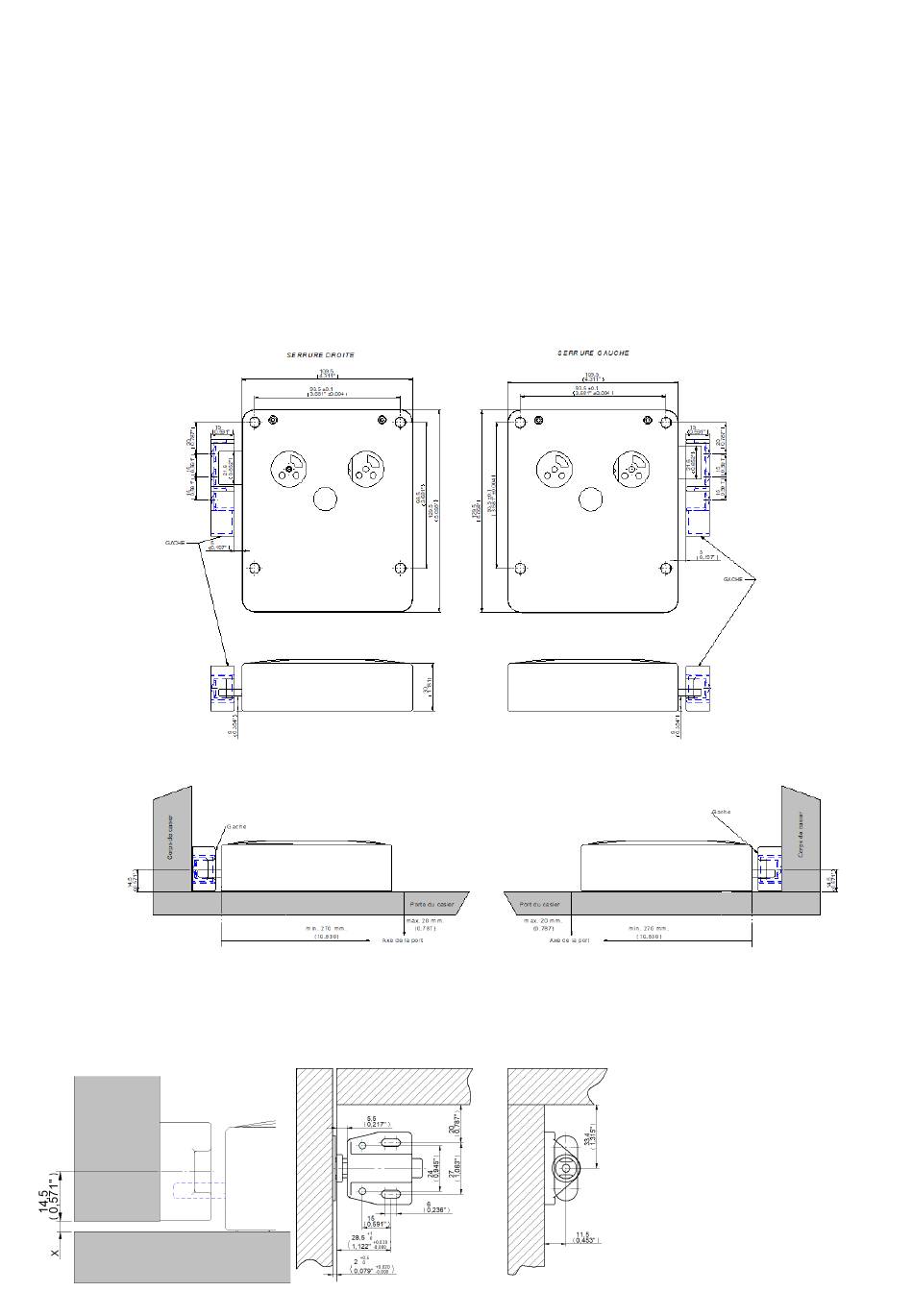

Les dimensions et la situation des points d'ancrage sont indiquées sur les dessins suivantes (les dimensions dépendent
de la conception de la serrure et du type de gâche utilisé avec la serrure :
1.3.1 Montage avec gâche de Ojmar
1.3.2 Montage avec le locquet magnétique
En cas de montage du locquet magnétique, il est nécessaire de laisser un jeu "X" sur le dessin suivant) de 2/3 mm. entre
la porte et la casier.
Dessin 1.2.- Mesures en mm (pouces)
NEXO NLX1_ INSTALLATION ET MONTAGE DE LA SERRURE NEXO NLX1 OJMAR 4
