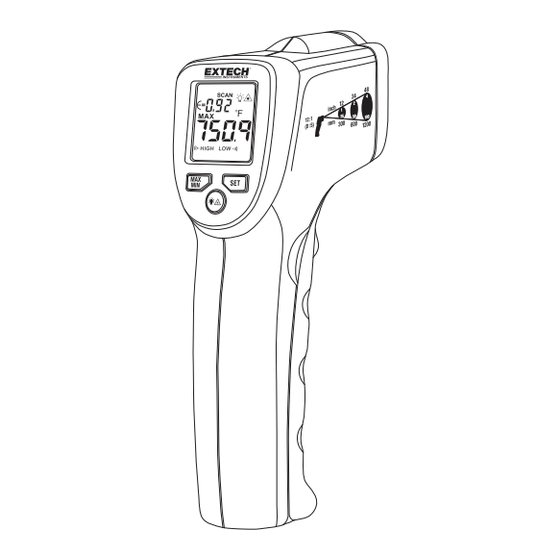

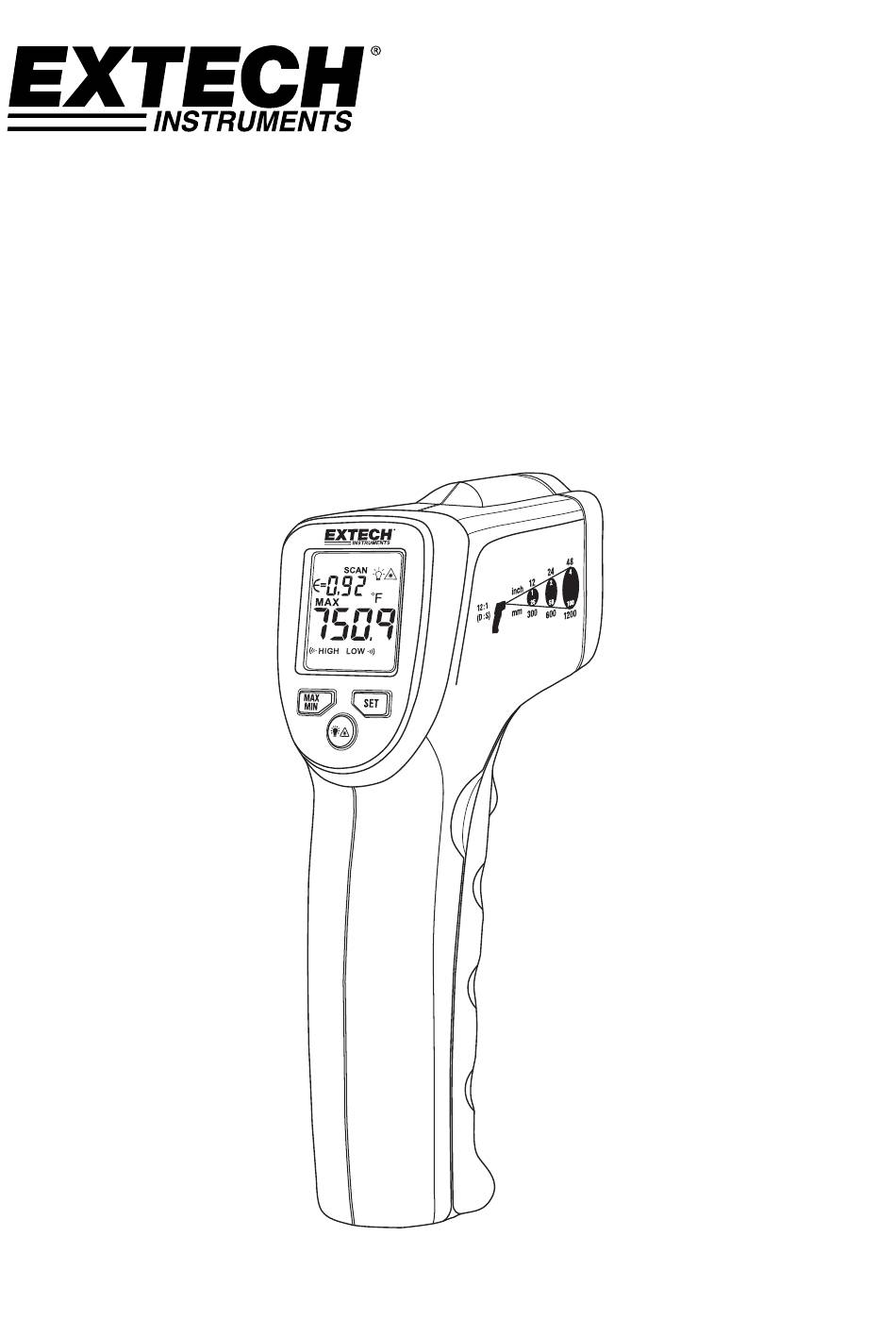

- Page 1 MANUEL D’UTILISATION Mini Thermomètre Infrarouge Avec pointeur laser et alarmes de niveaux supérieur/inférieur Modèle IR260 ...
-
Page 2: Fonctionnalités
EXTECH INSTRUMENTS Introduction Toutes nos félicitations pour votre acquisition du thermomètre infrarouge de modèle IR260. Cet instrument est capable de mesurer la température à distance (grâce au système par infrarouge) par simple pression sur la gâchette. Le pointeur laser intégré augmente la précision de visée, et l’écran LCD rétro‐éclairé ainsi que les boutons‐poussoirs permettent une utilisation pratique et ergonomique. Cet appareil est livré entièrement testé et calibré et, sous réserve d’une utilisation adéquate, vous pourrez l’utiliser pendant de nombreuses années en toute fiabilité. Veuillez visiter notre site Internet (www.extech.com) pour consulter les dernières versions de ce manuel d'utilisation, les mises à jour des produits et l'assistance client. Fonctionnalités Mesure sans contact de la température de surfaces jusqu'à 400 °C (752 °F) Rapport distance/cible de l'ordre de 12:1 (champ de visée) Ciblage avec point laser unique Maintien des données automatique sur simple relâchement de la gâchette Rétro‐éclairage de l'écran Fonction d'affichage de la température maximale/minimale Sélection des unités de mesure de la température (C°/F°) Indication dynamique de l’état de charge de la pile Émissivité réglable Indication visuelle et sonore de l'alarme pour les alarmes de températures de niveaux ... -
Page 3: Description De L'appareil
2. Bouton MAX‐MIN / Bas 3. Bouton Pointeur laser / Haut 4. Lentille du pointeur laser 5. Lentille du thermomètre infrarouge 6. Bouton RÉGLAGE 7. Bouton de numérisation et de mesure 8. Compartiment à batterie Description de l’écran Indication d'une valeur d'émissivité Icône du pointeur laser activé Mode de numérisation (actif lorsque vous appuyez sur la gâchette, la température affichée correspond à la température de la surface scannée) Mode Maintien (la mesure de température affichée se fige lorsque vous relâchez la gâchette) Icônes de température maximale/minimale Indicateur de capacité de charge de la pile (clignote lorsque le niveau de tension de la pile chute en dessous du niveau nécessaire au fonctionnement) Icône de rétro‐éclairage de l’écran Unités de température (°F/°C) Les icônes d'alarme de température et les icônes de désactivation d'alarme IR260‐fr‐FR_V1.2 1/16 ... -
Page 4: Mode Opératoire
1. Saisissez l’instrument par sa poignée et pointez‐le vers la surface à mesurer. Lisez la section Champ de visée ci‐dessous pour avoir des informations sur les ratios de distance/cible (point). 2. Pressez et maintenez enfoncée la gâchette pour mettre en marche l’appareil, puis commencez à effectuer les mesures en mode Scan. L’écran s’illuminera si les deux piles de 1,5 V contiennent suffisamment de charge. Remplacez les piles si l’écran ne s’allume pas. 3. Relâchez la gâchette, les lectures resteront affichées pendant environ 9 secondes, puis le thermomètre s’éteindra automatiquement. 4. L’instrument active par défaut les conditions programmées utilisées lorsque l’instrument a été éteint la dernière fois. Par exemple, si le laser est réglé sur ACTIVÉ et les unités de température sont définies sur °F au moment où l’instrument est éteint, l’instrument s’allumera avec les mêmes réglages. Laser : Activation/Désactivation Appuyez sur la gâchette, puis relachez‐la. Appuyez sur le bouton et MAINTENEZ‐le enfoncé pendant environ 3 secondes pour activer ou désactiver le pointeur laser. Le symbole du laser clignote après changement de l’état. Lorsque le laser est activé, le symbole du laser s’affiche sur l’écran LCD. Dirigez le faisceau rouge du laser vers une cible située à environ un centimètre au‐dessous de la cible à tester (appuyer de nouveau sur le bouton Laser désactive le laser). Mode MAX‐MIN Appuyez sur la gâchette, puis relachez‐la. Appuyez sur bouton MAX‐MIN pour afficher la lecture de température maximale (MAX) ; appuyez dessus à nouveau pour afficher la lecture minimale (MIN). Appuyez sur le bouton MAX‐ MIN et maintenez‐le enfoncé pour désactiver le mode MAX‐MIN. Rétro‐éclairage de l’écran Appuyez sur la gâchette, puis relachez‐la. Appuyez un court instant sur le bouton pour activer ou désactiver le rétro‐éclairage. IR260‐fr‐FR_V1.2 1/16 ... -
Page 5: Mode Configuration
Utilisez les boutons Haut et MAX‐MIN Bas pour incrémenter ou diminuer la limite d'alarme de température supérieure (0,1 Étapes de °C ou 0,2 étapes de °F). Maintenez enfoncé le bouton Haut ou Bas pour rapidement incrémenter ou diminuer la limite d'alarme de température supérieure. Un bip retentit lorsque la valeur de température supérieure IR260‐fr‐FR_V1.2 1/16 ... - Page 6 être affectée par des sources de lumière externes. En outre, la taille de la cible peut être si grande qu’elle couvre des surfaces qui ne sont pas censées être mesurées. Il est nécessaire de garantir que la taille de la cible soit supérieure à la taille du point. Plus la cible est petite, plus proche est la distance de mesure. Reportez‐vous au diagramme ci‐joint. IR260‐fr‐FR_V1.2 1/16 ...
-
Page 7: Émissivité
0,95. Si possible, appliquez du scotch opaque ou de la peinture noire sur la surface avant de mesurer. Patientez pendant un moment pour permettre au scotch ou à la peinture d'atteindre l'équilibre thermique avec la surface de l'objet couvert. Mesurez uniquement la température de la surface couverte par le scotch ou la peinture une fois l'équilibre atteint. Remarques concernant les mesures 1. L’objet à tester doit être plus grand que la taille du point (cible) calculée par le schéma du champ de visée. 2. Si la surface de l’objet en cours de test est couverte de givre, d’huile, de crasse, etc., nettoyez‐la avant de prendre les mesures. 3. Si la surface d’un objet est très réfléchissante, appliquez‐y du ruban masque ou de la peinture noire mat avant de prendre les mesures. 4. L’appareil peut ne pas prendre des mesures précises sur des surfaces transparentes comme le verre. 5. La vapeur, la poussière, la fumée, etc. sont autant de facteurs qui peuvent fausser les mesures. 6. L’instrument compense les écarts en température ambiante. Il peut, toutefois, prendre jusqu’à 30 minutes pour que l’instrument s’adapte à de très fortes variations de température ambiante. 7. Pour trouver un point sous tension, pointez l’instrument hors de la zone d’intérêt, puis balayez partout (dans un mouvement de haut en bas) jusqu’au repérage du point sous tension. IR260‐fr‐FR_V1.2 1/16 ... -
Page 8: Entretien
EXTECH INSTRUMENTS Entretien Nettoyage Pour nettoyer les lentilles, utilisez de l'air comprimé pour enlever la poussière et les autres particules, nettoyez ensuite délicatement à l'aide d'un coton tige. Humidifiez le coton‐tige avec de l'eau propre. Pour nettoyer le boîtier du mètre, utilisez un chiffon doux humide. N’utilisez ni solvants ni abrasifs. Ne plongez pas le mètre IR260 dans de l’eau, ni dans aucun autre liquide. Dépannage Symptôme Problème Action « OL » s'affiche La température cible dépasse la plage de Sélectionnez une cible comprise mesures. dans la plage de mesures. « ‐OL » s'affiche La température cible est inférieure à la Sélectionnez une cible comprise plage de mesures dans la plage de mesures. L’icône de batterie Le niveau de charge de la batterie est Remplacez les piles. clignote faible. Écran vide Niveau de charge de la batterie faible Vérifiez et/ou remplacez les piles. Aucun pointeur laser Niveau de charge faible ou température Remplacez les piles ou déplacez le ambiante supérieure à 40 °C (104 °F). IR260 vers une zone de température inférieure. Remplacement des piles Lorsque l’indicateur de pile faible clignote sur l’écran ou lorsque le mètre ne s’allume pas, veuillez remplacer les piles. Le compartiment à piles se trouve dans la poignée. Le couvercle du compartiment à piles se ... -
Page 9: Données Techniques
C (32~752 F) ± 2°C (3.6°F) ou 2 % de la mesure (la plus élevée des deux étant retenue) Remarque : La précision est indiquée pour la gamme de températures ambiantes suivante : 21 à + 25 °C (70 à 77 °F) Émissivité 0,10 à 1,00 ajustable Champ de visée Rapport distance/point de mesure : 12 :1 Puissance laser Moins de 1 mW Réponse spectrale 630 à 670 mm (longueur d’onde) Caractéristiques techniques Écran Écran LCD rétro‐éclairé avec des indicateurs de fonctions Taux d’affichage env. 500 ms. Température en 0 à 40 °C (32 à 104 °F) fonctionnement Humidité en fonctionnement 75 % d’HR au maximum Alimentation Deux piles alcalines AA de 1,5 V Mise hors tension Le thermomètre s’éteint automatiquement au bout de 9 automatique secondes Poids 226 g (8,0 on.) Dimensions 172 x 97 x 46 mm (6,8 x 3,8 x 1,8 pouces) Droits réservés © 2015‐2016 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit Certifié ISO‐9001 www.extech.com IR260‐fr‐FR_V1.2 1/16 ...
