Installation d'un connecteur
passe-cloison
Montage

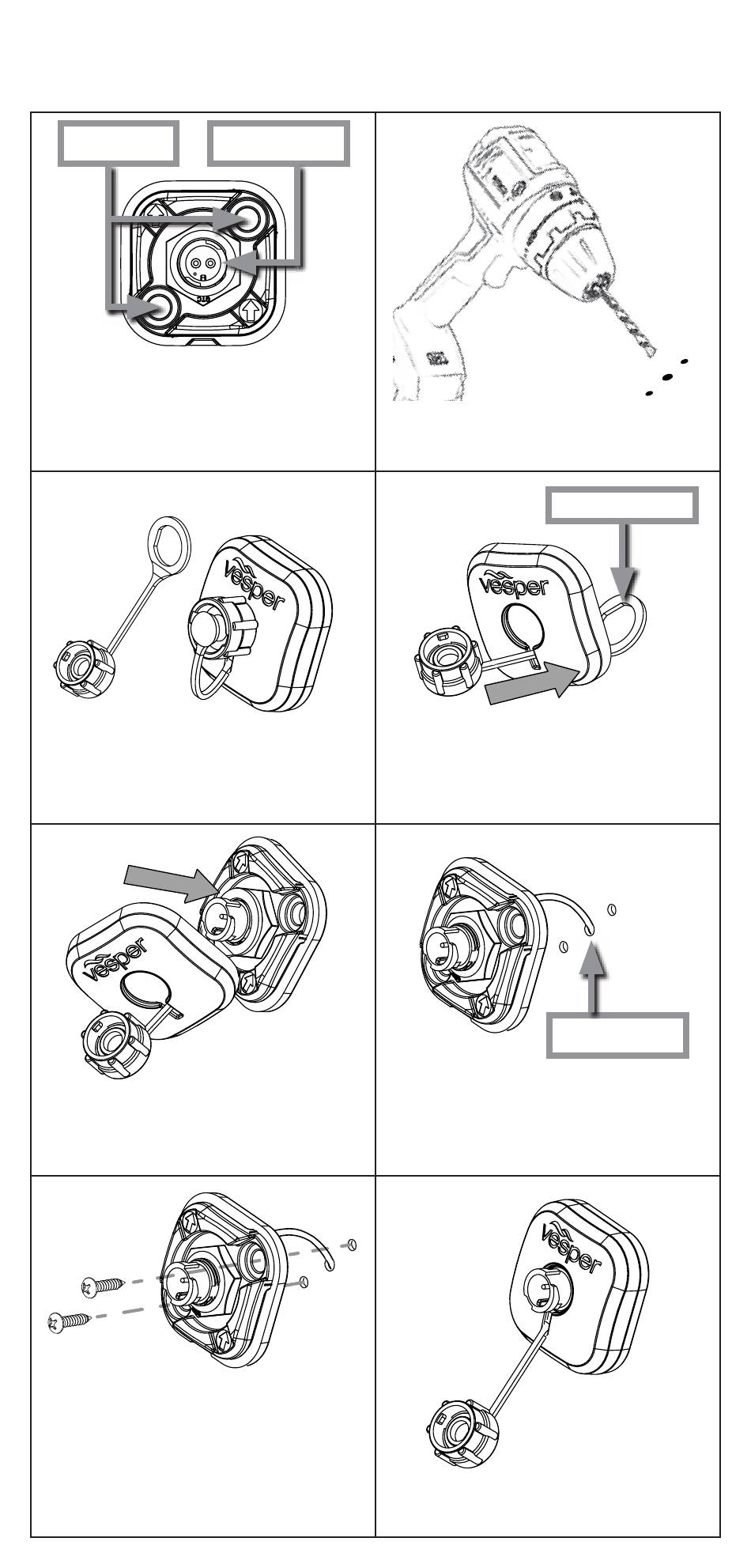

1. BASE, SOCKET & NUT ASSEMBLY
1. Utilisez la base de montage
FRONT ON ANGLE AS CRADLE ABOVE
comme gabarit pour marquer la
position des trous de montage et
du trou du câble d'alimentation.
3. Si nécessaire (par exemple,
installation extérieure), ajoutez
le capuchon étanche aux étapes
3a et 3b.
3b. Faites glisser la bague de
montage (avec le capuchon
attaché) sur le filetage de la
base de montage.
5. Ajoutez un mastic d'étanchéité
marin pour imperméabiliser
les trous en cas de montage
extérieur. Fixez avec les attaches
de votre choix. (Capuchon
étanche en option non illustré)
Câble
d'alimentation
2. Marquez les trous nécessaires
et percez-les.
1. BASE, SOCKET & NUT ASSEMBLY
FRONT ON ANGLE AS CRADLE ABOVE
3a. Faites passer la bague de
montage du capuchon étanche
par la fente en forme de trou
de serrure du couvercle.
4. Faites passer le câble
d'alimentation de la base de
montage par le trou du câble
d'alimentation. (Capuchon
étanche en option non illustré)
6. Emboîtez le couvercle sur la
base de montage.
Bague de montage
Câble
d'alimentation
