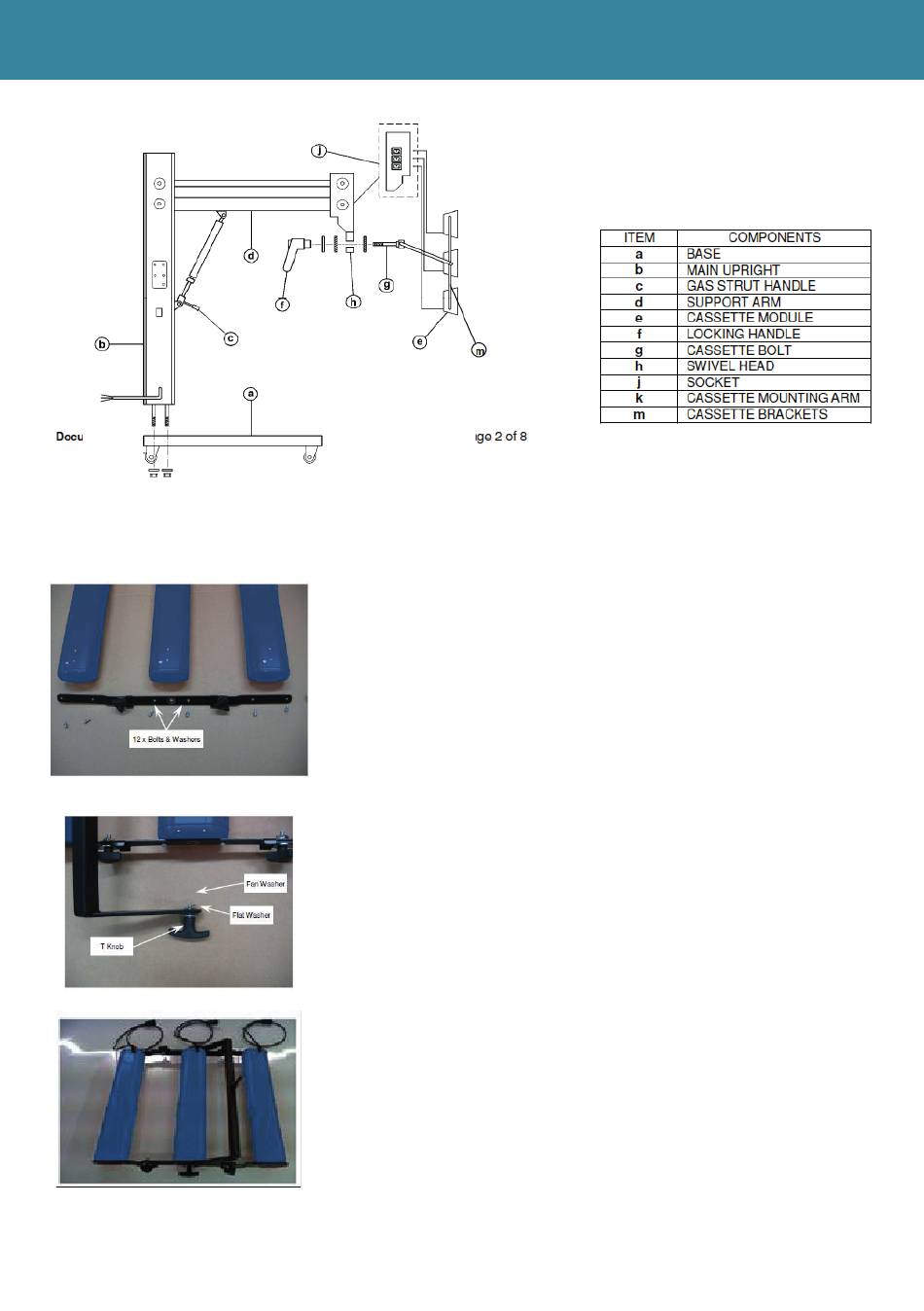

4. INSTRUCTIONS DE L'ASSEMBLAGE DES CASSETTES
Note : avant de procéder comme ci-dessous, retirez les poignées en T de la bride centrale et jeter les écrous M8 (non
utilisés)
4
Placer les cassettes de telle sorte que tous les câbles soient sur le même côté et que
la cassette avec un trou central M8 soit placée en face du trou central de chacun des
bras de montage. Placer les vis M5 en face des trous des extrémités des cassettes,
assembler les cassettes sur les bras de montage à l'aide de ces vis et rondelles
comme le montre l'image à gauche.
Pour la version avec capteur, la cassette centrale est équipée du boitier noir
(capteurs)
Mettre en place les bras d'assemblage en face des poignée en « T »sur le cadre
support en U. Mettre la rondelle plate du coté poignée et la rondelle frein entre la
barre d'assemblage des cassettes et le cadre support en U , serrer les poignée en T.
Voir image à gauche
L'ensemble des cassettes assemblées devrait ressembler à l'image à gauche.
Et doit être prêt à se monter sur la pièce pivotante du bras articulé en suivant les
instructions de la page précédente.
