Trousse de conversion de système câblé (2GIG-TAKE-KIT1) | Instructions d'installation

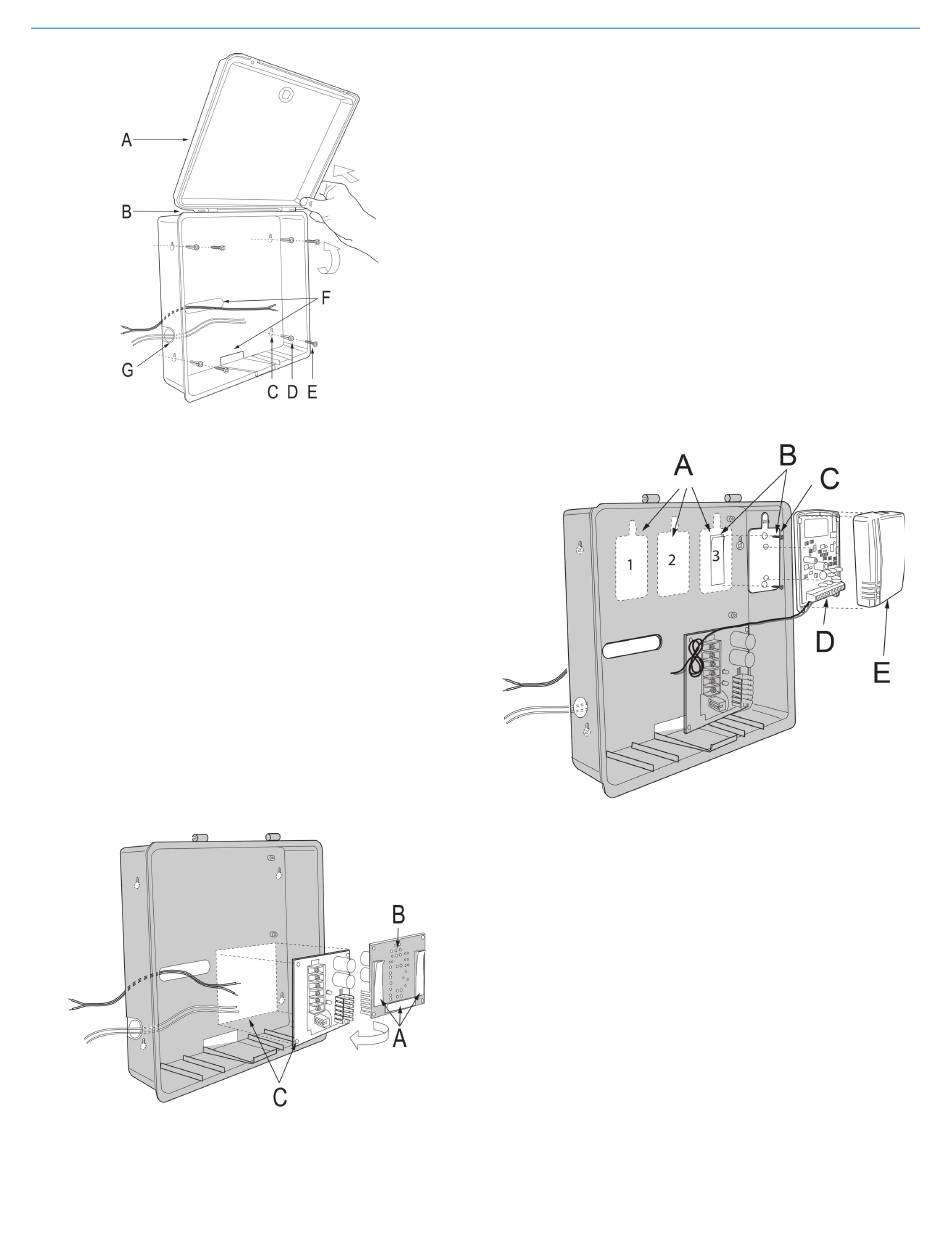

Figure 2 Montage de l'armoire au mur
A Un (1) couvercle amovible
B Axes de charnières
C Quatre (4) fentes en forme de trous de serrure
D Quatre (4) chevilles en plastique (fournies)
E Quatre (4) vis cruciformes (fournies)
F Deux (2) trous d'accès
G Une (1) alvéole défonçable en option
Montage de la carte d'alimentation dans l'armoire
Pour monter la carte d'alimentation à l'intérieur de l'armoire :
Fixez les trois (3) bandes de mousse double‐face (fournies) sur les
1
surfaces plates des bords arrière de la carte d'alimentation.
Comme indiqué dans les positions A et B dans la figure ci‐dessous,
ne fixez pas les bandes de mousse sur le bord avec les axes exposés.
2
Fixez la carte dans le coin inférieur droit de l'armoire.
Pour plus de sécurité, assurez‐vous que la carte ne couvre
NOTE:
pas l'accès au câblage ou aux fentes en forme de trous de
serrure. Voir C dans la figure ci‐dessous.
(En option) Utilisez quatre (4) vis à tôle (non fournies) pour fixer la
3
carte d'alimentation dans l'armoire.
Pour éviter d'endommager la carte, ne serrez pas
NOTE:
excessivement les vis.
Figure 3 Montage de la carte d'alimentation
A Trois (3) bandes de mousse double‐face (à fixer sur la carte d'alimentation)
B Carte d'alimentation (ne pas fixer des bandes de mousse sur les axes exposés)
C Carte d'alimentation (à fixer à l'arrière de l'armoire)
2
Droit d'auteur © 2014 Linear LLC.
Montage du Super Switch dans l'armoire
Pour monter le Super Switch à l'intérieur de l'armoire :
Fixez le support adhésif sur la face arrière du support mural en
1
plastique pour le Super Switch.
Le support adhésif est inclus dans la Trousse de conversion de
système câblé.
Fixez le support mural en plastique dans le coin supérieur droit de
2
l'armoire. Voir la position 3 dans la Figure 4 Montage du Super
Switch dans l'armoire.
Si vous installez plus d'un (1) module Super Switch, montez
NOTE:
chaque support mural en plastique verticalement comme
illustré dans la Figure 4. L'armoire peut accueillir un maximum
de trois (3) modules.
Utilisez les deux (2) vis à tôle (fournies avec le Super Switch) pour
3
fixer le module à l'intérieur de l'armoire.
4
Faites glisser la plaque arrière du Super Switch vers le bas sur les
talons de fixation sur la face du support mural en plastique.
5
Pour retirer la plaque arrière du Super Switch du support mural en
plastique, faites glisser la plaque arrière vers le haut pour la
dégager des talons de montage du support.
Figure 4 Montage du Super Switch dans l'armoire
A Module(s) Super Switch
B Support(s) mural/muraux en plastique (supports fixés verticalement à l'arrière
de l'armoire)
C Ruban adhésif double face (inclus) et/ou vis en option pour le support mural en
plastique
D Plaque arrière Super Switch, carte de circuit imprimé et câblage
E Couvercle avant Super Switch
Câblage des composants
Le câblage doit toujours être installé par du personnel qualifié et
conformément au Code national de l'électricité, ainsi qu'à tous les
codes et les autorités locales compétentes.
NOTE:
La Trousse de conversion de système câblé est conçue
pour une utilisation en intérieur uniquement.
Pour câbler les composants de la trousse :
1
Connectez les fils de masse et de 12 V à partir du Super Switch aux
bornes +V et NEG de la carte d'alimentation.
Reportez‐vous au schéma de câblage dans la Figure 3
NOTE:
«Câblage de la trousse de conversion de système câblé» à la
page 4.
Reliez le côté positif (HI) de chaque fil à la zone correspondante
2
sur la plaque à bornes Super Switch.
